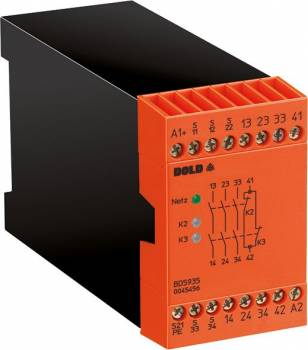

Dold 0045453 BD5935.48 AC 50/60Hz 230V NOT-AUS-Modul

Ihre Wertung:
Durchschnittsbewertung
Artikelbewertung für Dold 0045453 BD5935.48 AC 50/60Hz 230V NOT-AUS-Modul
( 4.5 / 5 ) 13 Wertungen
Dold 0045453
Abbildung kann vom Original abweichen !
Dold 0045453Dold 0045453
406,57 EUR
( 483,82 EUR inkl. MwSt. )
zzgl. Versandkosten: 55,00 €
Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline
1x Dold 0045453 BD5935.48 AC 50/60Hz 230V NOT-AUS-Modul
Datenblatt:file_download Download
Lieske-Nr.:339521
Hersteller-Nr.: 0045453
EAN-Code: 4030641454531
Gewicht:0.475 kg
Typ:BD5935.48AC50/60HZ230V
Staffelpreise netto
Ab AnzahlPreis pro Stück
4400,47 EUR
8394,37 EUR
12388,27 EUR
16382,18 EUR

Produktinformationen zu Dold 0045453:

Das Dold Sicherheitsrelais BD5935.48AC50/60HZ230V ist ein Not-Aus-Modul für den Einsatz in sicherheitsgerichteten Anlagen. Es dient der sicheren Unterbrechung von Schaltkreisen, insbesondere in Verbindung mit Not-Halt-Tastern und Schutztüren, um Personen und Maschinen zu schützen. Das Gerät ist für den Einsatz in industriellen Umgebungen konzipiert und erfüllt die Anforderungen an Sicherheitsfunktionen gemäß internationaler Normen. Es verfügt über eine Baubreite von 45 mm, was es für Standard-Schalttafeln geeignet macht, und ist mit abnehmbaren Schraubklemmen ausgestattet, die einen schnellen Austausch und eine einfache Montage ermöglichen.

Einsatzbereiche
Das Sicherheitsrelais ist speziell für Anwendungen im Bereich der Maschinen- und Anlagensteuerung vorgesehen, wo eine sichere Reaktion auf Not-Halt-Befehle oder das Öffnen von Schutztüren erforderlich ist. Es kann als Schutztürwächter eingesetzt werden, um sicherzustellen, dass Maschinen nicht betrieben werden, wenn eine Schutztür geöffnet ist. Die Funktion ist besonders relevant in der Fertigungsindustrie, im Maschinenbau und in Anlagen mit beweglichen Teilen, wo die Gefahr von Verletzungen besteht. Die Einbindung in bestehende Steuerungssysteme erfolgt über die Ausgangskontakte, die für die Steuerung von Hilfsgeräten, Motoren oder Signalen genutzt werden können.

Funktionen und Ausstattung im Detail
Das Gerät bietet eine Kontaktbestückung mit 3 Schließern und 1 Öffner, was eine flexible Ansteuerung mehrerer Lasten ermöglicht. Die Kontakte sind vergoldet, was eine zuverlässige Schaltung auch bei geringen Lasten, wie Signalen für SPS-Systeme, gewährleistet. Eine integrierte Querschlusserkennung überwacht den Not-Aus-Steuerkreis und erkennt Fehler, die durch versehentliches Verbinden von Leitungen entstehen könnten. Die Betriebszustandsanzeige erfolgt über LEDs für Kanal 1 und 2, die den Status der einzelnen Kanäle visuell anzeigen. Das Gerät unterstützt sowohl eine 1- als auch eine 2-kanalige Beschaltung, wodurch es flexibel in unterschiedlichen Sicherheitskonfigurationen eingesetzt werden kann.

Technik verständlich erklärt
Das Sicherheitsrelais arbeitet mit einer Nennspannung von AC 230 V bei 50/60 Hz und ist für den Betrieb in industriellen Netzen ausgelegt. Der thermische Strom Ith max. beträgt 10 A, was die maximale Belastbarkeit der Kontakte beschreibt. Die Leitungsschlusserkennung am Ein-Taster sorgt dafür, dass ein versehentliches Verbinden von Leitungen erkannt wird, was die Sicherheit erhöht. Die abnehmbaren Schraubklemmen ermöglichen eine schnelle Wartung und Reparatur, ohne dass das gesamte Gerät ausgebaut werden muss. Die Anschlussmöglichkeiten umfassen Litzen mit 2 x 1,5 mm² oder 2 x 2,5 mm², wobei die Verwendung von Hülse und Kunststoffkragen gemäß DIN 46228-1/-2/-3/-4 empfohlen wird.

Kompatibilität und Zubehör
Das Gerät ist für den Einsatz in Systemen ausgelegt, die die Normen EN ISO 13849-1 (Kategorie 4, Performance Level e) und IEC/EN 62061 (SIL CL 3, SIL 3) erfüllen. Es ist somit für Anwendungen geeignet, die eine hohe Sicherheitsintegrität erfordern. Die Zulassungen TÜV, UKCA, CCC sowie die Anerkennung durch UL-Recognized bestätigen die Konformität mit internationalen Sicherheitsstandards. Die Geräte sind für den Einsatz in industriellen Umgebungen konzipiert und können in Schalttafeln mit Standard-Breite montiert werden.

Montage und Installation
Die Montage erfolgt in Standard-Schalttafeln mit einer Baubreite von 45 mm. Die abnehmbaren Schraubklemmen erleichtern die Installation und Wartung. Die Anschlussleitungen müssen gemäß den Angaben im Datenblatt verlegt werden, um eine sichere und zuverlässige Verbindung zu gewährleisten. Die Geräte sind für den Einsatz in geschlossenen Schalttafeln vorgesehen, wobei die Umgebungsbedingungen den technischen Spezifikationen entsprechen müssen.

Vorteile im Betrieb
Die integrierte Querschlusserkennung und die Leitungsschlusserkennung erhöhen die Zuverlässigkeit des Systems und verhindern Fehlalarme. Die LED-Anzeigen für die Kanäle ermöglichen eine schnelle Diagnose des Betriebszustands. Die vergoldeten Kontakte sorgen für eine lange Lebensdauer und zuverlässige Schaltvorgänge, auch bei geringen Lasten. Die schnelle Austauschbarkeit durch die abnehmbaren Klemmen reduziert die Downtime bei Wartungsarbeiten. Das Gerät ist somit für Anwender geeignet, die eine hohe Sicherheit, Zuverlässigkeit und Wartungsfreundlichkeit in ihren Anlagen benötigen.

Technische Daten
1- / 2-kanalig1, 2
AnschlusstechnikAbnehmbare Schraubklemmen
Ausgangskontakte max.1 Öffner, 3 Schließer
Baubreite45 mm
Kat. / PL nach EN ISO 13849-14/e
SIL CL nach IEC/EN 620613
SIL nach IEC/EN 620613
Thermischer Strom Ith max.10 A
ZulassungenUL-Recognized
GerätetypBD 5935
Als Schutztürwächter geeignetJa
QuerschlusserkennungJa
Variante
Kontaktbestückung3 Schließer, 1 Öffner
NennspannungAC 230 V 50/60 Hz
Zulassungen und KennzeichenTÜV, UKCA, CCC


Produktdatenblatt
Datenblatt zu Dold 0045453, EAN: 4030641454531
