Dold 0045456 BD5935.48 DC24V NOT-AUS-Modul

Ihre Wertung:
Durchschnittsbewertung
Artikelbewertung für Dold 0045456 BD5935.48 DC24V NOT-AUS-Modul
( 4.5 / 5 ) 22 Wertungen

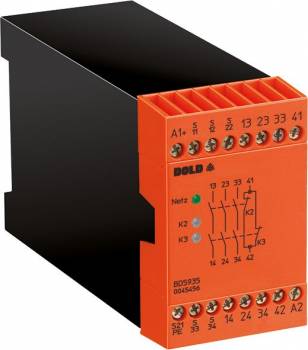

Dold 0045456
Abbildung kann vom Original abweichen !
Dold 0045456Dold 0045456
390,32 EUR
( 464,48 EUR inkl. MwSt. )
zzgl. Versandkosten: 55,00 €
Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline
1x Dold 0045456 BD5935.48 DC24V NOT-AUS-Modul
Datenblatt:file_download Download
Lieske-Nr.:593144
Hersteller-Nr.: 0045456
EAN-Code: 4030641454562
Gewicht:0.475 kg
Typ:BD5935.48DC24V
Staffelpreise netto
Ab AnzahlPreis pro Stück
4375,68 EUR
8361,05 EUR
12346,41 EUR
16331,77 EUR

Produktinformationen zu Dold 0045456:

Das Dold BD5935.48DC24V ist ein Not-Aus-Modul der Baureihe SAFEMASTER, entwickelt für die sichere Unterbrechung von Sicherheitsstromkreisen in industriellen Anwendungen. Es dient insbesondere zum Schutz von Personen und Maschinen in Systemen mit Not-Halt-Tastern und Schutztüren. Das Gerät ist für den Einsatz in sicherheitsgerichteten Anlagen konzipiert und erfüllt die Anforderungen an eine hohe Sicherheitsintegrität. Die Nennspannung beträgt DC 24 V, und die Baubreite von 45 mm ermöglicht eine kompakte Montage in Standard-Schaltkästen.

Einsatzbereiche
Das Modul wird in Anlagen eingesetzt, bei denen eine sichere und zuverlässige Unterbrechung des Stromkreises im Notfall erforderlich ist. Typische Einsatzfälle sind Maschinen mit Schutztüren, bei denen das Öffnen der Tür den Betrieb automatisch stoppt, oder Not-Halt-Funktionen, die über einen Taster aktiviert werden. Die Funktion als Schutztürwächter ist explizit vorgesehen, wodurch das Gerät in sicherheitskritischen Maschinenanlagen eingesetzt werden kann. Die Querschlusserkennung sorgt dafür, dass ein Kurzschluss zwischen den Kanälen erkannt und der Sicherheitszustand gewahrt bleibt.

Funktionen und Ausstattung im Detail
Das Gerät verfügt über eine Kontaktbestückung mit 3 Schließern und 1 Öffner, was eine flexible Verdrahtung in Sicherheitskreisen ermöglicht. Die Kontakte sind vergoldet, was eine zuverlässige Schaltung auch bei Kleinlasten, wie Signalen für SPS-Systeme, gewährleistet. Die Anschlusstechnik erfolgt über abnehmbare Schraubklemmen, die einen schnellen Austausch des Geräts ohne komplette Neuverdrahtung ermöglichen. Die Anschlussquerschnitte umfassen bis zu 2 x 2,5 mm² Litze mit Hülse nach DIN 46228-1/-2/-3/-4, was eine breite Kompatibilität mit gängigen Leitungen bietet. Eine Betriebszustandsanzeige mit LED für Kanal 1 und 2 zeigt den aktuellen Zustand des Moduls an.

Technik verständlich erklärt
Das Modul ist für eine 1- oder 2-kanalige Beschaltung ausgelegt, wodurch es sowohl in einfachen als auch in redundanten Sicherheitsanlagen eingesetzt werden kann. Die Sicherheitsfunktionen sind nach internationalen Normen zertifiziert: Es entspricht der Performance Level (PL) e und Kategorie 4 nach EN ISO 13849-1, was die höchste Anforderung an die Sicherheitsfunktion in mechanischen Anlagen darstellt. Zudem erfüllt es die Anforderungen an SIL 3 nach IEC/EN 62061 und SIL 3 nach IEC/EN 61508, was die Sicherheitsintegrität auf einem hohen Niveau sichert. Der maximale thermische Strom beträgt 10 A, was die Belastbarkeit der Kontakte definiert. Ein integrierter Überspannungs- und Kurzschlussschutz schützt das Gerät und die angeschlossenen Komponenten vor Schäden.

Kompatibilität und Zubehör
Das Modul ist für den Einsatz in sicherheitsgerichteten Anlagen konzipiert und kann mit anderen Komponenten des SAFEMASTER-Programms kombiniert werden. Die Zulassungen TÜV, UKCA, CCC sowie die Anerkennung durch UL-Recognized gewährleisten die Verwendbarkeit in verschiedenen Märkten. Die Anschlusstechnik mit abnehmbaren Klemmen ermöglicht eine einfache Integration in bestehende Schaltanlagen. Es ist für den Einsatz in Schaltkästen mit Standardbreite von 45 mm ausgelegt.

Montage und Installation
Die Montage erfolgt in Standard-Schaltkästen mit einer Baubreite von 45 mm. Die abnehmbaren Schraubklemmen erleichtern die Installation und Wartung, da das Gerät ohne Entfernen der Leitungen ausgetauscht werden kann. Die Verdrahtung erfolgt gemäß den Schaltplänen im Datenblatt, wobei die Anschlussquerschnitte bis zu 2,5 mm² Litze mit Hülse unterstützt werden. Die Geräteprogrammierung erfolgt über die vorgesehenen Einstellungen, die im Datenblatt beschrieben sind.

Vorteile im Betrieb
Die Kombination aus hoher Sicherheitsintegrität, flexibler Kontaktbestückung und schnellem Austausch durch abnehmbare Klemmen macht das Modul zu einer zuverlässigen Lösung in sicherheitskritischen Anlagen. Die integrierte Querschlusserkennung und die Betriebszustandsanzeige erhöhen die Diagnosefähigkeit im Betrieb. Die Zulassungen nach internationalen Normen ermöglichen den Einsatz in verschiedenen Regionen und Branchen. Die Verwendung in Not-Halt- und Schutztüranwendungen wird durch die spezifische Auslegung des Geräts unterstützt.

Technische Daten
1- / 2-kanalig1, 2
AnschlusstechnikAbnehmbare Schraubklemmen
Ausgangskontakte max.1 Öffner, 3 Schließer
Baubreite45 mm
Kat. / PL nach EN ISO 13849-14/e
SIL CL nach IEC/EN 620613
SIL nach IEC/EN 620613
Thermischer Strom Ith max.10 A
ZulassungenUL-Recognized
GerätetypBD 5935
Als Schutztürwächter geeignetJa
QuerschlusserkennungJa
Variante
Kontaktbestückung3 Schließer, 1 Öffner
NennspannungDC 24 V
Zulassungen und KennzeichenTÜV, UKCA, CCC


Produktdatenblatt
Datenblatt zu Dold 0045456, EAN: 4030641454562

Fragen & Antworten

Wie ist die Lieferzeit von Dold 0045456 BD5935.48 DC24V NOT-AUS-Modul ?

Der Artikel Dold 0045456 BD5935.48 DC24V NOT-AUS-Modul ist derzeit nicht auf Lager und muss auftragsbezogen bestellt werden.

Er ist erfahrungsgemäß innerhalb von 20 Arbeitstagen versandbereit. Die Lieferzeit bezieht sich in der Regel auf 1 Stück. Bei Bestellung von größeren Mengen, können wir die Lieferzeit unter Umständen verkürzen. Stellen Sie dazu einfach eine Anfrage über die gewünschte Menge von Dold 0045456 an unser Vertriebsteam, um eine genaue Lieferzeit zu erfahren.

Wie kann ich den Artikel zu einem günstigeren Preis kaufen?

Wir bieten Ihnen an Dold 0045456 BD5935.48 DC24V NOT-AUS-Modul bieten wir Ihnen immer zum bestmöglichen Preis an. Einen Rabatt von 2% auf Dold 0045456 BD5935.48 DC24V NOT-AUS-Modul können wir Ihnen gewähren, wenn Sie bei der Bestellung die Zahlungsart Vorkasse wählen.

Darüber hinaus können Sie mit unseren attraktiven Staffelpreisen bei jedem Einkauf sparen. Schon ab 4 Stück bieten wir Dold 0045456 BD5935.48 DC24V NOT-AUS-Modul für nur 375,68 EUR pro Stückan. Je mehr Sie bestellen, desto günstiger wird Ihr Einkauf.
