Dold 0045763 BD9080.12 3AC230V UH AC230V 0,1-5s Phasenwächter content_copy

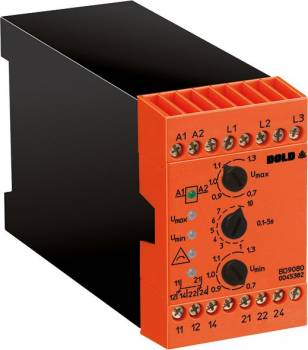

Der Phasenwächter BD9080.12 von Dold ist ein Überwachungsgerät für dreiphasige Wechselspannungsnetze, das auf Basis des Ruhestromprinzips arbeitet. Das Gerät überwacht die Netzspannung auf Unter- und Überspannung, Asymmetrie, Netzausfall sowie falsche Phasenfolge. Es ist für den Einsatz in Schaltschränken konzipiert und eignet sich zur Sicherung von Anlagen, die eine stabile und kontinuierliche Stromversorgung benötigen. Die Baubreite beträgt 45 mm, was eine kompakte Montage in Standard-Schalttafeln ermöglicht. Die Hilfsspannung beträgt AC 230 V, und die Nennspannung des überwachten Netzes ist 3AC 230 V. Der Standardmessbereich liegt bei 3 AC 400 V, wobei der maximale Messbereich bis zu 750 V reicht. Die Ansprechverzögerung ist einstellbar und kann zwischen 0,1 und 5 Sekunden variiert werden, um die Reaktion des Geräts an die spezifischen Anforderungen der Anlage anzupassen.

Einsatzbereiche
Der Phasenwächter BD9080.12 wird in industriellen und gewerblichen Anlagen eingesetzt, wo die Zuverlässigkeit der Stromversorgung entscheidend ist. Dazu gehören beispielsweise Produktionsanlagen, Pumpenstationen, Klimaanlagen oder Beleuchtungssysteme, die auf eine konstante Spannung und korrekte Phasenfolge angewiesen sind. Das Gerät dient der frühzeitigen Erkennung von Netzstörungen, um Schäden an angeschlossenen Geräten zu vermeiden und die Betriebssicherheit zu erhöhen. Die Überwachung erfolgt kontinuierlich, wobei das Gerät bei Erkennung einer Störung die Ausgangskontakte entsprechend schaltet.

Funktionen und Ausstattung im Detail
Das Gerät verfügt über zwei Wechsler als Ausgangskontakte, die bei Erkennung einer Störung den betroffenen Anlagenbereich abschalten oder einen Alarm auslösen können. Die Ansprechverzögerung von 0,1 bis 5 Sekunden ermöglicht eine differenzierte Reaktion auf kurzzeitige Spannungsschwankungen, die nicht zwangsläufig zu einem Ausfall führen. Die Rückfallverzögerung ist ebenfalls im Bereich von 0,1 bis 5 Sekunden einstellbar, um das Gerät nach Wiederherstellung der normalen Netzbedingungen nicht sofort zu aktivieren. Die Überwachung erfolgt nach IEC/EN 60255-1, was eine hohe Zuverlässigkeit und Standardkonformität gewährleistet.

Technik verständlich erklärt
Der Phasenwächter misst die Spannung der drei Phasen (L1, L2, L3) und vergleicht sie mit den eingestellten Grenzwerten. Bei Unterschreitung der Mindestspannung (Unterspannung) oder Überschreitung der Maximalspannung (Überspannung) wird ein Fehler erkannt. Zudem wird die Phasenfolge überprüft, um sicherzustellen, dass die Phasen in der richtigen Reihenfolge anliegen. Eine Asymmetrie, also eine ungleiche Verteilung der Spannungen zwischen den Phasen, wird ebenfalls erkannt. Die Messung erfolgt über mehrere Halbwellen der rectifizierten Phasenspannungen, wobei L3 als Referenzphase dient. Die Hysterese beträgt maximal 5 % des Ansprechwerts, um zu verhindern, dass das Gerät bei geringen Schwankungen um den Grenzwert unkontrolliert schaltet.

Kompatibilität und Zubehör
Das Gerät ist für Netzspannungen von 3AC 230 V ausgelegt, kann aber auch andere Spannungen wie 400 V, 690 V oder 750 V überwachen, wobei die genauen Werte auf Anfrage erhältlich sind. Die Hilfsspannung kann aus dem zu überwachenden Netz entnommen werden, wodurch der zulässige Spannungsbereich des Netzes auf 0,8 bis 1,1-fache der Hilfsspannung begrenzt wird. Die Ausgangskontakte sind für eine Schaltleistung nach AC 15 (2 A / AC 230 V) und DC 13 (1 A / DC 24 V) ausgelegt. Die maximale Kurzschlussfestigkeit beträgt 4 A gG / gL. Die elektrische Lebensdauer liegt bei 2,5 x 10⁵ Schaltspiele bei 1 A / AC 230 V, die mechanische Lebensdauer bei mindestens 50 x 10⁶ Schaltspiele.

Montage und Installation
Der Phasenwächter wird in Schaltschränken montiert und ist für Dauerbetrieb ausgelegt. Die Betriebstemperatur liegt zwischen -20 °C und +60 °C, die Lagerungstemperatur ebenfalls zwischen -20 °C und +60 °C. Die Betriebshöhe ist auf maximal 2000 m über Meeresspiegel begrenzt. Die Anschlussklemmen sind klar beschriftet: L1, L2, L3 für die Phasenspannung, A1/A2 für die Hilfsspannung, und die Kontakte 11-14 sowie 21-24 für die Ausgangsrelais. Die LED-Anzeigen signalisieren den Betriebszustand: A1/A2 (Hilfsspannung), U max (Überspannung), U min (Unterspannung), ∆ (Asymmetrie/Phasenfolge/Netzausfall) und die Kontaktstellung.

Vorteile im Betrieb
Durch die frühzeitige Erkennung von Netzstörungen ermöglicht der Phasenwächter eine präventive Wartung und reduziert die Wahrscheinlichkeit von Anlagenausfällen. Die einstellbare Ansprechverzögerung verhindert Fehlalarme bei kurzzeitigen Spannungsschwankungen. Die klare LED-Anzeige erleichtert die Fehlerlokalisierung. Das Gerät ist für den Einsatz in industriellen Umgebungen ausgelegt und bietet eine hohe Betriebssicherheit durch die Überwachung mehrerer Parameter gleichzeitig. Die Konformität mit IEC/EN 60255-1 sichert eine standardisierte Qualität und Zuverlässigkeit.

Zulassungen und Kennzeichen
Das Gerät trägt die Zulassung CCC, was die Einhaltung bestimmter Sicherheits- und Qualitätsstandards bestätigt. Die Bemessungsstoßspannung beträgt 6 kV, der Verschmutzungsgrad ist 2, gemäß IEC 60664-1. Die Luft- und Kriechstrecken sind entsprechend den Normen ausgelegt, um eine sichere Isolation zu gewährleisten.

Funktionen im Detail
Die Stromaufnahme beträgt bei Nennspannung etwa 0,5 mA pro Phase L1 und L2 sowie 0,8 mA bei L3. Die Wiederholgenauigkeit liegt bei ≤ ±0,5 % der Nennspannung. Die Temperaturabhängigkeit der Messung beträgt ≤ 0,08 % pro Kelvin. Die Frequenzbereiche liegen für das überwachte Netz bei 45 bis 65 Hz und für die Hilfsspannung bei 45 bis 500 Hz. Die Nennfrequenz beträgt 50/60 Hz. Die maximale Überlastbarkeit beträgt 1,5-fache Nennspannung für 10 Sekunden, mit einem Maximalwert von 1000 V. Die elektrische Lebensdauer ist nach IEC/EN 60947-5-1 definiert, wobei die Schaltleistung für AC 15 und DC 13 spezifiziert ist. Die zulässige Schalthäufigkeit beträgt 20 Schaltspiele pro Sekunde.

Anzeige und Statusüberwachung
Fünf LED-Anzeigen signalisieren den Betriebszustand: Eine LED für die Hilfsspannung A1/A2, eine für Überspannung (U max), eine für Unterspannung (U min), eine für Asymmetrie, falsche Phasenfolge oder Netzausfall (∆), und eine für die Kontaktstellung. Die Anzeigen erleichtern die Diagnose und die schnelle Identifizierung von Störungen im Betrieb.

Betrieb und Wartung
Der Phasenwächter ist für Dauerbetrieb ausgelegt und erfordert keine spezielle Wartung. Die Einstellungen für die Ansprech- und Rückfallverzögerung können je nach Anwendungsfall angepasst werden. Die LED-Anzeigen ermöglichen eine visuelle Überprüfung des Betriebszustands. Die Kontakte sind für eine hohe Schaltleistung ausgelegt, wobei die elektrische Lebensdauer bei 2,5 x 10⁵ Schaltspiele bei 1 A / AC 230 V liegt. Die mechanische Lebensdauer beträgt mindestens 50 x 10⁶ Schaltspiele. Die Betriebstemperatur liegt zwischen -20 °C und +60 °C, die Lagerungstemperatur ebenfalls in diesem Bereich. Die Betriebshöhe ist auf 2000 m begrenzt.

Funktionen im Detail
Die Stromaufnahme beträgt bei Nennspannung etwa 0,5 mA pro Phase L1 und L2 sowie 0,8 mA bei L3. Die Wiederholgenauigkeit liegt bei ≤ ±0,5 % der Nennspannung. Die Temperaturabhängigkeit der Messung beträgt ≤ 0,08 % pro Kelvin. Die Frequenzbereiche liegen für das überwachte Netz bei 45 bis 65 Hz und für die Hilfsspannung bei 45 bis 500 Hz. Die Nennfrequenz beträgt 50/60 Hz. Die maximale Überlastbarkeit beträgt 1,5-fache Nennspannung für 10 Sekunden, mit einem Maximalwert von 1000 V. Die elektrische Lebensdauer ist nach IEC/EN 60947-5-1 definiert, wobei die Schaltleistung für AC 15 und DC 13 spezifiziert ist. Die zulässige Schalthäufigkeit beträgt 20 Schaltspiele pro Sekunde.

Anzeige und Statusüberwachung
Fünf LED-Anzeigen signalisieren den Betriebszustand: Eine LED für die Hilfsspannung A1/A2, eine für Überspannung (U max), eine für Unterspannung (U min), eine für Asymmetrie, falsche Phasenfolge oder Netzausfall (∆), und eine für die Kontaktstellung. Die Anzeigen erleichtern die Diagnose und die schnelle Identifizierung von Störungen im Betrieb.

Betrieb und Wartung
Der Phasenwächter ist für Dauerbetrieb ausgelegt und erfordert keine spezielle Wartung. Die Einstellungen für die Ansprech- und Rückfallverzögerung können je nach Anwendungsfall angepasst werden. Die LED-Anzeigen ermöglichen eine visuelle Überprüfung des Betriebszustands. Die Kontakte sind für eine hohe Schaltleistung ausgelegt, wobei die elektrische Lebensdauer bei 2,5 x 10⁵ Schaltspiele bei 1 A / AC 230 V liegt. Die mechanische Lebensdauer beträgt mindestens 50 x 10⁶ Schaltspiele. Die Betriebstemperatur liegt zwischen -20 °C und +60 °C, die Lagerungstemperatur ebenfalls in diesem Bereich. Die Betriebshöhe ist auf 2000 m begrenzt.

Technische Daten
1- / 3-phasig	3
Ausgangskontakte	2 Wechsler
Baubreite	45 mm
Gehäusebauform	Schaltschrank
Messbereich max.	750 V
Standardmessbereich	3 AC 400 V
Gerätetyp	BD 9080
Ansprechverzögerung
Variante
Hilfsspannung	AC 230 V
Kontaktbestückung	2 Wechsler
Nennspannung	3AC 230 V
Rückfallverzögerung	0,1 - 5 s
Zulassungen und Kennzeichen	CCC
Variante	Ruhestromprinzip

---
