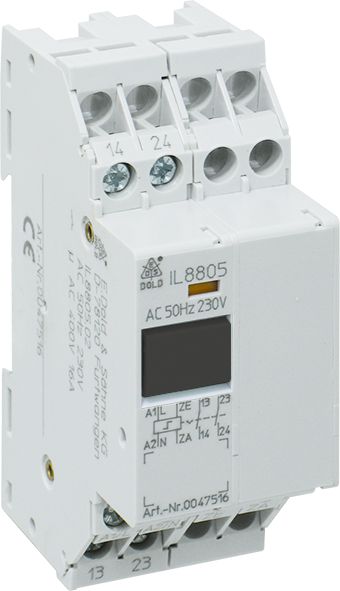

Dold 0047516 IL8805.02 AC 50 Hz 230 V Fernschalter content_copy

Der Fernschalter vom Hersteller Dold, Typ IL8805.02AC50HZ230V, ist ein Stromstoßschalter für die zentrale Ein- und Ausschaltung mehrerer Verbrauchergruppen in industriellen und gewerblichen Anlagen. Er dient als Fernschalter im Rahmen von Zentralschaltungen, bei denen mehrere Raumtaster (RT) über ein zentrales Gerät die Schaltvorgänge steuern. Die Betätigung erfolgt über einen Zentraltaster (ZE/ZA), wobei die Schaltstellung visuell über eine Schaltstellungsanzeige erkennbar ist. Das Gerät arbeitet im Impulsbetrieb, wodurch der Energieverbrauch gering gehalten wird und der Verdrahtungsaufwand bei Installationen mit mehreren Raumtastern reduziert wird.

Einsatzbereiche
Der Fernschalter ist für den Einsatz in elektrischen Anlagen konzipiert, in denen eine zentrale Steuerung von Verbrauchern wie Beleuchtung, Heizung oder Maschinen erforderlich ist. Er eignet sich insbesondere für Anlagen mit mehreren Raumtastern, da er die Verkabelung vereinfacht und die Steuerung über einen zentralen Punkt ermöglicht. Die Anwendung erfolgt in Innenräumen, da das Gehäuse die Schutzart IP 30 aufweist, was vor Berührung mit beweglichen Teilen und vor festen Fremdkörpern größer als 2,5 mm schützt. Die Klemmen sind mit IP 20 geschützt, was vor Berührung mit Fingern und vor festen Fremdkörpern größer als 12,5 mm schützt.

Funktionen und Ausstattung im Detail
Das Gerät verfügt über eine Kontaktbestückung mit 2 Schließern (NO-Kontakte), die für die Steuerung von Lasten wie Glühlampen oder Leuchtstofflampen geeignet sind. Die maximale Kontaktbestückung beträgt bis zu 4 Wechsler (C/O-Kontakte), wobei die konkrete Ausführung je nach Typ variiert. Die Nennspannung beträgt AC 230 V, und die Nennfrequenz liegt bei 50 Hz (auch 60 Hz möglich). Die Ansprechzeit ist mit unter 30 ms sehr kurz, was eine schnelle Reaktion auf Betätigungen gewährleistet. Die Mindesteinschaltzeit beträgt mehr als 50 ms, um eine zuverlässige Schaltfunktion zu gewährleisten.

Technik verständlich erklärt
Der Fernschalter arbeitet im Impulsbetrieb, was bedeutet, dass er nur für kurze Zeit Strom zieht, um die Kontakte zu betätigen. Dies reduziert den Energieverbrauch und ermöglicht eine längere Lebensdauer. Die Nennverbrauch beträgt 11 W (Impulsleistung), was für eine solche Steuerungseinheit als gering anzusehen ist. Die elektrische Lebensdauer beträgt 50.000 Schaltspiele, die mechanische Lebensdauer 200.000 Schaltspiele, was auf eine hohe Belastbarkeit hinweist. Die zulässige Schalthäufigkeit liegt bei 1000 Schaltspiele pro Stunde. Das Gerät ist für eine Betriebstemperatur von -20 °C bis +45 °C ausgelegt und kann bis zu einer Höhe von 2000 m über dem Meeresspiegel eingesetzt werden.

Kompatibilität und Zubehör
Der Fernschalter ist für die Montage auf einer Hutschiene (DIN-Schiene) ausgelegt, was eine einfache Installation in Schaltschränken ermöglicht. Die Baubreite beträgt 35 mm, was standardmäßig in der Elektroindustrie verwendet wird. Die Glimmlampenlast beträgt maximal 4 mA, wobei über Raumtaster bis zu 8 Glimmlampen (je 0,5 mA) und über Zentraltaster bis zu 5 Glimmlampen (je 0,5 mA) betrieben werden können. Die Schaltvermögen bei Lampenbelastung beträgt 2000 W für Glühlampen und 20 Leuchtstofflampen (je 58 W) pro Kontakt, wobei bei Duo-Schaltung (reihenkompensiert) 2 x 20 Lampen pro Kontakt möglich sind. Bei hohen Einschaltströmen, wie sie bei Parallelschaltungen oder elektronischen Vorschaltgeräten auftreten können, ist die Vorschaltung von Sicherungsautomaten empfohlen.

Montage und Installation
Die Montage erfolgt über die Hutschiene, wobei die Klemmenbezeichnungen A1 (Steuersignal L bzw. DC+), A2 (Neutralleiter N), ZE (Zentraltaster EIN) und ZA (Zentraltaster AUS) sowie die Lastanschlüsse (13/14, 23/24 etc.) klar definiert sind. Die Klemmen sind für eine sichere Verbindung ausgelegt, und die Schaltstellungsanzeige ermöglicht eine visuelle Kontrolle der Position. Die Installation erfolgt in elektrischen Schaltschränken oder Verteilungen, wobei die Umgebungstemperatur und die Betriebshöhe berücksichtigt werden müssen.

Vorteile im Betrieb
Der Fernschalter bietet eine geringe Verdrahtung bei mehreren Raumtastern, da nur ein zentrales Gerät benötigt wird. Die Impulssteuerung sorgt für einen geringen Energieverbrauch und eine hohe Lebensdauer. Die Schaltstellungsanzeige ermöglicht eine schnelle Fehlerdiagnose, und die Hutschienenmontage erleichtert die Installation. Das Gerät entspricht der Norm IEC/EN 60 669, was die Einhaltung von Sicherheits- und Funktionsanforderungen für Befehlsgeräte bestätigt. Die Kurzschlussfestigkeit ist mit einer maximalen Schmelzsicherung von 16 A gG/gL gemäß IEC/EN 60947-5-1 gewährleistet. Das Gehäuse besteht aus Thermoplast mit V0-Verhalten nach UL Subj. 94, was eine hohe Flammschutzklasse bedeutet.

Technische Daten
Ausgangskontakte max.	4 Wechsler
Baubreite	35 mm
Thermischer Strom Ith	16 A
Gerätetyp	IL 8805
Für Hutschienenmontage
Variante
Kontaktbestückung	2 Schließer
Nennspannung	AC 230 V

---
