Dold 0048700 BN3081.63/61 AC/DC24V Erweiterungsmodul NOT-AUS

Ihre Wertung:
Durchschnittsbewertung
Artikelbewertung für Dold 0048700 BN3081.63/61 AC/DC24V Erweiterungsmodul NOT-AUS
( 4.4 / 5 ) 42 Wertungen

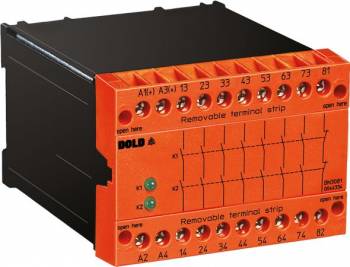

Dold 0048700
Abbildung kann vom Original abweichen !
330,92 EUR
( 393,79 EUR inkl. MwSt. )
zzgl. Versandkosten: 55,00 €
Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline
1x Dold 0048700 BN3081.63/61 AC/DC24V Erweiterungsmodul NOT-AUS
Datenblatt:file_download Download
Lieske-Nr.:1312958
Hersteller-Nr.: 0048700
EAN-Code: 4030641487003
Gewicht:0.55 kg
Typ:BN3081.63/61 AC/DC24V
Staffelpreise netto
Ab AnzahlPreis pro Stück
4328,44 EUR
8325,96 EUR
12323,47 EUR
16320,99 EUR

Produktinformationen zu Dold 0048700:

Das Dold Sicherheitsrelais BN3081.63/61 AC/DC24V ist ein Erweiterungsmodul für Sicherheitsanwendungen, das zur sicheren und zuverlässigen Kontaktvervielfältigung und -verstärkung von Sicherheitsmodulen eingesetzt wird. Es verfügt über zwangsgeführte Kontakte und ist für den Einsatz in industriellen Steuerungssystemen konzipiert, wo die Überwachung des Rückführkreises eine zentrale Rolle spielt. Das Gerät ist für Betriebsspannungen von AC/DC 24 V ausgelegt und bietet eine Baubreite von 100 mm, was es für Standard-Schalttafeln geeignet macht.

Erweiterungsmodul für Sicherheitsanlagen
Das BN3081 dient als Erweiterungsmodule, wenn mehr Sicherheitskreise benötigt werden, als ein primäres Sicherheitsmodul bereitstellt. Es ermöglicht die Verstärkung und Vervielfachung von Kontakten, wobei die Sicherheitsfunktionen wie Rückführkreisüberwachung gewährleistet bleiben. Die Kontaktbestückung umfasst 7 Schließer und 1 Öffner, der speziell für den Rückführkreis vorgesehen ist. Diese Konfiguration unterstützt die sichere Signalübertragung in kritischen Anwendungen.

Funktionen und Ausstattung im Detail
Das Gerät ist für 1- oder 2-kanalige Beschaltung ausgelegt, wodurch es flexibel in unterschiedlichen Sicherheitsarchitekturen integriert werden kann. Die Anschlusstechnik erfolgt über abnehmbare Schraubklemmen, die eine einfache Montage und Wartung ermöglichen. Zwei LED-Anzeigen signalisieren den Betriebszustand der Kanäle 1 und 2, wodurch der Status der Sicherheitsfunktionen visuell überwacht werden kann. Die Kontakte sind zwangsgeführt, was bedeutet, dass sie mechanisch so konstruiert sind, dass ein Kontakt nicht schließt, wenn ein anderer nicht geöffnet ist – eine wichtige Eigenschaft für die Sicherheitsfunktion.

Technik verständlich erklärt
Die Sicherheitsfunktionen des BN3081 sind nach internationalen Normen zertifiziert. Es erreicht die Kategorie 4 und die Performance Level e nach EN ISO 13849-1, was die höchste Anforderung an Sicherheitsfunktionen in industriellen Anwendungen darstellt. Zudem ist es bis zu SIL 3 nach IEC/EN 62061 und nach EN 61508 zertifiziert, was die Zuverlässigkeit in sicherheitskritischen Systemen bestätigt. Der maximale thermische Strom beträgt 10 A, was die Belastbarkeit der Kontakte definiert. Die Zulassungen UL-Recognized C/US, TÜV und CCC bestätigen die Konformität mit internationalen Sicherheitsstandards.

Kompatibilität und Zubehör
Das Erweiterungsmodul ist für den Einsatz in Verbindung mit geeigneten Schaltgeräten und Steuerungen in Sicherheitsanlagen vorgesehen. Es ist insbesondere für Anwendungen in Feuerungsanlagen nach EN 50156-1 geeignet. Die Verwendung erfolgt in Kombination mit primären Sicherheitsmodulen, die die eigentliche Sicherheitsfunktion übernehmen, wobei das BN3081 die Kontakte erweitert und verstärkt.

Montage und Installation
Die Montage erfolgt in Standard-Schalttafeln mit einer Baubreite von 100 mm. Die abnehmbaren Schraubklemmen erleichtern die Installation und Wartung. Die LED-Anzeigen ermöglichen eine schnelle visuelle Überprüfung des Betriebszustands. Die Anschlussbelegung ist im Datenblatt des Herstellers detailliert beschrieben, wobei die Kontakte für die sichere Signalübertragung in den jeweiligen Kanälen vorgesehen sind.

Vorteile im Betrieb
Das BN3081 bietet eine zuverlässige Erweiterung der Sicherheitsfunktionen ohne Kompromisse bei der Sicherheitsintegrität. Die zwangsgeführten Kontakte und die Zertifizierung nach höchsten Normen gewährleisten, dass die Sicherheitsfunktionen auch unter kritischen Bedingungen funktionieren. Die klare Anzeige der Kanalzustände durch LEDs unterstützt die Wartung und Fehlerdiagnose. Die Verwendung in Feuerungsanlagen und anderen sicherheitskritischen Systemen ist aufgrund der Zulassungen und der Konstruktion möglich.

Technische Daten
1- / 2-kanalig1, 2
AnschlusstechnikAbnehmbare Schraubklemmen
Ausgangskontakte max.1 Öffner, 7 Schließer
Baubreite100 mm
Kat. / PL nach EN ISO 13849-14/e
SIL CL nach IEC/EN 620613
SIL nach IEC/EN 620613
Thermischer Strom Ith max.10 A
ZulassungenUL-Recognized
GerätetypBN 3081
Variante
Kontaktbestückung7 Schließer, 1 Öffner für Rückführkreis
NennspannungAC/DC 24 V
Zulassungen und KennzeichenUL-rec. C/US, TÜV, CCC


Produktdatenblatt
Datenblatt zu Dold 0048700, EAN: 4030641487003

Fragen & Antworten

Wie ist die Lieferzeit von Dold 0048700 BN3081.63/61 AC/DC24V Erweiterungsmodul NOT-AUS ?

Der Artikel Dold 0048700 BN3081.63/61 AC/DC24V Erweiterungsmodul NOT-AUS ist derzeit nicht auf Lager und muss auftragsbezogen bestellt werden.

Er ist erfahrungsgemäß innerhalb von 20 Arbeitstagen versandbereit. Die Lieferzeit bezieht sich in der Regel auf 1 Stück. Bei Bestellung von größeren Mengen, können wir die Lieferzeit unter Umständen verkürzen. Stellen Sie dazu einfach eine Anfrage über die gewünschte Menge von Dold 0048700 an unser Vertriebsteam, um eine genaue Lieferzeit zu erfahren.

Wie kann ich den Artikel zu einem günstigeren Preis kaufen?

Wir bieten Ihnen an Dold 0048700 BN3081.63/61 AC/DC24V Erweiterungsmodul NOT-AUS bieten wir Ihnen immer zum bestmöglichen Preis an. Einen Rabatt von 2% auf Dold 0048700 BN3081.63/61 AC/DC24V Erweiterungsmodul NOT-AUS können wir Ihnen gewähren, wenn Sie bei der Bestellung die Zahlungsart Vorkasse wählen.

Darüber hinaus können Sie mit unseren attraktiven Staffelpreisen bei jedem Einkauf sparen. Schon ab 4 Stück bieten wir Dold 0048700 BN3081.63/61 AC/DC24V Erweiterungsmodul NOT-AUS für nur 328,44 EUR pro Stückan. Je mehr Sie bestellen, desto günstiger wird Ihr Einkauf.

Wir bieten für Ihren Bedarf auch individuelle Preise an. Ein entsprechendes Angebot erhalten Sie über das Formular Anfragen.
