Dold 0049446 BH5928.92/61 DC24V 1-10S NOT-AUS-Modul

Ihre Wertung:
Durchschnittsbewertung
Artikelbewertung für Dold 0049446 BH5928.92/61 DC24V 1-10S NOT-AUS-Modul
( 4.4 / 5 ) 10 Wertungen

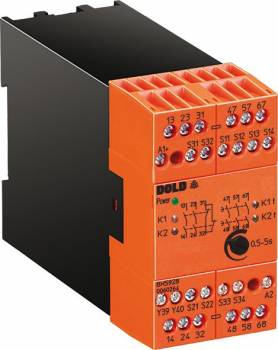

Dold 0049446
Abbildung kann vom Original abweichen !
507,41 EUR
( 603,82 EUR inkl. MwSt. )
zzgl. Versandkosten: 55,00 €
oder ab 11,11 EUR monatl. Leasingrate
Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline
1x Dold 0049446 BH5928.92/61 DC24V 1-10S NOT-AUS-Modul
Datenblatt:file_download Download
Lieske-Nr.:660043
Hersteller-Nr.: 0049446
EAN-Code: 4030641494469
Gewicht:0.428 kg
Typ:BH5928.92 DC24V 1-10S
Staffelpreise netto
Ab AnzahlPreis pro Stück
3488,38 EUR
6469,35 EUR
9450,33 EUR
12431,30 EUR

Produktinformationen zu Dold 0049446:

Der Dold BH5928.92 DC24V 1-10S ist ein Not-Aus-Modul mit integrierter Zeitverzögerung, entwickelt für den Einsatz in sicherheitskritischen Anwendungen der industriellen Automatisierung. Das Gerät dient der Schutzfunktion von Personen und Maschinen, insbesondere in Not-Aus-Schaltungen, wo eine Stop-Kategorie 1 realisiert werden muss. Es ist geeignet zur Überwachung von Schiebeschutzgittern und kann als Schutztürwächter eingesetzt werden. Die Baubreite beträgt 45 mm, was eine kompakte Montage in Standard-Schalttafeln ermöglicht. Das Modul verfügt über eine einstellbare Zeitverzögerung im Bereich von 1 bis 10 Sekunden, wodurch es flexibel in verschiedenen Sicherheitskonzepten integriert werden kann.

Einsatzbereiche
Das Not-Aus-Modul ist für den Einsatz in industriellen Umgebungen konzipiert, wo eine sichere Abschaltung von Maschinen erforderlich ist. Es wird häufig in Anlagen mit beweglichen Teilen, wie Pressen, Werkzeugmaschinen oder Förderanlagen, eingesetzt, um bei Gefahrensituationen eine sofortige oder verzögerte Abschaltung zu gewährleisten. Die Funktion als Schutztürwächter ermöglicht die Überwachung von Zugangstüren oder Schiebegittern, wodurch die Maschine nur dann betrieben werden kann, wenn die Schutzvorrichtung geschlossen ist. Die 1- oder 2-kanalige Beschaltung bietet Flexibilität bei der Integration in bestehende Sicherheitsarchitekturen.

Funktionen und Ausstattung im Detail
Das Gerät verfügt über eine Kontaktbestückung mit 2 Schließern, 1 Öffner sofort und 3 Schließern rückfallverzögert. Die rückfallverzögerten Kontakte ermöglichen eine kontrollierte Abschaltung, die beispielsweise bei der Vermeidung von Schäden durch plötzliche Stillsetzung nötig ist. Die Anschlusstechnik erfolgt über abnehmbare Schraubklemmen, die eine sichere und einfache Verkabelung gewährleisten. Die Leiteranschlüsse unterstützen bis zu 2 x 2,5 mm² Litze mit Hülse nach DIN 46 228-1/-2/-3/-4. Eine Zustandsanzeige für den rückfallverzögerten Zeitkreis sowie LED-Anzeigen für Netz, Kanal 1/2 und Zeitverzögerung unterstützen die Diagnose und Wartung. Die Querschlusserkennung am Ein-Taster (Klemmen S33–S34) erkennt Fehler im Steuerkreis und verhindert falsche Betriebszustände.

Technik verständlich erklärt
Die Zeitverzögerung von 1 bis 10 Sekunden wird über einen internen Timer realisiert, der bei Betätigung des Not-Aus-Tasters aktiviert wird. Die verzögerte Rückfallzeit sorgt dafür, dass die Maschine nicht sofort abgeschaltet wird, sondern einen definierten Zeitraum lang weiterläuft, was in bestimmten Prozessen erforderlich sein kann. Die sofortigen Kontakte schalten direkt bei Betätigung, während die verzögerten Kontakte erst nach Ablauf der eingestellten Zeit schließen. Die thermische Strombelastbarkeit beträgt maximal 5 A, was die Belastbarkeit der Kontakte definiert. Die Leitungsschlusserkennung überprüft die Integrität der Verbindung zum Not-Aus-Taster und signalisiert bei einem Bruch oder Kurzschluss.

Kompatibilität und Zubehör
Das Modul ist für den Betrieb mit einer Nennspannung von DC 24 V ausgelegt und entspricht den Sicherheitsanforderungen nach EN ISO 13849-1 (Kategorie 4, Performance Level e) sowie IEC/EN 62061 (SIL CL 3). Es ist UL-listed C/US, TÜV- und CCC-zertifiziert, was die Einhaltung internationaler Sicherheitsnormen bestätigt. Die Wahl zwischen 1- und 2-kanaliger Beschaltung ermöglicht eine Anpassung an unterschiedliche Sicherheitsarchitekturen. Die Aktivierung erfolgt entweder über die Ein-Taste an S33–S34 oder über eine automatische Ein-Funktion mit Brücke an S13–S14. Die Anschlussklemmen sind abnehmbar, was die Montage und Wartung erleichtert.

Montage und Installation
Die Montage erfolgt in Standard-Schalttafeln mit einer Baubreite von 45 mm. Die abnehmbaren Schraubklemmen ermöglichen eine schnelle und sichere Verkabelung. Die Anschlussbelegung ist im Datenblatt detailliert beschrieben, wobei die Klemmen S33–S34 für die Tastenanschlussfunktion und S13–S14 für die automatische Ein-Funktion vorgesehen sind. Die LED-Anzeigen unterstützen die Installation durch visuelle Rückmeldung des Betriebszustands. Die Querschlusserkennung kann über Klemmen aktiviert oder deaktiviert werden, je nach Anforderung des Sicherheitskonzepts.

Vorteile im Betrieb
Das Modul bietet eine hohe Sicherheitsintegrität durch die Zertifizierung nach SIL 3 und PL e, was es für kritische Anwendungen geeignet macht. Die integrierte Zeitverzögerung ermöglicht eine kontrollierte Abschaltung, die in vielen industriellen Prozessen erforderlich ist. Die Zustandsanzeigen und die Leitungsschlusserkennung erhöhen die Zuverlässigkeit und erleichtern die Wartung. Die abnehmbaren Klemmen und die kompakte Bauform unterstützen eine effiziente Montage und Wartung. Die Kompatibilität mit 1- und 2-kanaligen Systemen bietet Flexibilität bei der Integration in bestehende Sicherheitsstrukturen.

Technische Daten
1- / 2-kanalig1, 2
AnschlusstechnikAbnehmbare Schraubklemmen
Ausgangskontakte max.3 Schließer, 3 Schließer verzögert
Baubreite45 mm
Kat. / PL nach EN ISO 13849-14/e
SIL CL nach IEC/EN 620613
SIL nach IEC/EN 620613
Thermischer Strom Ith max.5 A
ZulassungenUL
GerätetypBH 5928
Als Schutztürwächter geeignetJa
QuerschlusserkennungJa
Variante
Kontaktbestückung2 Schließer, 1 Öffner sofort, 3 Schließer rückfallverzögert
NennspannungDC 24 V
Zeitbereich1 - 10 s
Zulassungen und KennzeichenUL-listed C/US, TÜV, CCC
VarianteMit einstellbarer Zeitverzögerung


Produktdatenblatt
Datenblatt zu Dold 0049446, EAN: 4030641494469
