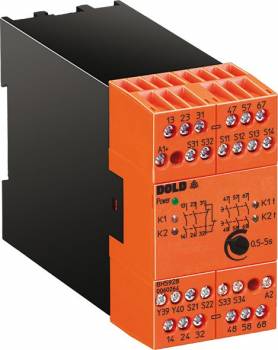

Dold 0049449 BH5928.92/61 AC/DC24V 1-10S NOT-AUS-Modul

Ihre Wertung:
Durchschnittsbewertung
Artikelbewertung für Dold 0049449 BH5928.92/61 AC/DC24V 1-10S NOT-AUS-Modul
( 4.8 / 5 ) 5 Wertungen
Dold 0049449
Abbildung kann vom Original abweichen !
507,41 EUR
( 603,82 EUR inkl. MwSt. )
zzgl. Versandkosten: 55,00 €
oder ab 11,11 EUR monatl. Leasingrate
Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline
1x Dold 0049449 BH5928.92/61 AC/DC24V 1-10S NOT-AUS-Modul
Datenblatt:file_download Download
Lieske-Nr.:1312819
Hersteller-Nr.: 0049449
EAN-Code: 4030641494490
Gewicht:0.428 kg
Typ:BH5928.92 AC/DC24V 50/60HZ 1-10S
Staffelpreise netto
Ab AnzahlPreis pro Stück
3499,80 EUR
6492,19 EUR
9484,58 EUR
12476,97 EUR

Produktinformationen zu Dold 0049449:

Das Dold Sicherheitsrelais BH5928.92 AC/DC24V 50/60HZ 1-10S ist ein Not-Aus-Modul für den Einsatz in industriellen Sicherheitsanlagen. Es dient der Schutzfunktion von Personen und Maschinen, insbesondere in Anlagen mit Not-Aus-Schaltungen, die die Stop-Kategorie 1 erfüllen müssen. Das Gerät ist auch für die Überwachung von Schiebeschutzgittern geeignet und wird in sicherheitskritischen Anwendungen eingesetzt, wo eine zuverlässige Reaktion auf Störungen oder Notfallsituationen erforderlich ist.

Einsatzbereiche
Das Sicherheitsrelais ist für den Einsatz in industriellen Umgebungen konzipiert, wo die Einhaltung von Sicherheitsnormen und die Vermeidung von Gefahren für Bediener und Maschinen im Vordergrund stehen. Es wird häufig in Maschinenbau, Fertigungsanlagen und Anlagen mit beweglichen Teilen eingesetzt, wo ein sofortiger und kontrollierter Stillstand erforderlich ist. Die Funktion als Schutztürwächter ermöglicht die Überwachung von Zugangsbereichen, um sicherzustellen, dass Maschinen nur dann betrieben werden, wenn die Schutztüren geschlossen sind.

Funktionen und Ausstattung im Detail
Das Gerät verfügt über eine Kontaktbestückung mit 2 Schließern, 1 Öffner sofort und 3 Schließern rückfallverzögert. Die rückfallverzögerten Kontakte ermöglichen eine kontrollierte Abschaltung, die bis zu 10 Sekunden dauern kann, was bei der sicheren Abbremsung von Maschinen oder dem Abschalten von Antrieben nützlich ist. Die Zeitverzögerung ist einstellbar und kann im Bereich von 1 bis 10 Sekunden eingestellt werden. Die Anschlusstechnik erfolgt über abnehmbare Schraubklemmen, die eine flexible und sichere Verbindung ermöglichen. Die Leiteranschlüsse unterstützen bis zu 2 x 1,5 mm² Litze mit Hülse und Kunststoffkragen DIN 46 228-1/-2/-3/-4 oder 2 x 2,5 mm² Litze mit Hülse DIN 46 228-1/-2/-3.

Technik verständlich erklärt
Das Sicherheitsrelais arbeitet mit einer Nennspannung von AC/DC 24 V und ist für den Betrieb in 1- oder 2-kanaligen Schaltungen ausgelegt. Die Querschlusserkennung am Ein-Taster (bei Tastenanschluss an Klemmen S33–S34) ermöglicht die Erkennung von Fehlern im Steuerkreis, um Fehlalarme oder unbeabsichtigte Aktivierungen zu vermeiden. Die Zustandsanzeige für den rückfallverzögerten Zeitkreis sowie LED-Anzeigen für Netz, Kanal 1/2 und Zeitverzögerung unterstützen die Diagnose und Wartung. Die Aktivierung erfolgt entweder über die Ein-Taste an S33–S34 oder über eine automatische Ein-Funktion mit Brücke an S13–S14.

Kompatibilität und Zubehör
Das Gerät ist für den Einsatz in sicherheitsrelevanten Anlagen konzipiert und entspricht den Anforderungen an Sicherheitsfunktionen. Es ist mit den Zulassungen UL-listed C/US, TÜV und CCC versehen. Die technischen Kennwerte entsprechen den Normen EN ISO 13849-1 (Performance Level PL e, Kategorie 4) und IEC/EN 62061 (SIL CL 3, SIL 3). Die maximale thermische Strombelastbarkeit beträgt 5 A. Die Baubreite von 45 mm ermöglicht eine kompakte Montage in Standard-Schaltkästen.

Montage und Installation
Die Montage erfolgt in Standard-Schaltkästen mit einer Baubreite von 45 mm. Die abnehmbaren Schraubklemmen erleichtern die Installation und Wartung. Die Anschlüsse sind klar beschriftet, und die Funktionen wie Querschlusserkennung und Zeitverzögerung sind über die Klemmen konfigurierbar. Die LED-Anzeigen unterstützen die Inbetriebnahme und Fehlerdiagnose.

Vorteile im Betrieb
Das Sicherheitsrelais bietet eine hohe Zuverlässigkeit durch die integrierte Querschlusserkennung und die einstellbare Zeitverzögerung. Die LED-Anzeigen ermöglichen eine schnelle Zustandsüberwachung. Die Kompatibilität mit den Normen EN ISO 13849-1 und IEC/EN 62061 macht es für Anwendungen in der industriellen Automatisierung geeignet, wo hohe Sicherheitsanforderungen gelten. Die Baubreite von 45 mm und die abnehmbaren Klemmen erleichtern die Integration in bestehende Schaltanlagen.

Zulassungen und Normen
Das Gerät entspricht den Anforderungen der Normen EN ISO 13849-1 (Kategorie 4, PL e) und IEC/EN 62061 (SIL CL 3, SIL 3). Die Zulassungen UL-listed C/US, TÜV und CCC bestätigen die Eignung für den Einsatz in verschiedenen Märkten. Die Konformität mit diesen Normen gewährleistet die Zuverlässigkeit und Sicherheit in sicherheitskritischen Anwendungen.

Betriebssicherheit und Diagnose
Die LED-Anzeigen für Netz, Kanal 1/2 und Zeitverzögerung unterstützen die Betriebssicherheit. Die Zustandsanzeige für den rückfallverzögerten Zeitkreis ermöglicht die Überwachung des Verzögerungsverhaltens. Die Querschlusserkennung am Ein-Taster verhindert Fehlalarme und sichert die Integrität des Steuerkreises. Die Wartung erfolgt über die abnehmbaren Klemmen und die klare Beschriftung der Anschlüsse.

Anwendungsszenarien
Das Sicherheitsrelais wird in Anlagen eingesetzt, die eine sichere Abschaltung bei Notfällen erfordern. Beispiele sind Maschinen mit beweglichen Teilen, Fördersysteme, Pressen oder Anlagen mit Schutztüren. Die Funktion als Schutztürwächter ermöglicht die Integration in Systeme, die den Zugang zu gefährdeten Bereichen überwachen. Die einstellbare Zeitverzögerung ist besonders nützlich, um Maschinen kontrolliert abzuschalten, ohne dass es zu plötzlichen Stillständen kommt.

Zulassungen und Normen
Das Gerät entspricht den Anforderungen der Normen EN ISO 13849-1 (Kategorie 4, PL e) und IEC/EN 62061 (SIL CL 3, SIL 3). Die Zulassungen UL-listed C/US, TÜV und CCC bestätigen die Eignung für den Einsatz in verschiedenen Märkten. Die Konformität mit diesen Normen gewährleistet die Zuverlässigkeit und Sicherheit in sicherheitskritischen Anwendungen.

Betriebssicherheit und Diagnose
Die LED-Anzeigen für Netz, Kanal 1/2 und Zeitverzögerung unterstützen die Betriebssicherheit. Die Zustandsanzeige für den rückfallverzögerten Zeitkreis ermöglicht die Überwachung des Verzögerungsverhaltens. Die Querschlusserkennung am Ein-Taster verhindert Fehlalarme und sichert die Integrität des Steuerkreises. Die Wartung erfolgt über die abnehmbaren Klemmen und die klare Beschriftung der Anschlüsse.

Anwendungsszenarien
Das Sicherheitsrelais wird in Anlagen eingesetzt, die eine sichere Abschaltung bei Notfällen erfordern. Beispiele sind Maschinen mit beweglichen Teilen, Fördersysteme, Pressen oder Anlagen mit Schutztüren. Die Funktion als Schutztürwächter ermöglicht die Integration in Systeme, die den Zugang zu gefährdeten Bereichen überwachen. Die einstellbare Zeitverzögerung ist besonders nützlich, um Maschinen kontrolliert abzuschalten, ohne dass es zu plötzlichen Stillständen kommt.

Technische Daten
1- / 2-kanalig1, 2
AnschlusstechnikAbnehmbare Schraubklemmen
Ausgangskontakte max.3 Schließer, 3 Schließer verzögert
Baubreite45 mm
Kat. / PL nach EN ISO 13849-14/e
SIL CL nach IEC/EN 620613
SIL nach IEC/EN 620613
Thermischer Strom Ith max.5 A
ZulassungenUL
GerätetypBH 5928
Als Schutztürwächter geeignetJa
QuerschlusserkennungJa
Variante
Kontaktbestückung2 Schließer, 1 Öffner sofort, 3 Schließer rückfallverzögert
NennspannungAC/DC 24 V
Zeitbereich1 - 10 s
Zulassungen und KennzeichenUL-listed C/US, TÜV, CCC
VarianteMit einstellbarer Zeitverzögerung


Produktdatenblatt
Datenblatt zu Dold 0049449, EAN: 4030641494490

Fragen & Antworten

Wie ist die Lieferzeit von Dold 0049449 BH5928.92/61 AC/DC24V 1-10S NOT-AUS-Modul ?

Der Artikel Dold 0049449 BH5928.92/61 AC/DC24V 1-10S NOT-AUS-Modul ist derzeit nicht auf Lager und muss auftragsbezogen bestellt werden.

Er ist erfahrungsgemäß innerhalb von 20 Arbeitstagen versandbereit. Die Lieferzeit bezieht sich in der Regel auf 1 Stück. Bei Bestellung von größeren Mengen, können wir die Lieferzeit unter Umständen verkürzen. Stellen Sie dazu einfach eine Anfrage über die gewünschte Menge von Dold 0049449 an unser Vertriebsteam, um eine genaue Lieferzeit zu erfahren.

Wie kann ich den Artikel zu einem günstigeren Preis kaufen?

Wir bieten Ihnen an Dold 0049449 BH5928.92/61 AC/DC24V 1-10S NOT-AUS-Modul bieten wir Ihnen immer zum bestmöglichen Preis an. Einen Rabatt von 2% auf Dold 0049449 BH5928.92/61 AC/DC24V 1-10S NOT-AUS-Modul können wir Ihnen gewähren, wenn Sie bei der Bestellung die Zahlungsart Vorkasse wählen.

Darüber hinaus können Sie mit unseren attraktiven Staffelpreisen bei jedem Einkauf sparen. Schon ab 3 Stück bieten wir Dold 0049449 BH5928.92/61 AC/DC24V 1-10S NOT-AUS-Modul für nur 499,80 EUR pro Stückan. Je mehr Sie bestellen, desto günstiger wird Ihr Einkauf.

Wir bieten für Ihren Bedarf auch individuelle Preise an. Ein entsprechendes Angebot erhalten Sie über das Formular Anfragen.
