Dold 0049455 BH5928.93/61 DC24V 0,3-3S NOT-AUS-Modul

Ihre Wertung:
Durchschnittsbewertung
Artikelbewertung für Dold 0049455 BH5928.93/61 DC24V 0,3-3S NOT-AUS-Modul
( 4.4 / 5 ) 24 Wertungen

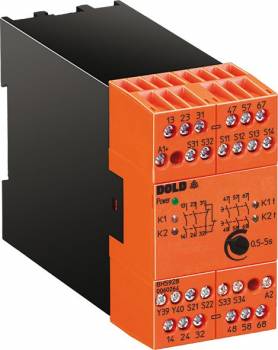

Dold 0049455
Abbildung kann vom Original abweichen !
507,41 EUR
( 603,82 EUR inkl. MwSt. )
zzgl. Versandkosten: 55,00 €
oder ab 11,11 EUR monatl. Leasingrate
Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline
1x Dold 0049455 BH5928.93/61 DC24V 0,3-3S NOT-AUS-Modul
Datenblatt:file_download Download
Lieske-Nr.:625538
Hersteller-Nr.: 0049455
EAN-Code: 4030641494551
Gewicht:0.428 kg
Typ:BH5928.93 DC24V 0,3-3S
Staffelpreise netto
Ab AnzahlPreis pro Stück
3499,80 EUR
6492,19 EUR
9484,58 EUR
12476,97 EUR

Produktinformationen zu Dold 0049455:

Das Dold Sicherheitsrelais BH5928.93 DC24V 0,3-3S ist ein Not-Aus-Modul für den Einsatz in sicherheitskritischen Anlagen der Industrie. Es dient der Schutzfunktion von Personen und Maschinen, insbesondere in Not-Aus-Schaltungen, wo eine Stop-Kategorie 1 realisierbar ist. Das Gerät ist als Schutztürwächter geeignet und überwacht beispielsweise Schiebeschutzgitter. Es verfügt über eine einstellbare Zeitverzögerung im Bereich von 0,3 bis 3 Sekunden, wodurch es für Anwendungen mit verzögertem Rückfallverhalten geeignet ist. Die Baubreite beträgt 45 mm, was eine kompakte Montage in Standard-Schalttafeln ermöglicht.

Einsatzbereiche
Das Sicherheitsrelais wird in industriellen Anlagen eingesetzt, wo eine sichere Abschaltung bei Gefahrensituationen erforderlich ist. Typische Einsatzfälle sind Maschinen mit beweglichen Teilen, die bei Betätigung eines Not-Aus-Tasters sofort stillgelegt werden müssen. Die Funktion als Schutztürwächter ermöglicht die Überwachung von Zugangsbereichen, beispielsweise bei Schiebetüren oder Schutzgittern, die bei Öffnung die Maschine abschalten. Die 1- oder 2-kanalige Beschaltung erlaubt eine flexible Integration in bestehende Sicherheitskonzepte.

Funktionen und Ausstattung im Detail
Das Gerät verfügt über sechs Ausgangskontakte: drei sofort schließende Kontakte (Sofortkontakte) und drei rückfallverzögerte Kontakte. Die Zeitverzögerung ist einstellbar und dient beispielsweise dazu, dass Maschinen nicht sofort nach Betätigung eines Not-Aus-Tasters stillgelegt werden, sondern eine kurze Verzögerung einbaut, um sicherzustellen, dass der Betrieb tatsächlich abgebrochen wird. Die Zustandsanzeige für den rückfallverzögerten Zeitkreis sowie LED-Anzeigen für Netz, Kanal 1/2 und Zeitverzögerung ermöglichen eine visuelle Überwachung des Betriebszustands. Die Anschlusstechnik erfolgt über abnehmbare Schraubklemmen, die eine flexible und sichere Verkabelung gewährleisten. Die Leiteranschlüsse können mit 2 x 1,5 mm² Litze mit Hülse und Kunststoffkragen DIN 46 228-1/-2/-3/-4 oder 2 x 2,5 mm² Litze mit Hülse DIN 46 228-1/-2/-3 erfolgen.

Technik verständlich erklärt
Das Sicherheitsrelais arbeitet mit einer Nennspannung von DC 24 V und ist für den Einsatz in industriellen Steuerungen ausgelegt. Die Querschlusserkennung am Ein-Taster (bei Tastenanschluss an Klemmen S33–S34) erkennt Fehler im Steuerkreis, wie beispielsweise Kurzschlüsse, und reagiert darauf, um Fehlalarme zu vermeiden. Die Wahl zwischen Aktivierung über die Ein-Taste an S33–S34 oder automatischer Ein-Funktion mit Brücke an S13–S14 ermöglicht eine anwendungsspezifische Konfiguration. Die thermische Strombelastbarkeit beträgt maximal 5 A, was die Belastbarkeit der Kontakte definiert. Die Sicherheitsfunktionen sind gemäß internationaler Normen ausgelegt, um eine hohe Zuverlässigkeit zu gewährleisten.

Kompatibilität und Zubehör
Das Gerät ist für den Einsatz in Sicherheitsanlagen konzipiert, die den Anforderungen der EN ISO 13849-1 (Kategorie 4, Performance Level e) und IEC/EN 62061 (SIL CL 3, SIL 3) entsprechen. Es ist mit Zulassungen wie UL-listed C/US, TÜV und CCC versehen, was die Einhaltung internationaler Sicherheitsstandards bestätigt. Die Kompatibilität mit anderen Sicherheitskomponenten ist gegeben, insbesondere in Anlagen, die eine 1- oder 2-kanalige Beschaltung erfordern. Die Verwendung als Schutztürwächter ist explizit vorgesehen, wodurch es in Systemen mit mechanischen Schutzvorrichtungen integriert werden kann.

Montage und Installation
Die Montage erfolgt in Standard-Schalttafeln mit einer Baubreite von 45 mm. Die abnehmbaren Schraubklemmen erleichtern die Installation und Wartung. Die Anschlussklemmen sind klar beschriftet, um eine fehlerfreie Verkabelung zu gewährleisten. Die LED-Anzeigen unterstützen die Inbetriebnahme, da sie den Betriebszustand visuell anzeigen. Die Einhaltung der technischen Daten, insbesondere der maximalen thermischen Strombelastung von 5 A, ist bei der Installation zu berücksichtigen.

Vorteile im Betrieb
Das Sicherheitsrelais bietet eine hohe Zuverlässigkeit durch die Einhaltung strenger Sicherheitsnormen. Die einstellbare Zeitverzögerung ermöglicht eine anwendungsspezifische Anpassung, während die Querschlusserkennung Fehler im Steuerkreis erkennt und verhindert, dass die Maschine falsch abgeschaltet wird. Die LED-Anzeigen erleichtern die Diagnose im Betrieb, und die abnehmbaren Klemmen unterstützen eine schnelle Wartung. Die Zulassungen nach UL, TÜV und CCC gewährleisten die Einsatzfähigkeit in verschiedenen Märkten.

Technische Daten
1- / 2-kanalig1, 2
AnschlusstechnikAbnehmbare Schraubklemmen
Ausgangskontakte max.3 Schließer, 3 Schließer verzögert
Baubreite45 mm
Kat. / PL nach EN ISO 13849-14/e
SIL CL nach IEC/EN 620613
SIL nach IEC/EN 620613
Thermischer Strom Ith max.5 A
ZulassungenUL
GerätetypBH 5928
Als Schutztürwächter geeignetJa
QuerschlusserkennungJa
Variante
Kontaktbestückung3 Schließer, 3 Schließer rückfallverzögert
NennspannungDC 24 V
Zeitbereich0,3 - 3 s
Zulassungen und KennzeichenUL-listed C/US, TÜV, CCC
VarianteMit einstellbarer Zeitverzögerung


Produktdatenblatt
Datenblatt zu Dold 0049455, EAN: 4030641494551

Fragen & Antworten

Wie ist die Lieferzeit von Dold 0049455 BH5928.93/61 DC24V 0,3-3S NOT-AUS-Modul ?

Der Artikel Dold 0049455 BH5928.93/61 DC24V 0,3-3S NOT-AUS-Modul ist derzeit nicht auf Lager und muss auftragsbezogen bestellt werden.

Er ist erfahrungsgemäß innerhalb von 20 Arbeitstagen versandbereit. Die Lieferzeit bezieht sich in der Regel auf 1 Stück. Bei Bestellung von größeren Mengen, können wir die Lieferzeit unter Umständen verkürzen. Stellen Sie dazu einfach eine Anfrage über die gewünschte Menge von Dold 0049455 an unser Vertriebsteam, um eine genaue Lieferzeit zu erfahren.

Wie kann ich den Artikel zu einem günstigeren Preis kaufen?

Wir bieten Ihnen an Dold 0049455 BH5928.93/61 DC24V 0,3-3S NOT-AUS-Modul bieten wir Ihnen immer zum bestmöglichen Preis an. Einen Rabatt von 2% auf Dold 0049455 BH5928.93/61 DC24V 0,3-3S NOT-AUS-Modul können wir Ihnen gewähren, wenn Sie bei der Bestellung die Zahlungsart Vorkasse wählen.

Darüber hinaus können Sie mit unseren attraktiven Staffelpreisen bei jedem Einkauf sparen. Schon ab 3 Stück bieten wir Dold 0049455 BH5928.93/61 DC24V 0,3-3S NOT-AUS-Modul für nur 499,80 EUR pro Stückan. Je mehr Sie bestellen, desto günstiger wird Ihr Einkauf.

Wir bieten für Ihren Bedarf auch individuelle Preise an. Ein entsprechendes Angebot erhalten Sie über das Formular Anfragen.
