Dold 0050073 BH5933.48/61 DC24V Zweihand-Sicherheitsrelais

Ihre Wertung:
Durchschnittsbewertung
Artikelbewertung für Dold 0050073 BH5933.48/61 DC24V Zweihand-Sicherheitsrelais
( 4.7 / 5 ) 7 Wertungen

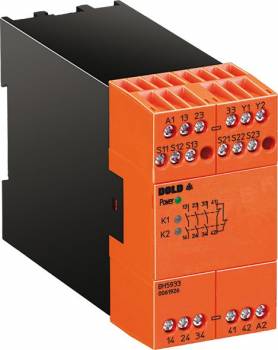

Dold 0050073
Abbildung kann vom Original abweichen !
Dold 0050073Dold 0050073
461,11 EUR
( 548,72 EUR inkl. MwSt. )
zzgl. Versandkosten: 55,00 €
Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline
1x Dold 0050073 BH5933.48/61 DC24V Zweihand-Sicherheitsrelais
Datenblatt:file_download Download
Lieske-Nr.:1323585
Hersteller-Nr.: 0050073
EAN-Code: 4030641500733
Gewicht:0.428 kg
Typ:BH5933.48 DC24V
Staffelpreise netto
Ab AnzahlPreis pro Stück
4457,65 EUR
8454,19 EUR
12450,74 EUR
16447,28 EUR

Produktinformationen zu Dold 0050073:

Das Dold Sicherheitsrelais Typ BH5933.48 DC24V ist ein industriell einsetzbares Gerät zur sicherheitsgerichteten Steuerung von Maschinen und Anlagen, insbesondere in Anwendungen mit gefährlichen Schließbewegungen wie Pressen der Metallbearbeitung. Es dient dem Freigeben und Unterbrechen eines Sicherheitsstromkreises und ermöglicht die Integration von Zweihandschaltern, um die Bedienung sicherer zu gestalten. Das Gerät ist als anschlussfertige Zweihandschaltung ausgelegt und reduziert die Notwendigkeit für konventionelle Schützsteuerungen, was zu einer Kosteneinsparung führen kann.

Einsatzbereiche
Das Sicherheitsrelais wird in der industriellen Automatisierung eingesetzt, wo die Sicherheit von Personen und Maschinen im Vordergrund steht. Typische Einsatzfälle sind Maschinen mit gefährlichen Bewegungen, bei denen die Bedienung über Zweihandschalter erfolgen muss, um unbeabsichtigte Betätigungen zu vermeiden. Es ist besonders geeignet für Anlagen, bei denen eine sichere, überwachbare Steuerung erforderlich ist, wie beispielsweise in der Metallverarbeitung.

Funktionen und Ausstattung im Detail
Das Gerät verfügt über eine Kontaktbestückung mit 3 Schließern und 1 Öffner, was eine flexible Verwendung in verschiedenen Schaltungen ermöglicht. Die Nennspannung beträgt DC 24 V, was eine Standardversorgungsspannung in der Industrie ist. Die Ausgangskontakte sind für einen thermischen Strom von maximal 5 A ausgelegt, was die Belastbarkeit des Relais definiert. Die Anschlusstechnik erfolgt über abnehmbare Schraubklemmen, die eine sichere und einfache Verbindung von Leitungen ermöglichen. Die Klemmen sind für Litzen mit 2 x 1,5 mm² oder 2 x 2,5 mm² mit Hülse und Kunststoffkragen nach DIN 46228-1/-2/-3/-4 ausgelegt.

Technik verständlich erklärt
Das Sicherheitsrelais arbeitet nach dem Prinzip der sicheren Signalverarbeitung. Es überwacht die Eingänge von zwei Schaltern, wobei jeweils ein Öffner und ein Schließer vorgesehen sind. Die Ausgänge ermöglichen die Steuerung weiterer Bauteile, wie beispielsweise Schütze, über einen Rückführkreis (Y1 – Y2), wodurch eine Kontaktvervielfachung oder -verstärkung erreicht wird. Die integrierte Überwachungsfunktion sorgt dafür, dass nur bei korrekter Betätigung beider Schalter der Sicherheitsstromkreis freigegeben wird. Das Gerät ist mit Überspannungs- und Kurzschlussschutz ausgestattet, um Schäden an der Elektronik zu vermeiden.

Kompatibilität und Zubehör
Das Relais ist für den Einsatz in Systemen ausgelegt, die die Normen für Sicherheitsfunktionen erfüllen. Es ist kompatibel mit Zweihandschaltern und kann zur Überwachung externer Schütze eingesetzt werden. Die Zulassungen umfassen UL-listed C/US, TÜV und UKCA, was die Verwendung in verschiedenen Märkten ermöglicht. Die Sicherheitsniveaus entsprechen Typ III C gemäß EN ISO 13851 und EN 574, was eine hohe Sicherheitsleistung garantiert. Die Performance Level (PL) beträgt e, die Kategorie 4 nach EN ISO 13849-1, und das SIL (Safety Integrity Level) beträgt 3 nach IEC/EN 62061. Diese Kennzeichnungen definieren die Zuverlässigkeit und Sicherheit des Geräts in kritischen Anwendungen.

Montage und Installation
Die Montage erfolgt in Standard-Schalttafeln. Die Baubreite beträgt 45 mm, was eine kompakte Platzierung in Schaltkästen ermöglicht. Die Anschlussklemmen sind abnehmbar, was die Installation und Wartung vereinfacht. Die Installation erfolgt gemäß den technischen Daten und den Hinweisen im Datenblatt. Es ist sicherzustellen, dass die Leitungen korrekt angeschlossen sind und die Spannung der Nennspannung entspricht.

Vorteile im Betrieb
Das Sicherheitsrelais bietet eine zuverlässige und sichere Steuerung von Maschinen. Die integrierte Überwachungsfunktion und die Kombination mit Zweihandschaltern erhöhen die Sicherheit im Betrieb. Die kompakte Bauform und die einfache Montage reduzieren den Installationsaufwand. Die Verwendung von abnehmbaren Schraubklemmen erleichtert die Wartung und den Austausch. Die Zulassungen und Sicherheitsniveaus garantieren die Einhaltung der geltenden Normen und Standards in der Industrie.

Sicherheitsniveau und Zulassungen
Das Gerät erfüllt die Anforderungen der Normen EN ISO 13849-1 (Kategorie 4, PL e), IEC/EN 62061 (SIL 3) und EN ISO 13851 (Typ III C). Diese Kennzeichnungen sind entscheidend für die Zulassung in sicherheitskritischen Anwendungen. Die Zulassungen UL-listed C/US, TÜV und UKCA bestätigen die Konformität mit den jeweiligen Marktstandards. Die thermische Belastbarkeit von 5 A sichert eine stabile Funktion unter Lastbedingungen.

Anschluss und Betrieb
Die Anschlussklemmen sind für die Verbindung von Litzen ausgelegt, wobei die maximalen Querschnitte 1,5 mm² und 2,5 mm² betragen. Die Klemmen sind abnehmbar, was eine flexible und sichere Verbindung ermöglicht. Die Betriebsspannung beträgt DC 24 V, was eine weit verbreitete Spannung in der industriellen Elektronik ist. Die Funktion des Relais ist darauf ausgelegt, sicherheitskritische Funktionen zu überwachen und zu steuern, wobei die Ausgänge für die Steuerung weiterer Bauteile genutzt werden können.

Sicherheitsniveau
Das Gerät erfüllt die Anforderungen der Normen EN ISO 13849-1 (Kategorie 4, PL e), IEC/EN 62061 (SIL 3) und EN ISO 13851 (Typ III C). Diese Kennzeichnungen sind entscheidend für die Zulassung in sicherheitskritischen Anwendungen. Die Zulassungen UL-listed C/US, TÜV und UKCA bestätigen die Konformität mit den jeweiligen Marktstandards. Die thermische Belastbarkeit von 5 A sichert eine stabile Funktion unter Lastbedingungen.

Anschluss und Betrieb
Die Anschlussklemmen sind für die Verbindung von Litzen ausgelegt, wobei die maximalen Querschnitte 1,5 mm² und 2,5 mm² betragen. Die Klemmen sind abnehmbar, was eine flexible und sichere Verbindung ermöglicht. Die Betriebsspannung beträgt DC 24 V, was eine weit verbreitete Spannung in der industriellen Elektronik ist. Die Funktion des Relais ist darauf ausgelegt, sicherheitskritische Funktionen zu überwachen und zu steuern, wobei die Ausgänge für die Steuerung weiterer Bauteile genutzt werden können.

Technische Daten
AnschlusstechnikAbnehmbare Schraubklemmen
Ausgangskontakte max.1 Öffner, 3 Schließer
Baubreite45 mm
Kat. / PL nach EN ISO 13849-14/e
SIL CL nach IEC/EN 620613
SIL nach IEC/EN 620613
Sicherheitsniveau nach EN 574lll C
Sicherheitsniveau nach EN ISO 13851lll C
Thermischer Strom Ith max.5 A
ZulassungenUL
GerätetypBH 5933
Variante
Kontaktbestückung3 Schließer, 1 Öffner
NennspannungDC 24 V
Zulassungen und KennzeichenUL-listed C/US, TÜV, UKCA


Produktdatenblatt
Datenblatt zu Dold 0050073, EAN: 4030641500733

Fragen & Antworten

Wie ist die Lieferzeit von Dold 0050073 BH5933.48/61 DC24V Zweihand-Sicherheitsrelais ?

Der Artikel Dold 0050073 BH5933.48/61 DC24V Zweihand-Sicherheitsrelais ist derzeit nicht auf Lager und muss auftragsbezogen bestellt werden.

Er ist erfahrungsgemäß innerhalb von 20 Arbeitstagen versandbereit. Die Lieferzeit bezieht sich in der Regel auf 1 Stück. Bei Bestellung von größeren Mengen, können wir die Lieferzeit unter Umständen verkürzen. Stellen Sie dazu einfach eine Anfrage über die gewünschte Menge von Dold 0050073 an unser Vertriebsteam, um eine genaue Lieferzeit zu erfahren.

Wie kann ich den Artikel zu einem günstigeren Preis kaufen?

Wir bieten Ihnen an Dold 0050073 BH5933.48/61 DC24V Zweihand-Sicherheitsrelais bieten wir Ihnen immer zum bestmöglichen Preis an. Einen Rabatt von 2% auf Dold 0050073 BH5933.48/61 DC24V Zweihand-Sicherheitsrelais können wir Ihnen gewähren, wenn Sie bei der Bestellung die Zahlungsart Vorkasse wählen.

Darüber hinaus können Sie mit unseren attraktiven Staffelpreisen bei jedem Einkauf sparen. Schon ab 4 Stück bieten wir Dold 0050073 BH5933.48/61 DC24V Zweihand-Sicherheitsrelais für nur 457,65 EUR pro Stückan. Je mehr Sie bestellen, desto günstiger wird Ihr Einkauf.

Wir bieten für Ihren Bedarf auch individuelle Preise an. Ein entsprechendes Angebot erhalten Sie über das Formular Anfragen.
