Dold 0050074 BD5935.48/61 DC24V NOT-AUS-Modul

Ihre Wertung:
Durchschnittsbewertung
Artikelbewertung für Dold 0050074 BD5935.48/61 DC24V NOT-AUS-Modul
( 4.4 / 5 ) 18 Wertungen

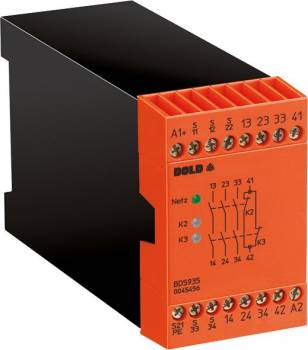

Dold 0050074
Abbildung kann vom Original abweichen !
Dold 0050074Dold 0050074
403,44 EUR
( 480,09 EUR inkl. MwSt. )
zzgl. Versandkosten: 55,00 €
Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline
1x Dold 0050074 BD5935.48/61 DC24V NOT-AUS-Modul
Datenblatt:file_download Download
Lieske-Nr.:425460
Hersteller-Nr.: 0050074
EAN-Code: 4030641500740
Gewicht:0.475 kg
Typ:BD5935.48/61 DC24V
Staffelpreise netto
Ab AnzahlPreis pro Stück
4388,31 EUR
8373,18 EUR
12358,05 EUR
16342,92 EUR

Produktinformationen zu Dold 0050074:

Das Dold Sicherheitsrelais BD5935.48/61 DC24V ist ein Not-Aus-Modul für sicherheitsgerichtete Anwendungen in der Industrie. Es dient dem sicheren Unterbrechen von Schaltkreisen, insbesondere in Verbindung mit Not-Halt-Tastern und Schutztüren, um Personen und Maschinen zu schützen. Das Gerät ist für den Einsatz in sicherheitskritischen Systemen ausgelegt und entspricht den Anforderungen der Normen EN ISO 13849-1 und IEC/EN 62061. Es verfügt über eine Kontaktbestückung mit 3 Schließern und 1 Öffner und wird mit einer Nennspannung von DC 24 V betrieben. Die Baubreite beträgt 45 mm, was es für Standard-Schalttafeln geeignet macht.

Einsatzbereiche
Das BD5935.48/61 DC24V ist speziell für Anwendungen konzipiert, in denen eine sichere Abschaltung von Maschinen oder Anlagen erforderlich ist. Es wird häufig in der Fertigungsindustrie, im Maschinenbau und in Anlagen mit beweglichen Teilen eingesetzt, wo der Schutz vor Unfällen durch mechanische Bewegungen oder unerwartete Inbetriebnahme wichtig ist. Als Schutztürwächter geeignet, kann es die Position von Schutztüren überwachen und bei Öffnung den Betrieb der Maschine sicher unterbrechen. Die Funktion als Not-Aus-Modul ermöglicht die Integration in bestehende Sicherheitskonzepte.

Funktionen und Ausstattung im Detail
Das Gerät bietet eine Querschlusserkennung im Not-Aus-Steuerkreis, die sicherstellt, dass ein Kurzschluss zwischen den Kanälen erkannt und der Schaltkreis sicher abgeschaltet wird. Die Ausgangskontakte bestehen aus 3 Schließern und 1 Öffner, wobei die Kontakte vergoldet sind, um auch Kleinlasten wie Signale für SPS sicher zu schalten. Die Anschlusstechnik erfolgt über abnehmbare Schraubklemmen, was den schnellen Austausch des Geräts ermöglicht. Die Betriebszustandsanzeige erfolgt über LED-Anzeigen für Kanal 1 und Kanal 2, die den Status visuell signalisieren.

Technik verständlich erklärt
Das Sicherheitsrelais arbeitet nach dem Prinzip der redundanten Sicherheitsüberwachung. Es kann in 1- oder 2-kanaliger Beschaltung betrieben werden, wobei die 2-kanalige Variante eine höhere Sicherheitsstufe bietet. Die Leitungsschlusserkennung am Ein-Taster sorgt dafür, dass ein defekter Taster erkannt wird, bevor er die Sicherheitsfunktion beeinträchtigen kann. Der thermische Strom Ith max. beträgt 10 A, was die maximale Strombelastung für die Kontakte angibt. Die Überspannungs- und Kurzschlussschutzfunktionen schützen das Gerät und die angeschlossenen Komponenten vor Schäden durch elektrische Fehler.

Kompatibilität und Zubehör
Das BD5935.48/61 DC24V ist für die Verwendung mit Not-Halt-Tastern und Schutztürwächtern konzipiert. Es kann in bestehende Sicherheitsarchitekturen integriert werden, die auf den Normen EN ISO 13849-1 und IEC/EN 62061 basieren. Die Anschlussmöglichkeiten umfassen Litzen mit 2 x 1,5 mm² oder 2 x 2,5 mm², wobei die Verwendung von Hülsen nach DIN 46228-1/-2/-3/-4 empfohlen wird. Die Geräteprogrammierung erfolgt über die vorgesehenen Einstellmöglichkeiten, die in der Betriebsanleitung beschrieben sind.

Montage und Installation
Die Montage erfolgt in Standard-Schalttafeln mit einer Baubreite von 45 mm. Die abnehmbaren Schraubklemmen erleichtern die Installation und Wartung. Die Anschlussklemmen sind für die Verwendung mit Litzen und Hülsen ausgelegt, was eine sichere und zuverlässige Verbindung gewährleistet. Die Betriebsanleitung enthält detaillierte Schaltbilder und Hinweise zur korrekten Installation.

Vorteile im Betrieb
Das Sicherheitsrelais bietet eine hohe Zuverlässigkeit durch redundante Sicherheitsfunktionen und die Querschlusserkennung. Die vergoldeten Kontakte sorgen für eine lange Lebensdauer und zuverlässiges Schalten auch bei geringen Lasten. Die LED-Anzeigen ermöglichen eine schnelle visuelle Überprüfung des Betriebszustands. Die abnehmbaren Klemmenleisten erleichtern den Austausch und die Wartung. Die Zulassungen UL-rec. C/US, TÜV, UKCA und CCC bestätigen die Konformität mit internationalen Sicherheitsstandards.

Technische Daten
1- / 2-kanalig1, 2
AnschlusstechnikAbnehmbare Schraubklemmen
Ausgangskontakte max.1 Öffner, 3 Schließer
Baubreite45 mm
Kat. / PL nach EN ISO 13849-14/e
SIL CL nach IEC/EN 620613
SIL nach IEC/EN 620613
Thermischer Strom Ith max.10 A
ZulassungenUL-Recognized
GerätetypBD 5935
Als Schutztürwächter geeignetJa
QuerschlusserkennungJa
Variante
Kontaktbestückung3 Schließer, 1 Öffner
NennspannungDC 24 V
Zulassungen und KennzeichenUL-rec. C/US, TÜV, UKCA, CCC


Produktdatenblatt
Datenblatt zu Dold 0050074, EAN: 4030641500740

Fragen & Antworten

Wie ist die Lieferzeit von Dold 0050074 BD5935.48/61 DC24V NOT-AUS-Modul ?

Der Artikel Dold 0050074 BD5935.48/61 DC24V NOT-AUS-Modul ist derzeit nicht auf Lager und muss auftragsbezogen bestellt werden.

Er ist erfahrungsgemäß innerhalb von 20 Arbeitstagen versandbereit. Die Lieferzeit bezieht sich in der Regel auf 1 Stück. Bei Bestellung von größeren Mengen, können wir die Lieferzeit unter Umständen verkürzen. Stellen Sie dazu einfach eine Anfrage über die gewünschte Menge von Dold 0050074 an unser Vertriebsteam, um eine genaue Lieferzeit zu erfahren.

Wie kann ich den Artikel zu einem günstigeren Preis kaufen?

Wir bieten Ihnen an Dold 0050074 BD5935.48/61 DC24V NOT-AUS-Modul bieten wir Ihnen immer zum bestmöglichen Preis an. Einen Rabatt von 2% auf Dold 0050074 BD5935.48/61 DC24V NOT-AUS-Modul können wir Ihnen gewähren, wenn Sie bei der Bestellung die Zahlungsart Vorkasse wählen.

Darüber hinaus können Sie mit unseren attraktiven Staffelpreisen bei jedem Einkauf sparen. Schon ab 4 Stück bieten wir Dold 0050074 BD5935.48/61 DC24V NOT-AUS-Modul für nur 388,31 EUR pro Stückan. Je mehr Sie bestellen, desto günstiger wird Ihr Einkauf.

Wir bieten für Ihren Bedarf auch individuelle Preise an. Ein entsprechendes Angebot erhalten Sie über das Formular Anfragen.
