Dold 0050077 BH5928.92/61 AC/DC24V 0,1-1S NOT-AUS-Modul

Ihre Wertung:
Durchschnittsbewertung
Artikelbewertung für Dold 0050077 BH5928.92/61 AC/DC24V 0,1-1S NOT-AUS-Modul
( 4.4 / 5 ) 14 Wertungen

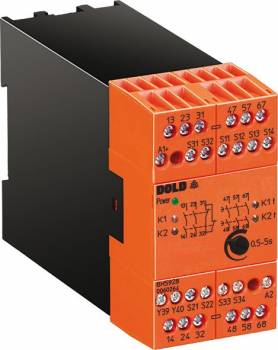

Dold 0050077
Abbildung kann vom Original abweichen !
507,41 EUR
( 603,82 EUR inkl. MwSt. )
zzgl. Versandkosten: 55,00 €
oder ab 11,11 EUR monatl. Leasingrate
Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline
1x Dold 0050077 BH5928.92/61 AC/DC24V 0,1-1S NOT-AUS-Modul
Datenblatt:file_download Download
Lieske-Nr.:574349
Hersteller-Nr.: 0050077
EAN-Code: 4030641500771
Gewicht:0.428 kg
Typ:BH5928.92 AC/DC24V 50/60HZ 0,1-1S
Staffelpreise netto
Ab AnzahlPreis pro Stück
3499,80 EUR
6492,19 EUR
9484,58 EUR
12476,97 EUR

Produktinformationen zu Dold 0050077:

Das Dold Sicherheitsrelais BH5928.92 ist ein Not-Aus-Modul mit einstellbarer Zeitverzögerung, ausgelegt für den Einsatz in sicherheitskritischen Anlagen. Es wird mit einer Nennspannung von AC/DC 24 V betrieben und bietet einen Zeitbereich von 0,1 bis 1 Sekunde. Das Gerät ist für die Schutzfunktion von Personen und Maschinen konzipiert, insbesondere in Not-Aus-Schaltungen, wo eine Stop-Kategorie 1 realisierbar ist. Es eignet sich auch zur Überwachung von Schiebeschutzgittern und kann als Schutztürwächter eingesetzt werden.

Einsatzbereiche
Das Sicherheitsrelais ist für den Einsatz in industriellen Anlagen vorgesehen, wo eine sichere Abschaltung bei Gefahrensituationen erforderlich ist. Es wird in Maschinensteuerungen eingesetzt, um bei Auslösen eines Not-Aus-Tasters oder bei Öffnung einer Schutztür eine sichere Stillsetzung der Maschine zu gewährleisten. Die Funktion als Schutztürwächter ermöglicht die Überwachung von Zugangsbereichen, wobei das Gerät auf die Öffnung einer Schutztür reagiert und die Maschine abschaltet, wenn die Tür geöffnet wird. Die Anwendung erfolgt in Umgebungen, in denen die Sicherheitsanforderungen nach EN ISO 13849-1 und IEC/EN 62061 erfüllt werden müssen.

Funktionen und Ausstattung im Detail
Das Gerät verfügt über eine Kontaktbestückung mit 2 Schließern, 1 Öffner sofort und 3 Schließern rückfallverzögert. Die rückfallverzögerten Kontakte ermöglichen eine kontrollierte Abschaltung, die über einen einstellbaren Zeitbereich von 0,1 bis 1 Sekunde erfolgt. Die Ausgangskontakte sind für einen thermischen Strom von maximal 5 A ausgelegt. Die Anschlusstechnik erfolgt über abnehmbare Schraubklemmen, die eine flexible und sichere Verbindung ermöglichen. Die Klemmen sind für Litzen mit 2 x 1,5 mm² mit Hülse und Kunststoffkragen DIN 46 228-1/-2/-3/-4 oder 2 x 2,5 mm² mit Hülse DIN 46 228-1/-2/-3 geeignet.

Technik verständlich erklärt
Das Sicherheitsrelais arbeitet nach dem Prinzip der redundanten Sicherheitsüberwachung. Es kann in einer 1- oder 2-kanaligen Beschaltung betrieben werden, wobei die 2-kanalige Variante eine höhere Sicherheitsstufe bietet. Die Querschlusserkennung am Ein-Taster (Klemmen S33–S34) erkennt Fehler im Steuerkreis, wie z. B. Kurzschlüsse oder offene Leitungen. Die Zustandsanzeige für den rückfallverzögerten Zeitkreis sowie LED-Anzeigen für Netz, Kanal 1/2 und Zeitverzögerung ermöglichen eine visuelle Überwachung des Betriebszustands. Die Aktivierung erfolgt entweder über einen Ein-Taster an S33–S34 oder über eine automatische Ein-Funktion mit Brücke an S13–S14.

Kompatibilität und Zubehör
Das Gerät ist für den Einsatz in Sicherheitsanlagen konzipiert, die die Anforderungen der Normen EN ISO 13849-1 und IEC/EN 62061 erfüllen. Es ist mit einer Baubreite von 45 mm ausgeführt und kann in Standard-Schalttafeln montiert werden. Die Zulassungen umfassen UL-listed C/US, TÜV und CCC. Die SIL-Anspruchsgrenze (SIL CL) beträgt 3 nach IEC/EN 62061, was einer Sicherheitsintegritätsstufe SIL 3 entspricht. Die Performance Level (PL) e und Kategorie 4 nach EN ISO 13849-1 garantieren eine hohe Sicherheitsleistung.

Montage und Installation
Die Montage erfolgt in Standard-Schalttafeln mit einer Baubreite von 45 mm. Die abnehmbaren Schraubklemmen erleichtern die Installation und Wartung. Die Verkabelung erfolgt gemäß den Schaltplänen im Datenblatt, wobei die Klemmenbelegung und die Anschlussmöglichkeiten für die Not-Aus-Funktion und die Querschlusserkennung berücksichtigt werden müssen. Die LED-Anzeigen unterstützen die Inbetriebnahme und die Fehlerdiagnose.

Vorteile im Betrieb
Das Sicherheitsrelais bietet eine hohe Zuverlässigkeit durch redundante Sicherheitsfunktionen und eine klare Zustandsanzeige. Die einstellbare Zeitverzögerung ermöglicht eine angepasste Abschaltung, die die Betriebssicherheit erhöht. Die Querschlusserkennung verhindert Fehlalarme und sichert die Integrität des Steuerkreises. Die Anschlussklemmen sind für verschiedene Litzenquerschnitte geeignet, was die Flexibilität bei der Installation erhöht. Die Zulassungen und Kennzeichen garantieren die Einhaltung internationaler Sicherheitsstandards.

Technische Daten
1- / 2-kanalig1, 2
AnschlusstechnikAbnehmbare Schraubklemmen
Ausgangskontakte max.3 Schließer, 3 Schließer verzögert
Baubreite45 mm
Kat. / PL nach EN ISO 13849-14/e
SIL CL nach IEC/EN 620613
SIL nach IEC/EN 620613
Thermischer Strom Ith max.5 A
ZulassungenUL
GerätetypBH 5928
Als Schutztürwächter geeignetJa
QuerschlusserkennungJa
Variante
Kontaktbestückung2 Schließer, 1 Öffner sofort, 3 Schließer rückfallverzögert
NennspannungAC/DC 24 V
Zeitbereich0,1 - 1 s
Zulassungen und KennzeichenUL-listed C/US, TÜV, CCC
VarianteMit einstellbarer Zeitverzögerung


Produktdatenblatt
Datenblatt zu Dold 0050077, EAN: 4030641500771

Fragen & Antworten

Wie ist die Lieferzeit von Dold 0050077 BH5928.92/61 AC/DC24V 0,1-1S NOT-AUS-Modul ?

Der Artikel Dold 0050077 BH5928.92/61 AC/DC24V 0,1-1S NOT-AUS-Modul ist derzeit nicht auf Lager und muss auftragsbezogen bestellt werden.

Er ist erfahrungsgemäß innerhalb von 20 Arbeitstagen versandbereit. Die Lieferzeit bezieht sich in der Regel auf 1 Stück. Bei Bestellung von größeren Mengen, können wir die Lieferzeit unter Umständen verkürzen. Stellen Sie dazu einfach eine Anfrage über die gewünschte Menge von Dold 0050077 an unser Vertriebsteam, um eine genaue Lieferzeit zu erfahren.

Wie kann ich den Artikel zu einem günstigeren Preis kaufen?

Wir bieten Ihnen an Dold 0050077 BH5928.92/61 AC/DC24V 0,1-1S NOT-AUS-Modul bieten wir Ihnen immer zum bestmöglichen Preis an. Einen Rabatt von 2% auf Dold 0050077 BH5928.92/61 AC/DC24V 0,1-1S NOT-AUS-Modul können wir Ihnen gewähren, wenn Sie bei der Bestellung die Zahlungsart Vorkasse wählen.

Darüber hinaus können Sie mit unseren attraktiven Staffelpreisen bei jedem Einkauf sparen. Schon ab 3 Stück bieten wir Dold 0050077 BH5928.92/61 AC/DC24V 0,1-1S NOT-AUS-Modul für nur 499,80 EUR pro Stückan. Je mehr Sie bestellen, desto günstiger wird Ihr Einkauf.
