Dold 0050369 BH5928.93/61 DC24V 0,5-5S NOT-AUS-Modul

Ihre Wertung:
Durchschnittsbewertung
Artikelbewertung für Dold 0050369 BH5928.93/61 DC24V 0,5-5S NOT-AUS-Modul
( 4.6 / 5 ) 7 Wertungen
Dold 0050369

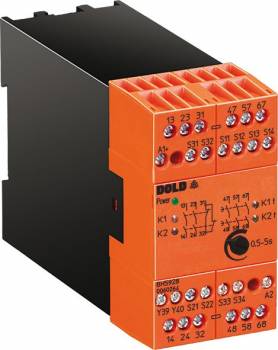

Abbildung kann vom Original abweichen !
507,41 EUR
( 603,82 EUR inkl. MwSt. )
zzgl. Versandkosten: 55,00 €
oder ab 11,11 EUR monatl. Leasingrate
Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline
1x Dold 0050369 BH5928.93/61 DC24V 0,5-5S NOT-AUS-Modul
Datenblatt:file_download Download
Lieske-Nr.:1312986
Hersteller-Nr.: 0050369
EAN-Code: 4030641503697
Gewicht:0.428 kg
Typ:BH5928.93 DC24V 0,5-5S
Staffelpreise netto
Ab AnzahlPreis pro Stück
3488,38 EUR
6469,35 EUR
9450,33 EUR
12431,30 EUR

Produktinformationen zu Dold 0050369:

Das Dold Sicherheitsrelais BH5928.93 DC24V 0,5-5S ist ein Not-Aus-Modul für den Einsatz in industriellen Sicherheitsanlagen. Es dient der Schutzfunktion von Personen und Maschinen, insbesondere in Anlagen, bei denen eine Stop-Kategorie 1 realisiert werden muss. Das Gerät ist für die Überwachung von Schiebeschutzgittern geeignet und ermöglicht eine sichere Abschaltung bei Betätigung eines Not-Aus-Tasters. Die Baubreite beträgt 45 mm, was es für den Einsatz in Standard-Schalttafeln geeignet macht. Das Modul verfügt über eine einstellbare Zeitverzögerung im Bereich von 0,5 bis 5 Sekunden, die über einen integrierten Zeitkreis realisiert wird.

Einsatzbereiche
Das Sicherheitsrelais ist für den Einsatz in Maschinensteuerungen und Anlagen mit erhöhten Sicherheitsanforderungen konzipiert. Es wird insbesondere in Anlagen eingesetzt, bei denen eine sofortige Abschaltung bei Gefahr erforderlich ist, beispielsweise in der Fertigungsindustrie, im Maschinenbau oder in der Verpackungstechnik. Die Funktion als Schutztürwächter ermöglicht die Überwachung von Zugangsschutzsystemen, um sicherzustellen, dass Maschinen nur bei geschlossenen Schutzgittern betrieben werden können.

Funktionen und Ausstattung im Detail
Das Gerät verfügt über eine Kontaktbestückung mit 3 Schließer-Kontakten (Sofortkontakte) und 3 rückfallverzögerten Schließer-Kontakten. Die rückfallverzögerten Kontakte ermöglichen eine kontrollierte Abschaltung, bei der die Ausgangssignale nach Betätigung des Not-Aus-Tasters nicht sofort, sondern innerhalb eines einstellbaren Zeitbereichs von 0,5 bis 5 Sekunden abgeschaltet werden. Dies ist insbesondere bei Anlagen nötig, die eine kontrollierte Abbremsung oder Abschaltung benötigen. Die Anschlusstechnik erfolgt über abnehmbare Schraubklemmen, die eine flexible und sichere Verkabelung ermöglichen. Die Klemmen sind für Leiterquerschnitte bis zu 2,5 mm² ausgelegt, wobei auch die Verwendung von Litzen mit Hülse und Kunststoffkragen nach DIN 46 228-1/-2/-3/-4 möglich ist.

Technik verständlich erklärt
Das Sicherheitsrelais arbeitet mit einer Nennspannung von DC 24 V und ist für den Betrieb in 1- oder 2-kanaligen Schaltungen ausgelegt. Die 2-kanalige Beschaltung erhöht die Sicherheit, da beide Kanäle unabhängig voneinander überwacht werden. Die Querschlusserkennung am Ein-Taster (an Klemmen S33–S34) erkennt, ob ein Kurzschluss zwischen den Tastern vorliegt, was eine Fehlfunktion verhindert. Die Zustandsanzeige für den rückfallverzögerten Zeitkreis sowie LED-Anzeigen für Netz, Kanal 1/2 und Zeitverzögerung ermöglichen eine visuelle Überwachung des Betriebszustands. Die Aktivierung erfolgt entweder über eine Ein-Taste an S33–S34 oder über eine automatische Ein-Funktion, die durch eine Brücke an S13–S14 aktiviert wird.

Kompatibilität und Zubehör
Das Modul ist für den Einsatz in Sicherheitsanlagen nach internationalen Normen konzipiert. Es entspricht der Performance Level (PL) e und Kategorie 4 nach EN ISO 13849-1, was eine hohe Sicherheitsleistung garantiert. Die SIL-Anspruchsgrenze (SIL CL) 3 nach IEC/EN 62061 sowie die Einstufung als SIL 3 nach IEC/EN 61508 und IEC/EN 61511 bestätigen die Zuverlässigkeit für kritische Anwendungen. Die Zulassungen umfassen UL-listed C/US, TÜV und CCC, was die Verwendung in verschiedenen Märkten ermöglicht. Das Gerät ist für den Einsatz in industriellen Umgebungen ausgelegt und entspricht den Anforderungen an Sicherheitsfunktionen in Maschinensteuerungen.

Montage und Installation
Die Montage erfolgt in Standard-Schalttafeln mit einer Baubreite von 45 mm. Die abnehmbaren Schraubklemmen erleichtern die Installation und Wartung. Die Verkabelung erfolgt über die vorgesehenen Klemmen, wobei die Anschlussbelegung im Datenblatt des Herstellers detailliert beschrieben ist. Die Einhaltung der vorgesehenen Schaltbilder und die korrekte Verkabelung sind entscheidend für die Funktionssicherheit.

Vorteile im Betrieb
Das Sicherheitsrelais bietet eine hohe Zuverlässigkeit durch die integrierte Querschlusserkennung und die redundante 2-kanalige Beschaltung. Die einstellbare Zeitverzögerung ermöglicht eine anwendungsspezifische Anpassung, wodurch die Abschaltung kontrolliert erfolgen kann. Die LED-Anzeigen erleichtern die Diagnose im Betrieb, und die abnehmbaren Klemmen unterstützen eine schnelle Wartung. Das Gerät ist für den Einsatz in anspruchsvollen industriellen Umgebungen ausgelegt und erfüllt die Anforderungen an Sicherheitsfunktionen in Maschinensteuerungen.

Technische Daten
1- / 2-kanalig1, 2
AnschlusstechnikAbnehmbare Schraubklemmen
Ausgangskontakte max.3 Schließer, 3 Schließer verzögert
Baubreite45 mm
Kat. / PL nach EN ISO 13849-14/e
SIL CL nach IEC/EN 620613
SIL nach IEC/EN 620613
Thermischer Strom Ith max.5 A
ZulassungenUL
GerätetypBH 5928
Als Schutztürwächter geeignetJa
QuerschlusserkennungJa
Variante
Kontaktbestückung3 Schließer, 3 Schließer rückfallverzögert
NennspannungDC 24 V
Zeitbereich0,5 - 5 s
Zulassungen und KennzeichenUL-listed C/US, TÜV, CCC
VarianteMit einstellbarer Zeitverzögerung


Produktdatenblatt
Datenblatt zu Dold 0050369, EAN: 4030641503697
