Dold 0050639 BH5928.47/61 DC24V 30-300S NOT-AUS-Modul

Ihre Wertung:
Durchschnittsbewertung
Artikelbewertung für Dold 0050639 BH5928.47/61 DC24V 30-300S NOT-AUS-Modul
( 4.4 / 5 ) 7 Wertungen

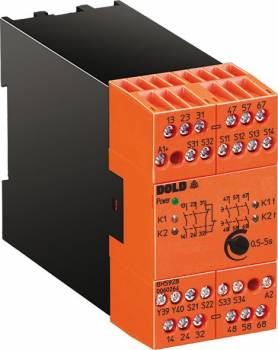

Dold 0050639
Abbildung kann vom Original abweichen !
507,41 EUR
( 603,82 EUR inkl. MwSt. )
zzgl. Versandkosten: 55,00 €
oder ab 11,11 EUR monatl. Leasingrate
Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline
1x Dold 0050639 BH5928.47/61 DC24V 30-300S NOT-AUS-Modul
Datenblatt:file_download Download
Lieske-Nr.:1312963
Hersteller-Nr.: 0050639
EAN-Code: 4030641506391
Gewicht:0.428 kg
Typ:BH5928.47 DC24V 30-300S
Staffelpreise netto
Ab AnzahlPreis pro Stück
3499,80 EUR
6492,19 EUR
9484,58 EUR
12476,97 EUR

Produktinformationen zu Dold 0050639:

Das Dold Sicherheitsrelais BH5928.47 DC24V 30-300S ist ein Not-Aus-Modul für den Einsatz in sicherheitskritischen Anlagen der industriellen Automatisierung. Es dient der Schutzfunktion für Personen und Maschinen, insbesondere in Not-Aus-Schaltungen, wo eine Stop-Kategorie 1 realisiert werden muss. Das Gerät ist speziell für die Überwachung von Schiebeschutzgittern konzipiert und bietet eine einstellbare Zeitverzögerung im Bereich von 30 bis 300 Sekunden, was es für Anwendungen mit verzögertem Rückfallverhalten geeignet macht.

Einsatzbereiche
Das Sicherheitsrelais wird in industriellen Anlagen eingesetzt, wo eine sichere Abschaltung bei Gefahrensituationen erforderlich ist. Es ist als Schutztürwächter geeignet, um den sicheren Zustand von Schutzgittern oder -türen zu überwachen. Die Anwendung erfolgt in Maschinensteuerungen, wo die Einhaltung von Sicherheitsnormen wie EN ISO 13849-1 und IEC/EN 62061 erforderlich ist. Die Einbindung in Not-Aus-Kreise ermöglicht eine zuverlässige Reaktion auf Bedrohungen, wobei die Zeitverzögerung eine kontrollierte Abschaltung ermöglicht, ohne dass die Maschine sofort stillgesetzt wird.

Funktionen und Ausstattung im Detail
Das Gerät verfügt über eine Kontaktbestückung mit 3 Schließern, 1 Öffner sofort und 1 Schließer rückfallverzögert. Die Ausgangskontakte können maximal 3 Schließerkontakte sofort und 3 Schließerkontakte verzögert bereitstellen. Die Anschlusstechnik erfolgt über abnehmbare Schraubklemmen, die eine flexible und sichere Verkabelung ermöglichen. Die Leiteranschlüsse sind für 2 x 1,5 mm² Litze mit Hülse und Kunststoffkragen DIN 46 228-1/-2/-3/-4 oder 2 x 2,5 mm² Litze mit Hülse DIN 46 228-1/-2/-3 ausgelegt. Die Aktivierung kann über eine Ein-Taste an den Klemmen S33-S34 erfolgen oder über eine automatische Ein-Funktion mit Brücke an S13-S14.

Technik verständlich erklärt
Das Sicherheitsrelais arbeitet mit einer Nennspannung von DC 24 V und ist für den Betrieb in 1- oder 2-kanaligen Schaltungen ausgelegt. Die Zeitverzögerung von 30 bis 300 Sekunden ermöglicht eine kontrollierte Abschaltung, die je nach Anwendung angepasst werden kann. Die Querschlusserkennung am Ein-Taster, bei Tastenanschluss an Klemmen S33-S34, erkennt Fehler im Steuerkreis und verhindert falsche Zustände. Die Zustandsanzeige für den rückfallverzögerten Zeitkreis sowie LED-Anzeigen für Netz, Kanal 1/2 und Zeitverzögerung ermöglichen eine visuelle Überwachung des Betriebszustands. Die thermische Strombelastbarkeit beträgt maximal 5 A, was die Belastbarkeit der Kontakte definiert.

Kompatibilität und Zubehör
Das Gerät ist für den Einsatz in sicherheitsrelevanten Anlagen konzipiert und entspricht den Anforderungen der Normen EN ISO 13849-1 (Kategorie 4, Performance Level e) und IEC/EN 62061 (SIL CL 3, SIL 3). Es ist UL-listed C/US, TÜV- und CCC-zertifiziert, was die Einhaltung internationaler Sicherheitsstandards bestätigt. Die Baubreite beträgt 45 mm, was eine kompakte Montage in Standard-Schalttafeln ermöglicht. Die Anschlussklemmen sind abnehmbar, was eine einfache Wartung und Austauschbarkeit gewährleistet.

Montage und Installation
Die Montage erfolgt in Standard-Schalttafeln mit einer Baubreite von 45 mm. Die abnehmbaren Schraubklemmen erleichtern die Verkabelung und Wartung. Die Anschlussklemmen sind klar beschriftet, wobei die Klemmen S33-S34 für die Ein-Taste und S13-S14 für die automatische Ein-Funktion vorgesehen sind. Die LED-Anzeigen ermöglichen eine schnelle Diagnose des Betriebszustands. Die Einbindung in bestehende Sicherheitskreise erfolgt über die vorgesehenen Anschlusspunkte, wobei die Querschlusserkennung optional über Klemmen aktiviert werden kann.

Vorteile im Betrieb
Das Sicherheitsrelais bietet eine hohe Zuverlässigkeit durch die Einhaltung der Sicherheitsnormen SIL 3 und PL e. Die einstellbare Zeitverzögerung ermöglicht eine anwendungsspezifische Anpassung, wodurch die Maschinenabschaltung kontrolliert erfolgen kann. Die LED-Anzeigen und Zustandsanzeigen erleichtern die Diagnose und Wartung. Die abnehmbaren Klemmen und die kompakte Bauform von 45 mm Baubreite unterstützen eine flexible und effiziente Installation in industriellen Umgebungen. Die Zulassungen UL, TÜV und CCC garantieren die Einhaltung internationaler Sicherheitsanforderungen.

Technische Daten
1- / 2-kanalig1, 2
AnschlusstechnikAbnehmbare Schraubklemmen
Ausgangskontakte max.3 Schließer, 3 Schließer verzögert
Baubreite45 mm
Kat. / PL nach EN ISO 13849-14/e
SIL CL nach IEC/EN 620613
SIL nach IEC/EN 620613
Thermischer Strom Ith max.5 A
ZulassungenUL
GerätetypBH 5928
Als Schutztürwächter geeignetJa
QuerschlusserkennungJa
Variante
Kontaktbestückung3 Schließer, 1 Öffner sofort, 1 Schließer rückfallverzögert
NennspannungDC 24 V
Zeitbereich30 - 300 s
Zulassungen und KennzeichenUL-listed C/US, TÜV, CCC
VarianteMit einstellbarer Zeitverzögerung


Produktdatenblatt
Datenblatt zu Dold 0050639, EAN: 4030641506391

Fragen & Antworten

Wie ist die Lieferzeit von Dold 0050639 BH5928.47/61 DC24V 30-300S NOT-AUS-Modul ?

Der Artikel Dold 0050639 BH5928.47/61 DC24V 30-300S NOT-AUS-Modul ist derzeit nicht auf Lager und muss auftragsbezogen bestellt werden.

Er ist erfahrungsgemäß innerhalb von 20 Arbeitstagen versandbereit. Die Lieferzeit bezieht sich in der Regel auf 1 Stück. Bei Bestellung von größeren Mengen, können wir die Lieferzeit unter Umständen verkürzen. Stellen Sie dazu einfach eine Anfrage über die gewünschte Menge von Dold 0050639 an unser Vertriebsteam, um eine genaue Lieferzeit zu erfahren.

Wie kann ich den Artikel zu einem günstigeren Preis kaufen?

Wir bieten Ihnen an Dold 0050639 BH5928.47/61 DC24V 30-300S NOT-AUS-Modul bieten wir Ihnen immer zum bestmöglichen Preis an. Einen Rabatt von 2% auf Dold 0050639 BH5928.47/61 DC24V 30-300S NOT-AUS-Modul können wir Ihnen gewähren, wenn Sie bei der Bestellung die Zahlungsart Vorkasse wählen.

Darüber hinaus können Sie mit unseren attraktiven Staffelpreisen bei jedem Einkauf sparen. Schon ab 3 Stück bieten wir Dold 0050639 BH5928.47/61 DC24V 30-300S NOT-AUS-Modul für nur 499,80 EUR pro Stückan. Je mehr Sie bestellen, desto günstiger wird Ihr Einkauf.
