Dold 0050715 BH5928.92/61 AC/DC24V 0,5-5S NOT-AUS-Modul

Ihre Wertung:
Durchschnittsbewertung
Artikelbewertung für Dold 0050715 BH5928.92/61 AC/DC24V 0,5-5S NOT-AUS-Modul
( 4.6 / 5 ) 7 Wertungen
Dold 0050715
Abbildung kann vom Original abweichen !
507,41 EUR
( 603,82 EUR inkl. MwSt. )
zzgl. Versandkosten: 55,00 €
oder ab 11,11 EUR monatl. Leasingrate
Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline
1x Dold 0050715 BH5928.92/61 AC/DC24V 0,5-5S NOT-AUS-Modul
Datenblatt:file_download Download
Lieske-Nr.:1312962
Hersteller-Nr.: 0050715
EAN-Code: 4030641507152
Gewicht:0.428 kg
Typ:BH5928.92 AC/DC24V 0,5-5S
Staffelpreise netto
Ab AnzahlPreis pro Stück
3499,80 EUR
6492,19 EUR
9484,58 EUR
12476,97 EUR

Produktinformationen zu Dold 0050715:

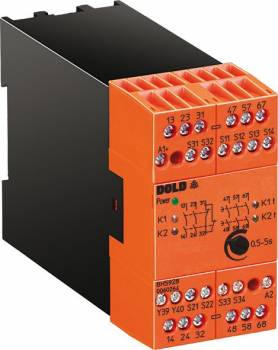

Das Dold Sicherheitsrelais BH5928.92 AC/DC24V 0,5-5S ist ein Not-Aus-Modul für den Einsatz in industriellen Sicherheitsanlagen. Es dient der Schutzfunktion von Personen und Maschinen, insbesondere in Anlagen mit Not-Aus-Schaltungen und der Überwachung von Schiebeschutzgittern. Das Gerät ist für den Einsatz in 1- oder 2-kanaligen Sicherheitskreisen ausgelegt und bietet eine einstellbare Zeitverzögerung im Bereich von 0,5 bis 5 Sekunden. Die Nennspannung beträgt AC/DC 24 V, wodurch es in vielen industriellen Steuerungsumgebungen einsetzbar ist. Die Baubreite von 45 mm ermöglicht eine kompakte Montage in Standard-Schalttafeln.

Einsatzbereiche
Das Sicherheitsrelais ist speziell für Anwendungen konzipiert, bei denen eine sichere Abschaltung von Maschinen erforderlich ist, beispielsweise bei Not-Aus-Schaltungen der Stop-Kategorie 1. Es eignet sich auch als Schutztürwächter, um den Zugang zu gefährdeten Bereichen zu überwachen. Die Funktionen sind so ausgelegt, dass sie in Anlagen mit erhöhten Sicherheitsanforderungen eingesetzt werden können, insbesondere in der Fertigungsindustrie, bei Werkzeugmaschinen oder in der Verpackungstechnik.

Funktionen und Ausstattung im Detail
Das Gerät verfügt über eine Kontaktbestückung mit 2 Schließern, 1 Öffner sofort und 3 Schließern rückfallverzögert. Die rückfallverzögerten Kontakte ermöglichen eine kontrollierte Abschaltung, die beispielsweise bei der Stillsetzung von Antrieben oder der Abschaltung von Werkzeugen nötig ist. Die Leitungsschlusserkennung am Ein-Taster (anschlussseitig an Klemmen S33–S34) erkennt Fehler im Steuerkreis, um eine ungewollte Abschaltung zu verhindern. Die Zustandsanzeige für den rückfallverzögerten Zeitkreis sowie LED-Anzeigen für Netz, Kanal 1/2 und Zeitverzögerung unterstützen die Diagnose und Wartung.

Technik verständlich erklärt
Das Sicherheitsrelais arbeitet nach den Normen für sicherheitsrelevante Steuerungen. Es erfüllt die Performance Level (PL) e und Kategorie 4 nach EN ISO 13849-1, was eine hohe Sicherheitsleistung bei der Vermeidung von Gefahren bedeutet. Zudem entspricht es dem Safety Integrity Level (SIL) 3 nach IEC/EN 62061, was die Zuverlässigkeit bei kritischen Funktionen bestätigt. Die Querschlusserkennung im Not-Aus-Steuerkreis kann über Klemmen aktiviert werden, um Fehler im Steuerkreis zu erkennen. Die maximale thermische Strombelastbarkeit beträgt 5 A, was die Verwendung mit Standardlasten ermöglicht. Die Anschlusstechnik erfolgt über abnehmbare Schraubklemmen, die auch für Litzen mit 2 x 1,5 mm² (mit Hülse und Kunststoffkragen DIN 46 228-1/-2/-3/-4) oder 2 x 2,5 mm² (mit Hülse DIN 46 228-1/-2/-3) geeignet sind.

Kompatibilität und Zubehör
Das Modul ist für die Verwendung in 1- oder 2-kanaligen Sicherheitsanlagen ausgelegt. Die Aktivierung erfolgt entweder über eine Ein-Taste an den Klemmen S33–S34 oder über eine automatische Ein-Funktion mit Brücke an S13–S14. Die Anschlussklemmen sind abnehmbar, was die Montage und Wartung erleichtert. Die Zulassungen umfassen UL-listed C/US, TÜV und CCC, was die Verwendung in verschiedenen Märkten ermöglicht.

Montage und Installation
Die Montage erfolgt in Standard-Schalttafeln mit einer Baubreite von 45 mm. Die abnehmbaren Schraubklemmen erleichtern die Verkabelung. Die Anschlussklemmen sind klar beschriftet, um eine korrekte Verdrahtung zu gewährleisten. Die LED-Anzeigen unterstützen die Inbetriebnahme und Wartung, indem sie den Betriebszustand visuell anzeigen.

Vorteile im Betrieb
Das Sicherheitsrelais bietet eine hohe Zuverlässigkeit durch die integrierte Querschlusserkennung und die Zustandsanzeige. Die einstellbare Zeitverzögerung ermöglicht eine anwendungsspezifische Anpassung der Abschaltzeit. Die Kombination aus sofortigen und verzögerten Kontakten erlaubt eine flexible Steuerung von Sicherheitsfunktionen. Die Zulassungen nach internationalen Normen (EN ISO 13849-1, IEC/EN 62061) gewährleisten die Eignung für sicherheitskritische Anwendungen. Die Anschlussklemmen sind für verschiedene Litzenquerschnitte geeignet, was die Flexibilität bei der Installation erhöht. Die LED-Anzeigen erleichtern die Diagnose und Wartung im Betrieb.

Technische Daten
1- / 2-kanalig1, 2
AnschlusstechnikAbnehmbare Schraubklemmen
Ausgangskontakte max.3 Schließer, 3 Schließer verzögert
Baubreite45 mm
Kat. / PL nach EN ISO 13849-14/e
SIL CL nach IEC/EN 620613
SIL nach IEC/EN 620613
Thermischer Strom Ith max.5 A
ZulassungenUL
GerätetypBH 5928
Als Schutztürwächter geeignetJa
QuerschlusserkennungJa
Variante
Kontaktbestückung2 Schließer, 1 Öffner sofort, 3 Schließer rückfallverzögert
NennspannungAC/DC 24 V
Zeitbereich0,5 - 5 s
Zulassungen und KennzeichenUL-listed C/US, TÜV, CCC
VarianteMit einstellbarer Zeitverzögerung


Produktdatenblatt
Datenblatt zu Dold 0050715, EAN: 4030641507152

Fragen & Antworten

Wie ist die Lieferzeit von Dold 0050715 BH5928.92/61 AC/DC24V 0,5-5S NOT-AUS-Modul ?

Der Artikel Dold 0050715 BH5928.92/61 AC/DC24V 0,5-5S NOT-AUS-Modul ist derzeit nicht auf Lager und muss auftragsbezogen bestellt werden.

Er ist erfahrungsgemäß innerhalb von 20 Arbeitstagen versandbereit. Die Lieferzeit bezieht sich in der Regel auf 1 Stück. Bei Bestellung von größeren Mengen, können wir die Lieferzeit unter Umständen verkürzen. Stellen Sie dazu einfach eine Anfrage über die gewünschte Menge von Dold 0050715 an unser Vertriebsteam, um eine genaue Lieferzeit zu erfahren.

Wie kann ich den Artikel zu einem günstigeren Preis kaufen?

Wir bieten Ihnen an Dold 0050715 BH5928.92/61 AC/DC24V 0,5-5S NOT-AUS-Modul bieten wir Ihnen immer zum bestmöglichen Preis an. Einen Rabatt von 2% auf Dold 0050715 BH5928.92/61 AC/DC24V 0,5-5S NOT-AUS-Modul können wir Ihnen gewähren, wenn Sie bei der Bestellung die Zahlungsart Vorkasse wählen.

Darüber hinaus können Sie mit unseren attraktiven Staffelpreisen bei jedem Einkauf sparen. Schon ab 3 Stück bieten wir Dold 0050715 BH5928.92/61 AC/DC24V 0,5-5S NOT-AUS-Modul für nur 499,80 EUR pro Stückan. Je mehr Sie bestellen, desto günstiger wird Ihr Einkauf.

Wir bieten für Ihren Bedarf auch individuelle Preise an. Ein entsprechendes Angebot erhalten Sie über das Formular Anfragen.
