Dold 0050946 BD9080.12 3AC400V UH AC/DC24-80V Phasenwächter Tv=0,1-5s

Ihre Wertung:
Durchschnittsbewertung
Artikelbewertung für Dold 0050946 BD9080.12 3AC400V UH AC/DC24-80V Phasenwächter Tv=0,1-5s
( 4.5 / 5 ) 13 Wertungen

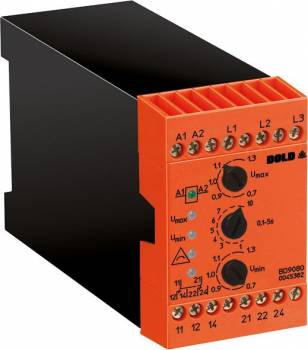

Dold 0050946
Abbildung kann vom Original abweichen !
435,95 EUR
( 518,78 EUR inkl. MwSt. )
zzgl. Versandkosten: 55,00 €
Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline
1x Dold 0050946 BD9080.12 3AC400V UH AC/DC24-80V Phasenwächter Tv=0,1-5s
Datenblatt:file_download Download
Lieske-Nr.:984478
Hersteller-Nr.: 0050946
EAN-Code: 4030641509460
Gewicht:0.35 kg
Typ:BD9080.12 3AC400V UH AC/DC24-80V
Staffelpreise netto
Ab AnzahlPreis pro Stück
4419,60 EUR
8403,25 EUR
12386,91 EUR
16370,56 EUR

Produktinformationen zu Dold 0050946:

Der Phasenwächter BD9080.12 von Dold ist ein industrieller Überwachungsschalter für dreiphasige Wechselspannungsnetze. Er dient der kontinuierlichen Überwachung von Spannungswerten, Phasenfolge, Asymmetrie und Netzausfall in Anlagen mit Nennspannung 3AC 400 V. Das Gerät arbeitet nach dem Ruhestromprinzip, bei dem das Ausgangsrelais im Fehlerfall nicht aktiviert wird, was eine sichere und präzise Fehlererkennung ermöglicht. Die Hilfsspannung beträgt AC/DC 24 bis 80 V, wodurch das Gerät flexibel in verschiedenen Schaltschrankumgebungen einsetzbar ist. Die Baubreite von 45 mm ermöglicht eine kompakte Montage in Standard-Schalttafeln.

Einsatzbereiche
Der BD9080.12 ist für den Einsatz in industriellen und gewerblichen Anlagen konzipiert, wo die Zuverlässigkeit der Stromversorgung kritisch ist. Er überwacht dreiphasige Netze auf Unter- und Überspannung, Asymmetrie, falsche Phasenfolge sowie Netzausfall. Diese Funktionen sind besonders wichtig in Produktionsanlagen, Pumpenstationen, Klimaanlagen oder bei Antrieben, wo ein unerwarteter Spannungsabfall oder eine Phasenstörung zu Schäden oder Stillständen führen kann. Die frühzeitige Erkennung von Störungen ermöglicht präventive Wartungsmaßnahmen und erhöht die Betriebssicherheit.

Funktionen und Ausstattung im Detail
Das Gerät verfügt über zwei Wechsler als Ausgangskontakte, die für die Steuerung von Hilfsrelais, Warnleuchten oder Abschaltgeräten genutzt werden können. Die Ansprechverzögerung ist einstellbar im Bereich von 0,1 bis 5 Sekunden, was eine Anpassung an spezifische Anforderungen der Anlage ermöglicht. Die Rückfallverzögerung liegt ebenfalls im Bereich von 0,1 bis 5 Sekunden, um kurzzeitige Spannungsschwankungen zu filtern und unnötige Auslösungen zu vermeiden. Die Messbereichsmaximalspannung beträgt 750 V, wobei der Standardmessbereich auf 3AC 400 V ausgelegt ist.

Technik verständlich erklärt
Der Phasenwächter erfasst die Spannungswerte der drei Phasen (L1, L2, L3) und vergleicht sie mit den eingestellten Grenzwerten. Bei Überschreitung der oberen oder unteren Spannungsgrenze (Einstellbereich 0,7 bis 1,3-fach der Nennspannung) oder bei Erkennung einer Asymmetrie (±8 bis 20 % Abweichung) oder falscher Phasenfolge wird das Ausgangsrelais aktiviert. Die LED-Anzeigen signalisieren den Betriebszustand: Eine LED zeigt die Anwesenheit der Hilfsspannung (A1/A2), eine weitere die Überspannung (U max.), eine dritte die Unterspannung (U min.), eine vierte die Asymmetrie, falsche Phasenfolge oder Netzausfall (Δ), und eine fünfte LED zeigt die Kontaktstellung des Relais an. Die Stromaufnahme beträgt etwa 0,5 mA pro Phase (L1, L2) und 0,8 mA (L3) bei Nennspannung.

Kompatibilität und Zubehör
Das Gerät ist für den Einsatz in Schaltschränken ausgelegt und entspricht der Norm IEC/EN 60255-1. Die Hilfsspannung kann aus dem zu überwachenden Netz entnommen werden, wodurch der zulässige Spannungsbereich des Netzes auf 0,8 bis 1,1-fach der Hilfsspannung beschränkt wird. Die maximale Betriebshöhe beträgt 2000 m über NN. Die Betriebstemperatur liegt zwischen -20 °C und +60 °C, die Lagerungstemperatur ebenfalls zwischen -20 °C und +60 °C. Die elektrische Lebensdauer beträgt bei 1 A und AC 230 V mindestens 250.000 Schaltspiele, die mechanische Lebensdauer mindestens 50 Millionen Schaltspiele. Die Kurzschlussfestigkeit ist mit einer maximalen Schmelzsicherung von 4 A gG/gL ausgelegt.

Montage und Installation
Der Phasenwächter wird in Schaltschränken montiert und an die drei Phasen (L1, L2, L3) sowie an die Hilfsspannungsanschlüsse (A1/A2) angeschlossen. Die Anschlussklemmen sind klar beschriftet: L1, L2, L3 für die Phasenspannung, A1/A2 für die Hilfsspannung, und die Kontakte 11-12-14 sowie 21-22-24 für die beiden Wechsler. Die Montage erfolgt in einem Schaltschrank mit einer Baubreite von 45 mm. Die Anschlussklemmen sind für eine sichere Verbindung ausgelegt, und die Geräteanzeige ermöglicht eine schnelle visuelle Überprüfung des Betriebszustands.

Vorteile im Betrieb
Durch die präzise und zuverlässige Überwachung der Netzparameter ermöglicht der BD9080.12 eine frühzeitige Erkennung von Störungen. Die einstellbare Ansprechverzögerung reduziert Fehlalarme durch kurzzeitige Spannungsschwankungen. Die LED-Anzeigen bieten eine klare visuelle Rückmeldung, wodurch die Fehlerlokalisierung beschleunigt wird. Die hohe Lebensdauer und die robuste Konstruktion sorgen für eine lange Betriebsdauer mit geringem Wartungsaufwand. Die Kompatibilität mit verschiedenen Hilfsspannungen und die Einhaltung der Norm IEC/EN 60255-1 gewährleisten eine sichere und standardkonforme Integration in bestehende Anlagen.

Technische Daten
1- / 3-phasig3
Ausgangskontakte2 Wechsler
Baubreite45 mm
GehäusebauformSchaltschrank
Messbereich max.750 V
Standardmessbereich3 AC 400 V
GerätetypBD 9080
AnsprechverzögerungJa
Variante
HilfsspannungAC/DC 24 - 80 V
Kontaktbestückung2 Wechsler
Nennspannung3AC 400 V
Rückfallverzögerung0,1 - 5 s
Zulassungen und KennzeichenCCC
VarianteRuhestromprinzip


Produktdatenblatt
Datenblatt zu Dold 0050946, EAN: 4030641509460

Fragen & Antworten

Wie ist die Lieferzeit von Dold 0050946 BD9080.12 3AC400V UH AC/DC24-80V Phasenwächter Tv=0,1-5s ?

Der Artikel Dold 0050946 BD9080.12 3AC400V UH AC/DC24-80V Phasenwächter Tv=0,1-5s ist derzeit nicht auf Lager und muss auftragsbezogen bestellt werden.

Er ist erfahrungsgemäß innerhalb von 20 Arbeitstagen versandbereit. Die Lieferzeit bezieht sich in der Regel auf 1 Stück. Bei Bestellung von größeren Mengen, können wir die Lieferzeit unter Umständen verkürzen. Stellen Sie dazu einfach eine Anfrage über die gewünschte Menge von Dold 0050946 an unser Vertriebsteam, um eine genaue Lieferzeit zu erfahren.

Wie kann ich den Artikel zu einem günstigeren Preis kaufen?

Wir bieten Ihnen an Dold 0050946 BD9080.12 3AC400V UH AC/DC24-80V Phasenwächter Tv=0,1-5s bieten wir Ihnen immer zum bestmöglichen Preis an. Einen Rabatt von 2% auf Dold 0050946 BD9080.12 3AC400V UH AC/DC24-80V Phasenwächter Tv=0,1-5s können wir Ihnen gewähren, wenn Sie bei der Bestellung die Zahlungsart Vorkasse wählen.

Darüber hinaus können Sie mit unseren attraktiven Staffelpreisen bei jedem Einkauf sparen. Schon ab 4 Stück bieten wir Dold 0050946 BD9080.12 3AC400V UH AC/DC24-80V Phasenwächter Tv=0,1-5s für nur 419,60 EUR pro Stückan. Je mehr Sie bestellen, desto günstiger wird Ihr Einkauf.

Wir bieten für Ihren Bedarf auch individuelle Preise an. Ein entsprechendes Angebot erhalten Sie über das Formular Anfragen.
