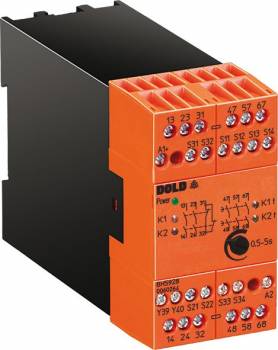

Dold 0051271 BH5928.47/61 DC24V 0,5-5S NOT-AUS-Modul

Ihre Wertung:
Durchschnittsbewertung
Artikelbewertung für Dold 0051271 BH5928.47/61 DC24V 0,5-5S NOT-AUS-Modul
( 4.6 / 5 ) 11 Wertungen
Dold 0051271
Abbildung kann vom Original abweichen !
507,41 EUR
( 603,82 EUR inkl. MwSt. )
zzgl. Versandkosten: 55,00 €
oder ab 11,11 EUR monatl. Leasingrate
Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline
1x Dold 0051271 BH5928.47/61 DC24V 0,5-5S NOT-AUS-Modul
Datenblatt:file_download Download
Lieske-Nr.:217926
Hersteller-Nr.: 0051271
EAN-Code: 4030641512712
Gewicht:0.428 kg
Typ:BH5928.47 DC24V 0,5-5S
Staffelpreise netto
Ab AnzahlPreis pro Stück
3499,80 EUR
6492,19 EUR
9484,58 EUR
12476,97 EUR

Produktinformationen zu Dold 0051271:

Das Dold Sicherheitsrelais BH5928.47 DC24V 0,5-5S ist ein Not-Aus-Modul mit integrierter Zeitverzögerung, speziell für den Einsatz in sicherheitskritischen Anlagen konzipiert. Es dient der Schutz von Personen und Maschinen durch die Realisierung von Not-Aus-Schaltungen gemäß Stop-Kategorie 1 und eignet sich insbesondere zur Überwachung von Schiebeschutzgittern. Das Gerät ist für den Einsatz in industriellen Umgebungen ausgelegt und bietet eine einstellbare Zeitverzögerung im Bereich von 0,5 bis 5 Sekunden, um sicherzustellen, dass Maschinen nach einem Not-Aus-Befehl kontrolliert und sicher abgeschaltet werden. Die Baubreite beträgt 45 mm, was eine kompakte Montage in Standard-Schalttafeln ermöglicht.

Einsatzbereiche
Das Sicherheitsrelais wird in Anlagen eingesetzt, bei denen eine sichere Abschaltung erforderlich ist, um Verletzungen oder Schäden zu vermeiden. Typische Einsatzfälle sind Maschinen mit beweglichen Teilen, die über Schutztüren oder -gitter abgesichert sind, sowie Anlagen, bei denen ein sofortiges Abschalten nach Betätigung eines Not-Aus-Tasters notwendig ist. Die Funktion als Schutztürwächter ermöglicht die Überwachung von Zugangsbereichen, wobei das Gerät sicherstellt, dass die Maschine nur dann in Betrieb genommen werden kann, wenn alle Schutztüren korrekt geschlossen sind.

Funktionen und Ausstattung im Detail
Das Gerät verfügt über eine Kontaktbestückung mit 3 Schließern, 1 sofort wirksamen Öffner und 1 rückfallverzögerten Schließer. Die Ausgangskontakte können maximal 3 Schließer (sofort) und 3 rückfallverzögerte Schließer umfassen, was eine flexible Ansteuerung verschiedener Lasten ermöglicht. Die Querschlusserkennung ist integriert und kann über die Klemmen aktiviert werden, um Fehler im Not-Aus-Steuerkreis zu erkennen. Die Zustandsanzeige für den rückfallverzögerten Zeitkreis sowie LED-Anzeigen für Netz, Kanal 1/2 und Zeitverzögerung unterstützen die Diagnose und Wartung. Die Anschlusstechnik erfolgt über abnehmbare Schraubklemmen, die eine sichere und schnelle Verkabelung ermöglichen. Die Leiteranschlüsse sind für 2 x 1,5 mm² Litze mit Hülse und Kunststoffkragen DIN 46 228-1/-2/-3/-4 oder 2 x 2,5 mm² Litze mit Hülse DIN 46 228-1/-2/-3 ausgelegt.

Technik verständlich erklärt
Die Zeitverzögerung von 0,5 bis 5 Sekunden ermöglicht eine kontrollierte Abschaltung, die je nach Anwendung angepasst werden kann. Die einstellbare Verzögerung sorgt dafür, dass Maschinen nicht sofort, sondern nach einer definierten Zeit abgeschaltet werden, was bei bestimmten Prozessen erforderlich ist, um Schäden zu vermeiden. Die Sicherheitsfunktionen sind gemäß internationalen Normen ausgelegt: Das Gerät entspricht der Performance Level (PL) e und Kategorie 4 nach EN ISO 13849-1, was die höchste Sicherheitsstufe für Sicherheitsfunktionen darstellt. Zudem erfüllt es die Anforderungen an SIL 3 nach IEC/EN 62061 und IEC/EN 61508, was die Zuverlässigkeit und Fehlerfreiheit unter Betriebsbedingungen garantiert. Die Thermische Strombelastbarkeit (Ith max.) beträgt 5 A, was die maximale Strombelastung für die Kontakte angibt.

Kompatibilität und Zubehör
Das Sicherheitsrelais ist für 1- oder 2-kanalige Beschaltung geeignet, wodurch es flexibel in verschiedene Sicherheitsarchitekturen integriert werden kann. Die Aktivierung erfolgt entweder über eine Ein-Taste an den Klemmen S33-S34 oder über eine automatische Ein-Funktion mit Brücke an S13-S14. Die Zulassungen umfassen UL-listed C/US, TÜV und CCC, was die Verwendung in verschiedenen Märkten ermöglicht. Die LED-Anzeigen für Netz, Kanal 1/2 und Zeitverzögerung unterstützen die visuelle Überwachung des Betriebszustands.

Montage und Installation
Die Montage erfolgt in Standard-Schalttafeln mit einer Baubreite von 45 mm. Die abnehmbaren Schraubklemmen erleichtern die Installation und Wartung. Die Verkabelung erfolgt gemäß den Schaltplänen im Datenblatt, wobei die Klemmenbelegung und die Funktionen der einzelnen Anschlüsse dokumentiert sind. Die Zustandsanzeige und die LED-Indikatoren ermöglichen eine schnelle Fehlerdiagnose während der Inbetriebnahme und im Betrieb.

Vorteile im Betrieb
Das Gerät bietet eine hohe Sicherheitsintegrität durch die Einhaltung der Normen EN ISO 13849-1 und IEC/EN 62061. Die Querschlusserkennung erhöht die Zuverlässigkeit des Systems, indem sie Fehler im Steuerkreis erkennt. Die einstellbare Zeitverzögerung ermöglicht eine anwendungsspezifische Anpassung, während die LED-Anzeigen eine schnelle Zustandsüberwachung ermöglichen. Die abnehmbaren Klemmenblöcke erleichtern die Wartung und Austauschbarkeit. Die Zulassungen UL, TÜV und CCC garantieren die Einsatzfähigkeit in verschiedenen Regionen.

Technische Daten
1- / 2-kanalig1, 2
AnschlusstechnikAbnehmbare Schraubklemmen
Ausgangskontakte max.3 Schließer, 3 Schließer verzögert
Baubreite45 mm
Kat. / PL nach EN ISO 13849-14/e
SIL CL nach IEC/EN 620613
SIL nach IEC/EN 620613
Thermischer Strom Ith max.5 A
ZulassungenUL
GerätetypBH 5928
Als Schutztürwächter geeignetJa
QuerschlusserkennungJa
Variante
Kontaktbestückung3 Schließer, 1 Öffner sofort, 1 Schließer rückfallverzögert
NennspannungDC 24 V
Zeitbereich0,5 - 5 s
Zulassungen und KennzeichenUL-listed C/US, TÜV, CCC
VarianteMit einstellbarer Zeitverzögerung


Produktdatenblatt
Datenblatt zu Dold 0051271, EAN: 4030641512712

Fragen & Antworten

Wie ist die Lieferzeit von Dold 0051271 BH5928.47/61 DC24V 0,5-5S NOT-AUS-Modul ?

Der Artikel Dold 0051271 BH5928.47/61 DC24V 0,5-5S NOT-AUS-Modul ist derzeit nicht auf Lager und muss auftragsbezogen bestellt werden.

Er ist erfahrungsgemäß innerhalb von 20 Arbeitstagen versandbereit. Die Lieferzeit bezieht sich in der Regel auf 1 Stück. Bei Bestellung von größeren Mengen, können wir die Lieferzeit unter Umständen verkürzen. Stellen Sie dazu einfach eine Anfrage über die gewünschte Menge von Dold 0051271 an unser Vertriebsteam, um eine genaue Lieferzeit zu erfahren.

Wie kann ich den Artikel zu einem günstigeren Preis kaufen?

Wir bieten Ihnen an Dold 0051271 BH5928.47/61 DC24V 0,5-5S NOT-AUS-Modul bieten wir Ihnen immer zum bestmöglichen Preis an. Einen Rabatt von 2% auf Dold 0051271 BH5928.47/61 DC24V 0,5-5S NOT-AUS-Modul können wir Ihnen gewähren, wenn Sie bei der Bestellung die Zahlungsart Vorkasse wählen.

Darüber hinaus können Sie mit unseren attraktiven Staffelpreisen bei jedem Einkauf sparen. Schon ab 3 Stück bieten wir Dold 0051271 BH5928.47/61 DC24V 0,5-5S NOT-AUS-Modul für nur 499,80 EUR pro Stückan. Je mehr Sie bestellen, desto günstiger wird Ihr Einkauf.

Wir bieten für Ihren Bedarf auch individuelle Preise an. Ein entsprechendes Angebot erhalten Sie über das Formular Anfragen.
