Dold 0051662 BD9080.12/001 3AC400V AC/DC24-80V Phasenwächter Tv=0,1-5s

Ihre Wertung:
Durchschnittsbewertung
Artikelbewertung für Dold 0051662 BD9080.12/001 3AC400V AC/DC24-80V Phasenwächter Tv=0,1-5s
( 4.7 / 5 ) 11 Wertungen

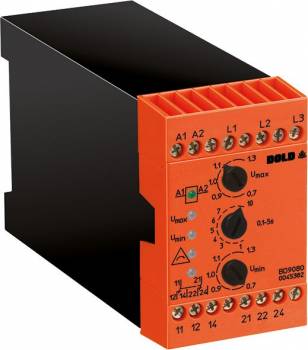

Dold 0051662
Abbildung kann vom Original abweichen !
435,95 EUR
( 518,78 EUR inkl. MwSt. )
zzgl. Versandkosten: 55,00 €
Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline
1x Dold 0051662 BD9080.12/001 3AC400V AC/DC24-80V Phasenwächter Tv=0,1-5s
Datenblatt:file_download Download
Lieske-Nr.:1313016
Hersteller-Nr.: 0051662
EAN-Code: 4030641516628
Gewicht:0.35 kg
Typ:BD9080.12/001 3AC400V AC/DC24-80V
Staffelpreise netto
Ab AnzahlPreis pro Stück
4429,41 EUR
8422,87 EUR
12416,33 EUR
16409,79 EUR

Produktinformationen zu Dold 0051662:

Der Phasenwächter BD9080.12/001 von Dold ist ein industrieller Überwachungsschalter für dreiphasige Wechselspannungsnetze. Er dient der kontinuierlichen Überwachung von Spannungswerten, Phasenfolge, Asymmetrie und Netzausfall in Anlagen mit Nennspannung 3AC 400 V. Das Gerät ist für den Einsatz in Schaltschränken konzipiert und bietet eine Baubreite von 45 mm, was es für Standard-Schalttafeln geeignet macht. Die Funktion basiert auf dem Arbeitsstromprinzip, bei dem das Ausgangsrelais im Fehlerfall aktiviert wird, um eine Reaktion auf Störungen zu ermöglichen.

Einsatzbereiche
Der Phasenwächter ist für industrielle Anwendungen vorgesehen, bei denen die Zuverlässigkeit der Stromversorgung entscheidend ist. Er wird eingesetzt in Anlagen mit elektrischen Antrieben, Pumpen, Kompressoren oder anderen Maschinen, die auf eine stabile dreiphasige Versorgung angewiesen sind. Die frühzeitige Erkennung von Spannungsschwankungen, Phasenausfall oder falscher Phasenfolge ermöglicht präventive Wartungsmaßnahmen und verhindert Schäden an teuren Maschinen. Die Überwachung erfolgt unabhängig davon, ob das Netz mit oder ohne Neutralleiter betrieben wird.

Funktionen und Ausstattung im Detail
Das Gerät überwacht die Spannung im Bereich von 0,7 bis 1,3-fach der Nennspannung (3AC 400 V), wobei bei Nutzung der Hilfsspannung aus dem überwachten Netz der Bereich auf 0,8 bis 1,1-fach eingeschränkt ist. Die Ansprechverzögerung ist einstellbar zwischen 0,1 und 5 Sekunden, was eine Anpassung an unterschiedliche Anforderungen ermöglicht. Die Rückfallverzögerung beträgt ebenfalls 0,1 bis 5 Sekunden. Die Asymmetrieerkennung erfolgt bei Abweichungen von ±8 bis ±20 % der Ansprechspannung, wobei der Fehlerwinkel bei etwa 120° ±15° liegt. Die Wiederholgenauigkeit beträgt ≤ ±0,5 % der Nennspannung.

Technik verständlich erklärt
Die Messung erfolgt über eine arithmetische Mittelwertbildung aus mehreren Halbwellen der rectifizierten Phasenspannungen L1/L2 und L2/L3, wobei L3 als Bezugsspannung dient. Die Stromaufnahme beträgt etwa 0,5 mA pro Phase L1 und L2 sowie 0,8 mA bei L3. Die Ausgangskontakte bestehen aus zwei Wechslerkontakten, die für Schaltvorgänge nach AC 15 (2 A/AC 230 V) und DC 13 (1 A/DC 24 V) ausgelegt sind. Die elektrische Lebensdauer beträgt bei 1 A/AC 230 V etwa 250.000 Schaltspiele, die mechanische Lebensdauer mindestens 50 Millionen Schaltspiele.

Kompatibilität und Zubehör
Das Gerät ist nach IEC/EN 60255-1 spezifiziert und entspricht den Anforderungen für Überwachungseinrichtungen in industriellen Anlagen. Die Zulassung CCC ist angegeben. Die maximale Messspannung beträgt 750 V, wobei andere Spannungen auf Anfrage verfügbar sind. Die Betriebstemperatur liegt zwischen -20 °C und +60 °C, die Lagerungstemperatur ebenfalls zwischen -20 °C und +60 °C. Die Betriebshöhe ist auf ≤ 2000 m begrenzt. Die Luft- und Kriechstrecken entsprechen einem Verschmutzungsgrad 2 mit einer Bemessungsstoßspannung von 6 kV (Hilfsspannung/Messeingang, Hilfsspannung/Kontakte, Messeingang/Kontakte) und 4 kV (Kontakt/Kontakt) gemäß IEC 60664-1.

Montage und Installation
Der Phasenwächter wird in Schaltschränken montiert und ist für Dauerbetrieb ausgelegt. Die Anschlussklemmen sind für die Phasenspannungen L1, L2, L3 sowie für die Hilfsspannung A1/A2 vorgesehen. Die Ausgangskontakte (11–14 und 21–24) dienen der Signalübertragung an externe Geräte. Die Installation erfolgt gemäß den technischen Daten und den Angaben im Datenblatt, wobei die maximale Kurzschlussfestigkeit durch eine Schmelzsicherung mit 4 A gG/gL gewährleistet wird.

Vorteile im Betrieb
Durch die integrierte LED-Anzeige für Hilfsspannung, Überspannung, Unterspannung, Asymmetrie/Phasenfolge/Netzausfall und Kontaktstellung ist der Status des Geräts visuell erkennbar. Die einstellbare Ansprechverzögerung ermöglicht eine Anpassung an die spezifischen Anforderungen der Anlage. Die frühzeitige Fehlererkennung reduziert Ausfallzeiten und unterstützt die präventive Wartung. Die hohe mechanische und elektrische Lebensdauer sorgt für eine lange Betriebsdauer mit geringem Wartungsaufwand.

Technische Daten
1- / 3-phasig3
Ausgangskontakte2 Wechsler
Baubreite45 mm
GehäusebauformSchaltschrank
Messbereich max.750 V
Standardmessbereich3 AC 400 V
GerätetypBD 9080
AnsprechverzögerungJa
Variante
HilfsspannungAC/DC 24 - 80 V
Kontaktbestückung2 Wechsler
Nennspannung3AC 400 V
Rückfallverzögerung0,1 - 5 s
Zulassungen und KennzeichenCCC
VarianteArbeitsstromprinzip


Produktdatenblatt
Datenblatt zu Dold 0051662, EAN: 4030641516628

Fragen & Antworten

Wie ist die Lieferzeit von Dold 0051662 BD9080.12/001 3AC400V AC/DC24-80V Phasenwächter Tv=0,1-5s ?

Der Artikel Dold 0051662 BD9080.12/001 3AC400V AC/DC24-80V Phasenwächter Tv=0,1-5s ist derzeit nicht auf Lager und muss auftragsbezogen bestellt werden.

Er ist erfahrungsgemäß innerhalb von 20 Arbeitstagen versandbereit. Die Lieferzeit bezieht sich in der Regel auf 1 Stück. Bei Bestellung von größeren Mengen, können wir die Lieferzeit unter Umständen verkürzen. Stellen Sie dazu einfach eine Anfrage über die gewünschte Menge von Dold 0051662 an unser Vertriebsteam, um eine genaue Lieferzeit zu erfahren.

Wie kann ich den Artikel zu einem günstigeren Preis kaufen?

Wir bieten Ihnen an Dold 0051662 BD9080.12/001 3AC400V AC/DC24-80V Phasenwächter Tv=0,1-5s bieten wir Ihnen immer zum bestmöglichen Preis an. Einen Rabatt von 2% auf Dold 0051662 BD9080.12/001 3AC400V AC/DC24-80V Phasenwächter Tv=0,1-5s können wir Ihnen gewähren, wenn Sie bei der Bestellung die Zahlungsart Vorkasse wählen.

Darüber hinaus können Sie mit unseren attraktiven Staffelpreisen bei jedem Einkauf sparen. Schon ab 4 Stück bieten wir Dold 0051662 BD9080.12/001 3AC400V AC/DC24-80V Phasenwächter Tv=0,1-5s für nur 429,41 EUR pro Stückan. Je mehr Sie bestellen, desto günstiger wird Ihr Einkauf.

Wir bieten für Ihren Bedarf auch individuelle Preise an. Ein entsprechendes Angebot erhalten Sie über das Formular Anfragen.
