Dold 0053089 BH5903.03/00000/61 DC24V NOT-AUS-Modul

Ihre Wertung:
Durchschnittsbewertung
Artikelbewertung für Dold 0053089 BH5903.03/00000/61 DC24V NOT-AUS-Modul
( 4.4 / 5 ) 5 Wertungen

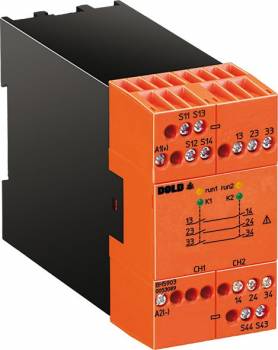

Dold 0053089
Abbildung kann vom Original abweichen !
Dold 0053089Dold 0053089
544,37 EUR
( 647,80 EUR inkl. MwSt. )
zzgl. Versandkosten: 55,00 €
oder ab 11,92 EUR monatl. Leasingrate
Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline
1x Dold 0053089 BH5903.03/00000/61 DC24V NOT-AUS-Modul
Datenblatt:file_download Download
Lieske-Nr.:1583182
Hersteller-Nr.: 0053089
EAN-Code: 4030641530891
Gewicht:0.32 kg
Typ:BH5903.03/00000 DC24V
Staffelpreise netto
Ab AnzahlPreis pro Stück
3523,96 EUR
6503,54 EUR
9483,13 EUR
12462,71 EUR

Produktinformationen zu Dold 0053089:

Das Sicherheitsrelais Dold BH5903.03/00000 DC24V ist ein spezialisiertes Not-Aus-Modul für den Einsatz in industriellen Anlagen, insbesondere in Systemen, die bei Spannungswiederkehr nach einem Netzausfall automatisch wiederanlaufen sollen, wie beispielsweise in Kompressorsteuerungen oder Wasser- und Abwassertechnik. Das Gerät ist für den 2-kanaligen Anschluss eines Not-Aus-Tasters ausgelegt und bietet eine sichere, redundante Steuerung der Not-Aus-Funktion. Es verfügt über eine Kontaktbestückung mit 3 Schließerkontakten und ist für eine Nennspannung von DC 24 V ausgelegt. Die Baubreite beträgt 45 mm, was es für den Einsatz in Standard-DIN-Schalttafeln geeignet macht.

Einsatzbereiche
Das Sicherheitsrelais wird in Anlagen eingesetzt, bei denen eine sichere Abschaltung bei Not-Aus-Betätigung und eine kontrollierte Wiederanfahrt nach Netzausfall erforderlich sind. Typische Einsatzfelder sind Maschinensteuerungen, Pumpenaggregate, Kompressoren und Anlagen in der Abwasser- und Wasserversorgung. Die Funktion der automatischen Ein-Funktion bei Spannungswiederkehr – sofern der Not-Aus nicht betätigt wurde – ermöglicht eine kontinuierliche Betriebsbereitschaft ohne manuelle Rückstellung. Die Rückführschleife für externe Kontaktverstärkung erweitert die Anwendbarkeit in komplexen Sicherheitskreisen.

Funktionen und Ausstattung im Detail
Das Gerät speichert die Betätigung eines Not-Aus-Tasters und aktiviert die Sicherheitsfunktion entsprechend. Es erkennt Querschlüsse sowie Leitungsschluss- und Drahtbruch an allen Eingängen, was die Zuverlässigkeit der Sicherheitsfunktion erhöht. Die LED-Anzeigen für Kanal 1 und Kanal 2 sowie für Fehlerdiagnosen ermöglichen eine schnelle visuelle Überprüfung des Betriebszustands. Die Anschlusstechnik erfolgt über abnehmbare Schraubklemmen, die für Litzen mit 2 x 1,5 mm² (mit Hülse und Kunststoffkragen DIN 46228-1/-2/-3/-4) oder 2 x 2,5 mm² (mit Hülse DIN 46228-1/-2/-3) geeignet sind.

Technik verständlich erklärt
Das Sicherheitsrelais arbeitet nach den Normen der Sicherheitsfunktionen in der Industrie. Es erfüllt die Anforderungen der Performance Level (PL) e und Kategorie 4 nach EN ISO 13849-1, was eine hohe Sicherheitsleistung bei kritischen Anwendungen garantiert. Zudem entspricht es der SIL-Anspruchsgrenze (SIL CL) 3 nach IEC/EN 62061 und dem Safety Integrity Level (SIL 3) nach IEC/EN 61508. Der maximale thermische Strom beträgt 5 A, was die Belastbarkeit der Ausgangskontakte definiert. Die Querschlusserkennung sorgt dafür, dass ein Kurzschluss zwischen den Eingängen erkannt und die Sicherheitsfunktion entsprechend reagiert.

Kompatibilität und Zubehör
Das Modul ist für den 2-kanaligen Anschluss eines Not-Aus-Tasters konzipiert. Es kann in Kombination mit anderen Sicherheitskomponenten eingesetzt werden, insbesondere in Systemen, die eine Rückführschleife für externe Kontaktverstärkung benötigen. Die Zulassungen UL-listed C/US, TÜV und UKCA bestätigen die Konformität mit internationalen Sicherheitsstandards. Die Anschlussklemmen sind abnehmbar, was die Montage und Wartung erleichtert.

Montage und Installation
Das Gerät wird in DIN-Schalttafeln montiert. Die abnehmbaren Schraubklemmen ermöglichen eine flexible und sichere Verkabelung. Die Anschlussklemmen sind für die genannten Litzenquerschnitte ausgelegt, wobei die Verwendung von Hülse und Kunststoffkragen DIN 46228-1/-2/-3/-4 empfohlen wird. Die LED-Anzeigen unterstützen die Installation durch visuelle Zustandsanzeige.

Vorteile im Betrieb
Die automatische Ein-Funktion bei Spannungswiederkehr reduziert die Notwendigkeit manueller Rückstellung und erhöht die Betriebsbereitschaft. Die integrierte Fehlerdiagnose über LED-Anzeigen ermöglicht eine schnelle Identifizierung von Störungen. Die Querschlusserkennung und die Leitungsschluss- sowie Drahtbrucherkennung erhöhen die Zuverlässigkeit des Sicherheitskreises. Die Zulassungen nach UL, TÜV und UKCA gewährleisten die Einhaltung internationaler Sicherheitsstandards.

Technische Daten
1- / 2-kanalig1, 2
AnschlusstechnikAbnehmbare Schraubklemmen
Ausgangskontakte max.3 Schließer
Baubreite45 mm
Kat. / PL nach EN ISO 13849-14/e
SIL CL nach IEC/EN 620613
SIL nach IEC/EN 620613
Thermischer Strom Ith max.5 A
ZulassungenUL
GerätetypBH 5903
QuerschlusserkennungJa
Variante
Kontaktbestückung3 Schließer
NennspannungDC 24 V
Zulassungen und KennzeichenUL-listed C/US, TÜV, UKCA
VarianteFür 2-kanaligen Anschluß von einem Not-Aus-Taster


Produktdatenblatt
Datenblatt zu Dold 0053089, EAN: 4030641530891

Fragen & Antworten

Wie ist die Lieferzeit von Dold 0053089 BH5903.03/00000/61 DC24V NOT-AUS-Modul ?

Der Artikel Dold 0053089 BH5903.03/00000/61 DC24V NOT-AUS-Modul ist derzeit nicht auf Lager und muss auftragsbezogen bestellt werden.

Er ist erfahrungsgemäß innerhalb von 20 Arbeitstagen versandbereit. Die Lieferzeit bezieht sich in der Regel auf 1 Stück. Bei Bestellung von größeren Mengen, können wir die Lieferzeit unter Umständen verkürzen. Stellen Sie dazu einfach eine Anfrage über die gewünschte Menge von Dold 0053089 an unser Vertriebsteam, um eine genaue Lieferzeit zu erfahren.

Wie kann ich den Artikel zu einem günstigeren Preis kaufen?

Wir bieten Ihnen an Dold 0053089 BH5903.03/00000/61 DC24V NOT-AUS-Modul bieten wir Ihnen immer zum bestmöglichen Preis an. Einen Rabatt von 2% auf Dold 0053089 BH5903.03/00000/61 DC24V NOT-AUS-Modul können wir Ihnen gewähren, wenn Sie bei der Bestellung die Zahlungsart Vorkasse wählen.

Darüber hinaus können Sie mit unseren attraktiven Staffelpreisen bei jedem Einkauf sparen. Schon ab 3 Stück bieten wir Dold 0053089 BH5903.03/00000/61 DC24V NOT-AUS-Modul für nur 523,96 EUR pro Stückan. Je mehr Sie bestellen, desto günstiger wird Ihr Einkauf.

Wir bieten für Ihren Bedarf auch individuelle Preise an. Ein entsprechendes Angebot erhalten Sie über das Formular Anfragen.
