Dold 0053090 BH5903.03/00020/61 DC24V NOT-AUS-Modul

Ihre Wertung:
Durchschnittsbewertung
Artikelbewertung für Dold 0053090 BH5903.03/00020/61 DC24V NOT-AUS-Modul
( 4.5 / 5 ) 4 Wertungen
Dold 0053090

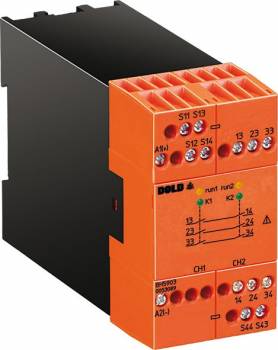

Abbildung kann vom Original abweichen !
Dold 0053090Dold 0053090
544,37 EUR
( 647,80 EUR inkl. MwSt. )
zzgl. Versandkosten: 55,00 €
oder ab 11,92 EUR monatl. Leasingrate
Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline
1x Dold 0053090 BH5903.03/00020/61 DC24V NOT-AUS-Modul
Datenblatt:file_download Download
Lieske-Nr.:1583181
Hersteller-Nr.: 0053090
EAN-Code: 4030641530907
Gewicht:0.32 kg
Typ:BH5903.03/00020 DC24V
Staffelpreise netto
Ab AnzahlPreis pro Stück
3523,96 EUR
6503,54 EUR
9483,13 EUR
12462,71 EUR

Produktinformationen zu Dold 0053090:

Das Dold Sicherheitsrelais BH5903.03/00020 DC24V ist ein Not-Aus-Modul für den Einsatz in industriellen Steuerungssystemen, insbesondere in Anlagen, die bei Spannungswiederkehr nach einem Netzausfall automatisch wiederanlaufen sollen, wie beispielsweise in Kompressorsteuerungen oder Wasser- und Abwassertechnik. Das Gerät ist für den 1-kanaligen Anschluss von zwei Not-Aus-Tastern ausgelegt und verfügt über eine integrierte Netzausfallerkennung. Es dient der sicheren Abschaltung von Maschinen und Anlagen im Notfall und gewährleistet eine kontrollierte Wiederinbetriebnahme nach Wiederherstellung der Versorgungsspannung, sofern kein Not-Aus betätigt wurde.

Einsatzbereiche
Das Sicherheitsrelais ist für den Einsatz in industriellen Anlagen konzipiert, die eine hohe Sicherheitsanforderung erfüllen müssen. Es wird insbesondere in Systemen eingesetzt, bei denen eine unkontrollierte Wiederanfahrt nach einem Stromausfall verhindert werden muss. Die Anwendungsbereiche umfassen beispielsweise die Automatisierungstechnik in der Fertigung, die Verfahrenstechnik sowie die Wasserversorgung und -entsorgung. Die integrierte Querschlusserkennung und die Leitungsschluss- sowie Drahtbrucherkennung an allen Eingängen erhöhen die Zuverlässigkeit der Sicherheitsfunktion.

Funktionen und Ausstattung im Detail
Das Gerät speichert die Betätigung eines Not-Aus-Tasters und aktiviert die Sicherheitsfunktion entsprechend. Bei Wiederkehr der Versorgungsspannung erfolgt eine automatische Ein-Funktion, sofern kein Not-Aus betätigt wurde. Die Rückführschleife ermöglicht eine externe Kontaktverstärkung, was die Integration in bestehende Steuerungssysteme erleichtert. Die Anzeige erfolgt über LED-Indikatoren für Kanal 1 und 2 sowie für Fehlerdiagnosen, die den Betrieb überwachen und Störungen erkennen lassen. Die Kontaktbestückung umfasst 3 Schließer, die für die Steuerung von Lasten im sicheren Bereich geeignet sind.

Technik verständlich erklärt
Das Sicherheitsrelais arbeitet mit einer Nennspannung von DC 24 V und ist für eine maximale thermische Strombelastung von 5 A ausgelegt. Die Anschlusstechnik erfolgt über abnehmbare Schraubklemmen, die eine flexible und sichere Verbindung ermöglichen. Die Klemmen sind für Litzen mit einem Querschnitt von bis zu 2,5 mm² ausgelegt, wobei auch die Verwendung von 1,5 mm² Litze mit Hülse und Kunststoffkragen nach DIN 46228-1/-2/-3/-4 möglich ist. Die Baubreite beträgt 45 mm, was eine kompakte Montage in Standard-Schalttafeln ermöglicht. Die integrierte Querschlusserkennung überwacht die Eingänge und erkennt Fehler wie Kurzschlüsse oder Unterbrechungen, um die Sicherheitsfunktion zu gewährleisten.

Kompatibilität und Zubehör
Das Gerät ist für den Einsatz in 1- und 2-kanaligen Systemen konzipiert, wobei die Variante BH5903.03/00020 speziell für den 1-kanaligen Anschluss von zwei Not-Aus-Tastern ausgelegt ist. Es entspricht den Sicherheitsanforderungen nach EN ISO 13849-1, wobei die Performance Level (PL) e und Kategorie 4 erreicht werden. Zudem erfüllt es die Anforderungen an den SIL 3 nach IEC/EN 62061 sowie die SIL-Anspruchsgrenze (SIL CL) 3 nach IEC/EN 61508. Die Zulassungen umfassen UL-listed C/US, TÜV und UKCA, was die Verwendung in verschiedenen Märkten ermöglicht.

Montage und Installation
Die Montage erfolgt in Standard-Schalttafeln mit einer Baubreite von 45 mm. Die abnehmbaren Schraubklemmen erleichtern die Installation und Wartung. Die Anschlussklemmen sind für die Verwendung mit Litzen nach DIN 46228 ausgelegt, was eine sichere und standardisierte Verbindung gewährleistet. Die LED-Anzeigen unterstützen die Inbetriebnahme und Wartung, indem sie den Betriebszustand und mögliche Fehler anzeigen.

Vorteile im Betrieb
Das Sicherheitsrelais bietet eine zuverlässige und sichere Abschaltung im Notfall, unterstützt durch die integrierte Fehlererkennung. Die automatische Wiederanfahrt bei Spannungswiederkehr, sofern kein Not-Aus betätigt wurde, reduziert Betriebsunterbrechungen. Die klare Anzeige über LEDs und die kompakte Bauform erleichtern die Integration in bestehende Systeme. Die Zulassungen nach UL, TÜV und UKCA sowie die Sicherheitszertifizierungen nach EN ISO 13849-1 und IEC/EN 62061 garantieren die Einhaltung internationaler Standards und erhöhen die Akzeptanz in der industriellen Anwendung.

Technische Daten
1- / 2-kanalig1, 2
AnschlusstechnikAbnehmbare Schraubklemmen
Ausgangskontakte max.3 Schließer
Baubreite45 mm
Kat. / PL nach EN ISO 13849-14/e
SIL CL nach IEC/EN 620613
SIL nach IEC/EN 620613
Thermischer Strom Ith max.5 A
ZulassungenUL
GerätetypBH 5903
QuerschlusserkennungJa
Variante
Kontaktbestückung3 Schließer
NennspannungDC 24 V
Zulassungen und KennzeichenUL-listed C/US, TÜV, UKCA
VarianteFür 1-kanaligen Anschluß von zwei Not-Aus-Tastern


Produktdatenblatt
Datenblatt zu Dold 0053090, EAN: 4030641530907

Fragen & Antworten

Wie ist die Lieferzeit von Dold 0053090 BH5903.03/00020/61 DC24V NOT-AUS-Modul ?

Der Artikel Dold 0053090 BH5903.03/00020/61 DC24V NOT-AUS-Modul ist derzeit nicht auf Lager und muss auftragsbezogen bestellt werden.

Er ist erfahrungsgemäß innerhalb von 20 Arbeitstagen versandbereit. Die Lieferzeit bezieht sich in der Regel auf 1 Stück. Bei Bestellung von größeren Mengen, können wir die Lieferzeit unter Umständen verkürzen. Stellen Sie dazu einfach eine Anfrage über die gewünschte Menge von Dold 0053090 an unser Vertriebsteam, um eine genaue Lieferzeit zu erfahren.

Wie kann ich den Artikel zu einem günstigeren Preis kaufen?

Wir bieten Ihnen an Dold 0053090 BH5903.03/00020/61 DC24V NOT-AUS-Modul bieten wir Ihnen immer zum bestmöglichen Preis an. Einen Rabatt von 2% auf Dold 0053090 BH5903.03/00020/61 DC24V NOT-AUS-Modul können wir Ihnen gewähren, wenn Sie bei der Bestellung die Zahlungsart Vorkasse wählen.

Darüber hinaus können Sie mit unseren attraktiven Staffelpreisen bei jedem Einkauf sparen. Schon ab 3 Stück bieten wir Dold 0053090 BH5903.03/00020/61 DC24V NOT-AUS-Modul für nur 523,96 EUR pro Stückan. Je mehr Sie bestellen, desto günstiger wird Ihr Einkauf.

Wir bieten für Ihren Bedarf auch individuelle Preise an. Ein entsprechendes Angebot erhalten Sie über das Formular Anfragen.
