Dold 0053092 BH5903.22/00020/61 DC24V NOT-AUS-Modul

Ihre Wertung:
Durchschnittsbewertung
Artikelbewertung für Dold 0053092 BH5903.22/00020/61 DC24V NOT-AUS-Modul
( 4.6 / 5 ) 27 Wertungen
Dold 0053092

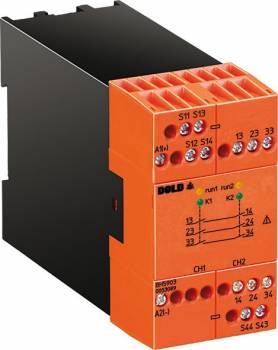

Abbildung kann vom Original abweichen !
Dold 0053092Dold 0053092
544,37 EUR
( 647,80 EUR inkl. MwSt. )
zzgl. Versandkosten: 55,00 €
oder ab 11,92 EUR monatl. Leasingrate
Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline
1x Dold 0053092 BH5903.22/00020/61 DC24V NOT-AUS-Modul
Datenblatt:file_download Download
Lieske-Nr.:1312965
Hersteller-Nr.: 0053092
EAN-Code: 4030641530921
Gewicht:0.32 kg
Typ:BH5903.22/00020 DC24V
Staffelpreise netto
Ab AnzahlPreis pro Stück
3523,96 EUR
6503,54 EUR
9483,13 EUR
12462,71 EUR

Produktinformationen zu Dold 0053092:

Das Dold Sicherheitsrelais Typ BH5903.22/00020 DC24V ist ein Not-Aus-Modul für den Einsatz in industriellen Steuerungssystemen, insbesondere in Anlagen, die bei Spannungswiederkehr nach einem Netzausfall automatisch wiederanlaufen sollen, beispielsweise in Kompressorsteuerungen oder in der Wasser- und Abwassertechnik. Das Gerät ist für den 1-kanaligen Anschluss von zwei Not-Aus-Tastern ausgelegt und verfügt über eine integrierte Netzausfallerkennung. Es wird mit einer Nennspannung von DC 24 V betrieben und ist für den Einsatz in sicherheitskritischen Anwendungen konzipiert, wobei es die Anforderungen an die Sicherheitsintegrität erfüllt.

Einsatzbereiche
Das Sicherheitsrelais ist für den Einsatz in industriellen Anlagen vorgesehen, bei denen eine sichere Abschaltung und eine kontrollierte Wiederanfahrt nach einem Stromausfall erforderlich sind. Typische Einsatzfelder sind Maschinensteuerungen, Pumpen- und Kompressoranlagen sowie Anlagen in der Prozessindustrie, in denen die Betriebssicherheit und die Vermeidung unkontrollierter Wiederanläufe im Vordergrund stehen. Die integrierte Netzausfallerkennung ermöglicht eine sichere Reaktion auf Stromunterbrechungen, wodurch das Risiko unerwarteter Maschinenbewegungen minimiert wird.

Funktionen und Ausstattung im Detail
Das Modul speichert die Betätigung eines Not-Aus-Tasters und aktiviert die Abschaltung der angeschlossenen Maschine. Bei Wiederkehr der Spannung nach einem Netzausfall erfolgt eine automatische Ein-Funktion, sofern kein Not-Aus betätigt wurde. Die Funktion der Querschlusserkennung überwacht die Eingänge auf unerlaubte Verbindungen zwischen den Kanälen, um Fehlalarme oder falsche Betätigungen zu vermeiden. Zudem erkennt das Gerät Leitungsschluss- und Drahtbruch an allen Eingängen, was die Zuverlässigkeit der Sicherheitsfunktion erhöht. Die Kontaktbestückung umfasst 2 Schließer und 1 Öffner als Meldekontakt, wodurch eine flexible Integration in bestehende Steuerungssysteme möglich ist.

Technik verständlich erklärt
Das Sicherheitsrelais arbeitet mit einer Nennspannung von DC 24 V und ist für eine maximale thermische Strombelastung von 5 A ausgelegt. Die Ausgangskontakte sind als Schließer ausgeführt, wobei maximal 3 Schließer verfügbar sind. Die Baubreite beträgt 45 mm, was eine kompakte Montage in Standard-Schalttafeln ermöglicht. Die Anschlusstechnik erfolgt über abnehmbare Schraubklemmen, die eine sichere und schnelle Verbindung von Leitungen mit Querschnitten bis zu 2,5 mm² ermöglichen. Die Klemmen sind für Litzen mit Hülse und Kunststoffkragen nach DIN 46228-1/-2/-3/-4 sowie für 2 x 1,5 mm² Litze mit Hülse DIN 46228-1/-2/-3/-4 geeignet. Die integrierten LED-Anzeigen signalisieren den Status der Kanäle 1 und 2 sowie Fehlerzustände, wodurch eine schnelle Diagnose im Betrieb möglich ist.

Kompatibilität und Zubehör
Das Gerät ist für den 1-kanaligen Anschluss von zwei Not-Aus-Tastern konzipiert und kann in Kombination mit anderen Sicherheitskomponenten eingesetzt werden, die die gleichen Normen erfüllen. Die Rückführschleife ermöglicht eine externe Kontaktverstärkung, wodurch die Signalübertragung über längere Strecken oder in elektrisch gestörten Umgebungen verbessert werden kann. Die Zulassungen umfassen UL-listed C/US, TÜV und UKCA, was die Verwendung in verschiedenen Märkten ermöglicht. Die Sicherheitsintegrität wird durch die Einhaltung der Normen EN ISO 13849-1 (Performance Level PL e, Kategorie 4) und IEC/EN 62061 (SIL CL 3, SIL 3) gewährleistet.

Montage und Installation
Die Montage erfolgt in Standard-Schalttafeln mit einer Baubreite von 45 mm. Die abnehmbaren Schraubklemmen erleichtern die Installation und Wartung. Die Anschlüsse sind klar beschriftet, wodurch eine fehlerfreie Verkabelung unterstützt wird. Die LED-Anzeigen ermöglichen eine visuelle Überprüfung des Betriebszustands und der Fehlerdiagnose direkt am Gerät.

Vorteile im Betrieb
Das Sicherheitsrelais bietet eine zuverlässige Abschaltung bei Not-Aus-Betätigung und eine sichere Wiederanfahrt nach Netzausfall. Die integrierte Diagnosefunktion mit LED-Anzeigen und Blinkcodes ermöglicht eine schnelle Fehlererkennung. Die Querschlusserkennung und die Drahtbrucherkennung erhöhen die Systemzuverlässigkeit. Die kompakte Bauform und die abnehmbaren Klemmen erleichtern die Installation und Wartung. Die Einhaltung der Sicherheitsnormen PL e, Kategorie 4 und SIL 3 gewährleistet den Einsatz in sicherheitskritischen Anwendungen.

Technische Daten
1- / 2-kanalig1, 2
AnschlusstechnikAbnehmbare Schraubklemmen
Ausgangskontakte max.3 Schließer
Baubreite45 mm
Kat. / PL nach EN ISO 13849-14/e
SIL CL nach IEC/EN 620613
SIL nach IEC/EN 620613
Thermischer Strom Ith max.5 A
ZulassungenUL
GerätetypBH 5903
QuerschlusserkennungJa
Variante
Kontaktbestückung2 Schließer, 1 Öffner als Meldekontakt
NennspannungDC 24 V
Zulassungen und KennzeichenUL-listed C/US, TÜV, UKCA
VarianteFür 1-kanaligen Anschluß von zwei Not-Aus-Tastern


Produktdatenblatt
Datenblatt zu Dold 0053092, EAN: 4030641530921
