Dold 0053116 BA9053/010 AC0,1-1A AC230V 0-20S Stromrelais

Ihre Wertung:
Durchschnittsbewertung
Artikelbewertung für Dold 0053116 BA9053/010 AC0,1-1A AC230V 0-20S Stromrelais
( 4.2 / 5 ) 14 Wertungen
Dold 0053116

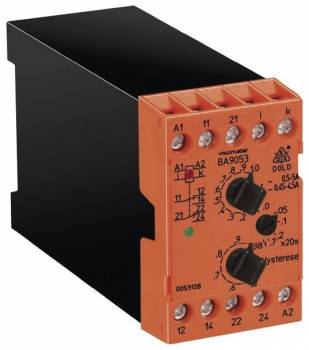

Abbildung kann vom Original abweichen !
Dold 0053116Dold 0053116
263,30 EUR
( 313,33 EUR inkl. MwSt. )
zzgl. Versandkosten: 55,00 €
Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline
1x Dold 0053116 BA9053/010 AC0,1-1A AC230V 0-20S Stromrelais
Datenblatt:file_download Download
Lieske-Nr.:277311
Hersteller-Nr.: 0053116
EAN-Code: 4030641531164
Gewicht:0.31 kg
Typ:BA9053/010 AC0,1-1A AC230V 0-20S
Staffelpreise netto
Ab AnzahlPreis pro Stück
4253,43 EUR
8243,55 EUR
12233,68 EUR
16223,81 EUR

Produktinformationen zu Dold 0053116:

Das Dold Stromrelais BA9053/010 ist ein Überstromrelais der VARIMETER-Serie, konzipiert zur Überwachung von 1-phasigen Gleich- und Wechselstromnetzen. Es dient der kontinuierlichen Messung und Überwachung der Stromaufnahme elektrischer Verbraucher, um frühzeitig Abweichungen vom Sollwert zu erkennen. Die Geräteinstellung erfolgt über Drehschalter an der Frontseite, wodurch eine einfache und bedienerfreundliche Anpassung des Ansprech- und Rückfallwerts möglich ist. Die Funktion basiert auf dem Arbeitsstromprinzip, bei dem das Relais als Überstromrelais arbeitet, jedoch auch als Unterstromrelais eingesetzt werden kann. Die Hysterese ist abhängig vom eingestellten Ansprechwert, was eine präzise Schaltverhalten ermöglicht.

Einsatzbereiche
Das Relais ist für industrielle Anwendungen sowie für Bahnanwendungen geeignet. Es überwacht die Stromaufnahme in elektrischen Anlagen, um Ausfälle durch Überlastung oder Unterlastung zu vermeiden. Die frühzeitige Erkennung von Störungen unterstützt die präventive Wartung und erhöht die Betriebssicherheit. Die Anwendung erfolgt in Schaltschränken, wobei das Gerät eine Baubreite von 45 mm aufweist, was es für Standard-Schalttafeln geeignet macht.

Funktionen und Ausstattung im Detail
Das Gerät verfügt über 2 Wechsler als Ausgangskontakte, die galvanisch vom Messkreis getrennt sind. Die Hilfsspannung beträgt AC 230 V, wodurch eine sichere und zuverlässige Stromversorgung für den Hilfskreis gewährleistet ist. Die Messbereiche sind auf AC 0,1 bis 1 A ausgelegt, wobei die Geräte für sinusförmige Wechselströme in Effektivwert abgeglichen sind. Die Messung erfolgt über den arithmetischen Mittelwert des gleichgerichteten Messstromes. Die Schaltverzögerung beträgt 0 bis 20 Sekunden, wodurch das Schalten nach Überschreiten des Einstellwerts verzögert wird. Die Ansprechverzögerung ist aktiv, was bedeutet, dass das Relais nach Erreichen des Ansprechwerts nicht sofort schaltet, sondern eine kurze Verzögerung einbaut.

Technik verständlich erklärt
Die Technik des Relais basiert auf einem internen Messwiderstand (Shunt), der den Messstrom in ein messbares Spannungssignal umwandelt. Die Messfrequenz kann bis zu 5 kHz betragen, was eine genaue Erfassung auch bei schnell veränderlichen Strömen ermöglicht. Die galvanische Trennung zwischen Hilfs- und Messkreis schützt die Steuerungselektronik vor Störungen durch den Messstrom. Die LED-Anzeigen signalisieren den Betriebszustand: eine grüne LED leuchtet bei anliegender Hilfsspannung, eine gelbe LED bei aktiviertem Ausgangsrelais. Diese visuelle Rückmeldung erleichtert die Diagnose im Betrieb.

Kompatibilität und Zubehör
Das Relais ist für den Einsatz in 1-phasigen Systemen ausgelegt und kann in Kombination mit anderen VARIMETER-Modellen eingesetzt werden. Es ist nach den Normen IEC/EN 60255-1 und IEC/EN 60947-1 konform. Die Zulassungen UKCA und CCC bestätigen die Einhaltung der jeweiligen Sicherheits- und Qualitätsstandards. Die Geräte sind für eine hohe Überlastbarkeit ausgelegt, wobei der maximale zulässige Dauerstrom je nach Messbereich variiert. Die Anlaufüberbrückung ist in dieser Variante nicht vorhanden, was bedeutet, dass das Relais bei Inbetriebnahme nicht automatisch den Anlaufstrom überbrückt.

Montage und Installation
Die Montage erfolgt in Schaltschränken, wobei die Baubreite von 45 mm die Einbaukompatibilität mit Standard-Schalttafeln gewährleistet. Die Anschlussklemmen sind klar beschriftet: A1/A2 für die Hilfsspannung, i/k für den Strom-Messeingang, sowie die Kontakte 11-14 und 21-24 für die beiden Wechsler. Die Installation erfordert keine speziellen Werkzeuge, da die Einstellungen über Drehschalter an der Frontseite vorgenommen werden.

Vorteile im Betrieb
Die präzise und zuverlässige Messung ermöglicht eine schnelle Fehlerlokalisierung und reduziert die Downtime von Anlagen. Die Schaltverzögerung verhindert unerwünschte Auslösungen bei kurzzeitigen Stromspitzen, während die Ansprechverzögerung eine stabile Reaktion auf langsame Stromänderungen gewährleistet. Die LED-Anzeigen bieten eine visuelle Rückmeldung, die die Wartung und Diagnose im Betrieb erleichtert. Die galvanische Trennung erhöht die Sicherheit und verhindert Störungen im Steuerkreis.

Zulassungen und Kennzeichen
Das Gerät trägt die Zulassungen UKCA und CCC, was die Konformität mit den jeweiligen Sicherheits- und Qualitätsanforderungen bestätigt. Die Normen IEC/EN 60255-1 und IEC/EN 60947-1 legen die technischen Anforderungen für Mess- und Schutzeinrichtungen fest, denen das Relais entspricht. Die Herstellerangaben beziehen sich auf den technischen Stand zum Zeitpunkt der Ausgabe, wobei technische Verbesserungen jederzeit möglich sind.

Technische Daten
1- / 3-phasig1
Ausgangskontakte2 Wechsler
Baubreite45 mm
GehäusebauformSchaltschrank
GerätetypBA 9053
AnsprechverzögerungJa
Variante
AnlaufüberbrückungOhne
HilfsspannungAC 230 V
Kontaktbestückung2 Wechsler
MessbereichAC 0,1 - 1 A
Schaltverzögerung0 - 20 s
Zulassungen und KennzeichenUKCA, CCC
VarianteÜberstromrelais. Arbeitsstromprinzip. Schaltverzögerung bei Einstellwert


Produktdatenblatt
Datenblatt zu Dold 0053116, EAN: 4030641531164

Fragen & Antworten

Wie ist die Lieferzeit von Dold 0053116 BA9053/010 AC0,1-1A AC230V 0-20S Stromrelais ?

Der Artikel Dold 0053116 BA9053/010 AC0,1-1A AC230V 0-20S Stromrelais ist derzeit nicht auf Lager und muss auftragsbezogen bestellt werden.

Er ist erfahrungsgemäß innerhalb von 20 Arbeitstagen versandbereit. Die Lieferzeit bezieht sich in der Regel auf 1 Stück. Bei Bestellung von größeren Mengen, können wir die Lieferzeit unter Umständen verkürzen. Stellen Sie dazu einfach eine Anfrage über die gewünschte Menge von Dold 0053116 an unser Vertriebsteam, um eine genaue Lieferzeit zu erfahren.

Wie kann ich den Artikel zu einem günstigeren Preis kaufen?

Wir bieten Ihnen an Dold 0053116 BA9053/010 AC0,1-1A AC230V 0-20S Stromrelais bieten wir Ihnen immer zum bestmöglichen Preis an. Einen Rabatt von 2% auf Dold 0053116 BA9053/010 AC0,1-1A AC230V 0-20S Stromrelais können wir Ihnen gewähren, wenn Sie bei der Bestellung die Zahlungsart Vorkasse wählen.

Darüber hinaus können Sie mit unseren attraktiven Staffelpreisen bei jedem Einkauf sparen. Schon ab 4 Stück bieten wir Dold 0053116 BA9053/010 AC0,1-1A AC230V 0-20S Stromrelais für nur 253,43 EUR pro Stückan. Je mehr Sie bestellen, desto günstiger wird Ihr Einkauf.

Wir bieten für Ihren Bedarf auch individuelle Preise an. Ein entsprechendes Angebot erhalten Sie über das Formular Anfragen.
