Dold 0053128 BA9053/010 AC0,5-5A AC230V 0-20S Stromrelais

Ihre Wertung:
Durchschnittsbewertung
Artikelbewertung für Dold 0053128 BA9053/010 AC0,5-5A AC230V 0-20S Stromrelais
( 4.4 / 5 ) 24 Wertungen

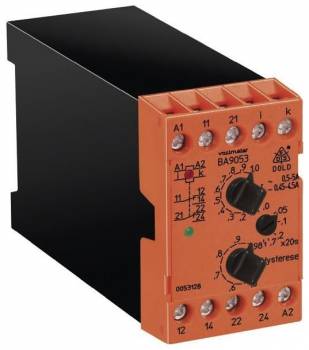

Dold 0053128
Abbildung kann vom Original abweichen !
Dold 0053128Dold 0053128
263,30 EUR
( 313,33 EUR inkl. MwSt. )
zzgl. Versandkosten: 55,00 €
Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline
1x Dold 0053128 BA9053/010 AC0,5-5A AC230V 0-20S Stromrelais
Datenblatt:file_download Download
Lieske-Nr.:951056
Hersteller-Nr.: 0053128
EAN-Code: 4030641531287
Gewicht:0.31 kg
Typ:BA9053/010 AC0,5-5A AC230V 0-20S
Staffelpreise netto
Ab AnzahlPreis pro Stück
4253,43 EUR
8243,55 EUR
12233,68 EUR
16223,81 EUR

Produktinformationen zu Dold 0053128:

Das Dold Stromrelais BA9053/010 ist ein Überstromrelais der VARIMETER-Serie, speziell für die Überwachung von 1-phasigen Wechselstromnetzen ausgelegt. Es dient zur kontinuierlichen Überwachung der Stromaufnahme elektrischer Verbraucher und ermöglicht durch frühzeitiges Erkennen von Abweichungen eine präventive Wartung, um Ausfälle in industriellen Anlagen zu vermeiden. Das Gerät arbeitet nach dem Arbeitsstromprinzip und schaltet bei Überschreitung des eingestellten Stromwerts mit einer Schaltverzögerung von 0 bis 20 Sekunden. Die Einstellung erfolgt über Drehschalter an der Gerätefront, wodurch eine bedienerfreundliche und präzise Anpassung an die jeweilige Anwendung möglich ist.

Einsatzbereiche
Das Relais ist für den Einsatz in Industrie- und Bahnanwendungen konzipiert, wo eine hohe Betriebssicherheit und Zuverlässigkeit erforderlich sind. Es überwacht Gleich- und Wechselströme und ist besonders geeignet, um Überlastungen in elektrischen Anlagen zu erkennen, beispielsweise in Motoren, Transformatoranlagen oder in der Prozesssteuerung. Die galvanische Trennung zwischen Hilfskreis und Messkreis gewährleistet eine sichere und störungsfreie Messung, auch bei hohen Störspannungen.

Funktionen und Ausstattung im Detail
Das Gerät verfügt über 2 Wechsler als Ausgangskontakte, die für die Steuerung externer Schaltkreise genutzt werden können. Die Messbereichsabdeckung liegt bei AC 0,5 bis 5 A, wobei der Messwert als arithmetischer Mittelwert des gleichgerichteten Stromes erfasst wird. Die Geräte sind für sinusförmige Wechselströme in Effektivwert abgeglichen. Die Ansprechverzögerung ist integriert und sorgt dafür, dass das Relais nicht sofort bei kurzzeitigen Stromspitzen reagiert, sondern erst nach Ablauf der eingestellten Verzögerungszeit. Dies verhindert unerwünschte Abschaltungen bei normalen Anlaufströmen.

Technik verständlich erklärt
Die Strommessung erfolgt über einen internen Messwiderstand (Shunt), der je nach Messbereich angepasst ist. Bei diesem Modell beträgt der interne Widerstand 3 mΩ. Die Hilfsspannung beträgt AC 230 V, die über die Klemmen A1 und A2 angeschlossen wird. Die Betriebsbereitschaft wird durch eine grüne LED angezeigt, während eine gelbe LED den Zustand des Ausgangsrelais signalisiert. Die Schaltverzögerung wirkt nach Überschreiten des Einstellwerts, wodurch eine kontrollierte Reaktion auf Überlastungen ermöglicht wird. Die Hysterese, also der Unterschied zwischen Ansprech- und Rückfallwert, ist abhängig vom eingestellten Wert und sorgt für eine stabile Schaltverhalten ohne Oszillationen.

Kompatibilität und Zubehör
Das Relais ist für den Einbau in Schaltschränke ausgelegt und besitzt eine Baubreite von 45 mm, was es in Standard-Schalttafeln einsetzbar macht. Es ist nach IEC/EN 60255-1 und IEC/EN 60947-1 normkonform und trägt die Zulassungen UKCA und CCC. Die galvanische Trennung zwischen Mess- und Hilfskreis ermöglicht eine sichere Integration in bestehende Anlagen. Es kann auch als Unterstromrelais eingesetzt werden, wobei die Schaltverzögerung dann nach Unterschreiten des Hysteresewerts wirkt.

Montage und Installation
Die Montage erfolgt in Standard-Schalttafeln mittels Schienenbefestigung. Die Anschlussklemmen sind klar beschriftet: A1/A2 für die Hilfsspannung, i/k für den Strom-Messeingang, und die Kontakte 11-14 sowie 21-24 für die beiden Wechsler. Die Einstellung der Ansprech- und Hysterese-Werte erfolgt über Drehschalter an der Frontseite. Die Geräte sind für eine maximale Überlastbarkeit ausgelegt, wobei der maximale zulässige Strom für 3 Sekunden bei 800 mA liegt (bei 0,5–5 A Messbereich). Die Messfrequenz kann bis zu 5 kHz betragen, was die Verwendung in Anlagen mit hohen Frequenzen ermöglicht.

Vorteile im Betrieb
Durch die präzise und zuverlässige Stromüberwachung unterstützt das Relais die präventive Wartung und ermöglicht eine schnellere Fehlerlokalisierung. Die integrierte Schaltverzögerung verhindert unnötige Abschaltungen bei kurzzeitigen Lastspitzen. Die klare LED-Anzeige erleichtert die Diagnose im Betrieb. Das Gerät ist für den Einsatz in industriellen Umgebungen ausgelegt und bietet eine hohe Betriebssicherheit durch galvanische Trennung und robuste Konstruktion. Die Einhaltung der Normen IEC/EN 60255-1 und IEC/EN 60947-1 gewährleistet eine sichere und standardkonforme Integration in bestehende Systeme.

Technische Daten
1- / 3-phasig1
Ausgangskontakte2 Wechsler
Baubreite45 mm
GehäusebauformSchaltschrank
GerätetypBA 9053
AnsprechverzögerungJa
Variante
AnlaufüberbrückungOhne
HilfsspannungAC 230 V
Kontaktbestückung2 Wechsler
MessbereichAC 0,5 - 5 A
Schaltverzögerung0 - 20 s
Zulassungen und KennzeichenUKCA, CCC
VarianteÜberstromrelais. Arbeitsstromprinzip. Schaltverzögerung bei Einstellwert


Produktdatenblatt
Datenblatt zu Dold 0053128, EAN: 4030641531287

Fragen & Antworten

Wie ist die Lieferzeit von Dold 0053128 BA9053/010 AC0,5-5A AC230V 0-20S Stromrelais ?

Der Artikel Dold 0053128 BA9053/010 AC0,5-5A AC230V 0-20S Stromrelais ist derzeit nicht auf Lager und muss auftragsbezogen bestellt werden.

Er ist erfahrungsgemäß innerhalb von 20 Arbeitstagen versandbereit. Die Lieferzeit bezieht sich in der Regel auf 1 Stück. Bei Bestellung von größeren Mengen, können wir die Lieferzeit unter Umständen verkürzen. Stellen Sie dazu einfach eine Anfrage über die gewünschte Menge von Dold 0053128 an unser Vertriebsteam, um eine genaue Lieferzeit zu erfahren.

Wie kann ich den Artikel zu einem günstigeren Preis kaufen?

Wir bieten Ihnen an Dold 0053128 BA9053/010 AC0,5-5A AC230V 0-20S Stromrelais bieten wir Ihnen immer zum bestmöglichen Preis an. Einen Rabatt von 2% auf Dold 0053128 BA9053/010 AC0,5-5A AC230V 0-20S Stromrelais können wir Ihnen gewähren, wenn Sie bei der Bestellung die Zahlungsart Vorkasse wählen.

Darüber hinaus können Sie mit unseren attraktiven Staffelpreisen bei jedem Einkauf sparen. Schon ab 4 Stück bieten wir Dold 0053128 BA9053/010 AC0,5-5A AC230V 0-20S Stromrelais für nur 253,43 EUR pro Stückan. Je mehr Sie bestellen, desto günstiger wird Ihr Einkauf.

Wir bieten für Ihren Bedarf auch individuelle Preise an. Ein entsprechendes Angebot erhalten Sie über das Formular Anfragen.
