Dold 0053138 BA9053/010 AC1-10A AC230V 0-20S Stromrelais

Ihre Wertung:
Durchschnittsbewertung
Artikelbewertung für Dold 0053138 BA9053/010 AC1-10A AC230V 0-20S Stromrelais
( 4.6 / 5 ) 8 Wertungen
Dold 0053138
Abbildung kann vom Original abweichen !
Dold 0053138Dold 0053138
263,30 EUR
( 313,33 EUR inkl. MwSt. )
zzgl. Versandkosten: 55,00 €
Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline
1x Dold 0053138 BA9053/010 AC1-10A AC230V 0-20S Stromrelais
Datenblatt:file_download Download
Lieske-Nr.:518441
Hersteller-Nr.: 0053138
EAN-Code: 4030641531386
Gewicht:0.31 kg
Typ:BA9053/010 AC1-10A AC230V 0-20S
Staffelpreise netto
Ab AnzahlPreis pro Stück
4253,43 EUR
8243,55 EUR
12233,68 EUR
16223,81 EUR

Produktinformationen zu Dold 0053138:

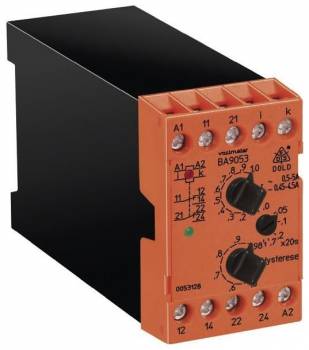

Das Dold Stromrelais BA9053/010 ist ein Überstromrelais der VARIMETER-Serie, ausgelegt für die Überwachung von 1-phasigen Wechselstromnetzen im Bereich von AC 1 bis 10 A. Es dient der kontinuierlichen Überwachung der Stromaufnahme elektrischer Verbraucher und ermöglicht durch frühzeitige Erkennung von Abweichungen eine präventive Wartung, um Ausfälle in industriellen Anlagen zu vermeiden. Das Gerät arbeitet nach dem Arbeitsstromprinzip und schaltet bei Überschreiten des eingestellten Schwellwerts mit einer Schaltverzögerung von 0 bis 20 Sekunden. Die Hilfsspannung beträgt AC 230 V, wodurch es in Standard-Schaltschränken betrieben werden kann. Die Baubreite von 45 mm entspricht dem Standardformat für Schaltschrankgeräte und ermöglicht eine einfache Montage in bestehende Schaltanlagen.

Einsatzbereiche
Das Relais ist für den Einsatz in Industrie- und Bahnanwendungen konzipiert, wo eine zuverlässige Stromüberwachung erforderlich ist. Es eignet sich insbesondere zur Überwachung von Motoren, Transformatoranlagen oder anderen Verbrauchern, bei denen ein plötzlicher Stromanstieg oder eine Unterbrechung der Stromversorgung kritisch sein kann. Die galvanische Trennung zwischen Hilfskreis und Messkreis gewährleistet eine sichere und störungsfreie Messung, auch bei hohen Störspannungen im Netz.

Funktionen und Ausstattung im Detail
Die Geräteeinstellung erfolgt über Drehschalter an der Frontseite, wodurch eine bedienerfreundliche und präzise Einstellung des Ansprech- und Rückfallwerts möglich ist. Die Hysterese, also der Unterschied zwischen Ansprech- und Rückfallwert, ist abhängig vom eingestellten Schwellwert und sorgt für eine stabile Schaltverhalten ohne Oszillationen. Das Gerät verfügt über 2 Wechsler als Ausgangskontakte, die für die Steuerung von Hilfsrelais, Signalanzeige oder Abschaltvorgängen genutzt werden können. Die LED-Anzeige zeigt die Betriebsbereitschaft (grüne LED) und die aktive Kontaktstellung (gelbe LED) an, was die Diagnose im Betrieb erleichtert.

Technik verständlich erklärt
Das Relais misst den arithmetischen Mittelwert des gleichgerichteten Messstromes. Bei Wechselstrom ist das Gerät auf den Effektivwert abgeglichen, was eine genaue Messung auch bei sinusförmigen Lasten ermöglicht. Die Messfrequenz kann bis zu 5 kHz betragen, was eine Anwendung auch bei hochfrequenten Lasten zulässt. Die Schaltverzögerung tv verzögert das Schalten nach Überschreiten des Einstellwerts, was bei kurzzeitigen Stromspitzen, etwa beim Anlauf von Motoren, verhindert, dass das Relais unerwünscht auslöst. In dieser Variante ist keine Anlaufüberbrückung vorhanden, sodass der Schaltvorgang direkt bei Überschreiten des Schwellwerts erfolgt.

Kompatibilität und Zubehör
Das Gerät ist nach IEC/EN 60255-1 und IEC/EN 60947-1 normkonform und trägt die Zulassungen UKCA und CCC. Es ist für den Einsatz in Schaltschränken ausgelegt und kann mit anderen Geräten der VARIMETER-Serie kombiniert werden. Die Klemmenbezeichnung erfolgt nach dem Standard: A1/A2 für die Hilfsspannung, i/k für den Strom-Messeingang, und 11/12/14 sowie 21/22/24 für die beiden Wechslerkontakte. Die Messbereiche sind für die jeweilige Variante festgelegt; bei dieser Ausführung beträgt der Bereich AC 1 bis 10 A.

Montage und Installation
Das Gerät wird in einem Schaltschrank montiert und erfordert eine feste Befestigung an einer Montageleiste. Die Anschlussklemmen sind für die Verbindung mit Kabeln ausgelegt, wobei die maximale zulässige Strombelastung und die Leiterquerschnitte gemäß den technischen Daten des Herstellers zu beachten sind. Die Hilfsspannung von AC 230 V wird über die Klemmen A1/A2 zugeführt. Die Strommessung erfolgt über die Klemmen i/k, wobei der Messstrom durch den internen Shuntwiderstand fließt.

Vorteile im Betrieb
Durch die präzise und zuverlässige Stromüberwachung ermöglicht das Relais eine höhere Betriebssicherheit und reduziert die Wartungsintervalle. Die LED-Anzeige und die klare Frontbedienung erleichtern die Inbetriebnahme und die Fehlerdiagnose. Die Schaltverzögerung verhindert unnötige Abschaltungen bei kurzzeitigen Lastspitzen, was die Verfügbarkeit der Anlage erhöht. Das Gerät ist für den Einsatz in industriellen Umgebungen ausgelegt und bietet eine hohe Überlastbarkeit, was es auch für anspruchsvolle Anwendungen geeignet macht.

Technische Daten
1- / 3-phasig1
Ausgangskontakte2 Wechsler
Baubreite45 mm
GehäusebauformSchaltschrank
GerätetypBA 9053
AnsprechverzögerungJa
Variante
AnlaufüberbrückungOhne
HilfsspannungAC 230 V
Kontaktbestückung2 Wechsler
MessbereichAC 1 - 10 A
Schaltverzögerung0 - 20 s
Zulassungen und KennzeichenUKCA, CCC
VarianteÜberstromrelais. Arbeitsstromprinzip. Schaltverzögerung bei Einstellwert


Produktdatenblatt
Datenblatt zu Dold 0053138, EAN: 4030641531386

Fragen & Antworten

Wie ist die Lieferzeit von Dold 0053138 BA9053/010 AC1-10A AC230V 0-20S Stromrelais ?

Der Artikel Dold 0053138 BA9053/010 AC1-10A AC230V 0-20S Stromrelais ist derzeit nicht auf Lager und muss auftragsbezogen bestellt werden.

Er ist erfahrungsgemäß innerhalb von 20 Arbeitstagen versandbereit. Die Lieferzeit bezieht sich in der Regel auf 1 Stück. Bei Bestellung von größeren Mengen, können wir die Lieferzeit unter Umständen verkürzen. Stellen Sie dazu einfach eine Anfrage über die gewünschte Menge von Dold 0053138 an unser Vertriebsteam, um eine genaue Lieferzeit zu erfahren.

Wie kann ich den Artikel zu einem günstigeren Preis kaufen?

Wir bieten Ihnen an Dold 0053138 BA9053/010 AC1-10A AC230V 0-20S Stromrelais bieten wir Ihnen immer zum bestmöglichen Preis an. Einen Rabatt von 2% auf Dold 0053138 BA9053/010 AC1-10A AC230V 0-20S Stromrelais können wir Ihnen gewähren, wenn Sie bei der Bestellung die Zahlungsart Vorkasse wählen.

Darüber hinaus können Sie mit unseren attraktiven Staffelpreisen bei jedem Einkauf sparen. Schon ab 4 Stück bieten wir Dold 0053138 BA9053/010 AC1-10A AC230V 0-20S Stromrelais für nur 253,43 EUR pro Stückan. Je mehr Sie bestellen, desto günstiger wird Ihr Einkauf.

Wir bieten für Ihren Bedarf auch individuelle Preise an. Ein entsprechendes Angebot erhalten Sie über das Formular Anfragen.
