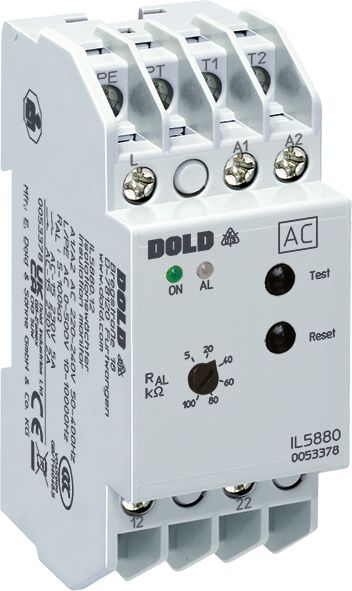

Dold 0053380 IL5880.12/200 AC50-400Hz 220-240V Isolationswächter 5-100k 10k-5M content_copy

Der Isolationswächter IL 5880.12/200 von Dold ist ein Gerät zur Überwachung des Isolationswiderstandes in ungeerdeten reinen Dreh- und Wechselstromnetzen (IT-Systemen) mit einer Nennspannung von AC 0 bis 500 V. Das Gerät arbeitet nach dem Ruhestromprinzip, bei dem die Ausgangsrelais im Fehlerfall nicht aktiviert werden, was eine sichere und zuverlässige Reaktion bei Erdschluss gewährleistet. Die Hilfsspannung beträgt AC 220 bis 240 V bei einer Frequenz von 50 bis 400 Hz, wodurch auch die Überwachung spannungsloser Systeme möglich ist. Die Baubreite beträgt 35 mm, und das Gerät ist für die Montage in Installations- und Industrieverteilern nach DIN 43880 ausgelegt.

Einsatzbereiche
Der IL 5880.12/200 ist für reine Dreh- und Wechselspannungsnetze mit einer Frequenz von 10 bis 10000 Hz geeignet. Er wird insbesondere in Anlagen eingesetzt, bei denen eine hohe Betriebssicherheit und vorbeugender Brand- und Anlagenschutz erforderlich sind. Dazu gehören beispielsweise mobile Stromerzeuger, industrielle Anlagen sowie Bahnanwendungen. Die separate Versorgungsspannung ermöglicht die Überwachung auch von stromlosen Verbrauchern, wie Motorwicklungen, die im Notfall eingeschaltet werden müssen.

Funktionen und Ausstattung im Detail
Das Gerät verfügt über zwei Wechsler als Ausgangskontakte, die für die Signalisierung von Alarm- und Vorwarnzuständen genutzt werden. Der Alarmwert ist einstellbar und liegt im Bereich von 5 bis 100 kΩ, wobei eine Variante auch einen Bereich von 10 bis 500 kΩ unterstützt. Zusätzlich ist ein einstellbarer Vorwarnwert von 10 kΩ bis 5 MΩ verfügbar, der eine frühzeitige Meldung bei abnehmendem Isolationswiderstand ermöglicht. Die Funktion der Ausgangsrelais ist programmierbar, wodurch zwischen Speicher- und Hystereseverhalten gewählt werden kann. Die Anzeige erfolgt über LEDs: eine grüne LED zeigt Betriebsbereitschaft an, eine rote LED signalisiert einen Erdschluss (Alarm), und eine gelbe LED weist auf den Vorwarnzustand hin.

Technik verständlich erklärt
Der Isolationswächter überwacht den Isolationswiderstand zwischen dem Netz und Erde. Bei Unterschreitung des eingestellten Alarmwerts wird ein Signal über die Ausgangsrelais ausgelöst. Die galvanische Trennung zwischen Messkreis, Hilfsspannung und Ausgangskontakten gewährleistet eine hohe Sicherheit. Die Einstellung des Ansprechwerts erfolgt über ein Potentiometer auf der Gerätefront, was eine bedienerfreundliche Anpassung ermöglicht. Die integrierte Lösch- und Prüftaste erlaubt die manuelle Rücksetzung und Prüfung des Geräts. Zusätzlich können externe Lösch- und Prüftasten angeschlossen werden, um die Bedienung in komplexen Anlagen zu vereinfachen.

Kompatibilität und Zubehör
Das Gerät ist nach IEC/EN 61557-8 normkonform und trägt die Zulassungen UKCA und CCC. Es ist in verschiedenen Bauformen erhältlich, wobei die Variante IL 5880/200 für Installationsverteiler mit unten liegenden Anschlussklemmen ausgelegt ist. Die Montage erfolgt entweder über Hutschiene oder Schrauben. Die Anschlussklemmen sind für die Verbindung mit dem überwachten IT-Netz, dem Schutzleiter, sowie für externe Prüf- und Löschtasten vorgesehen.

Montage und Installation
Die Montage erfolgt in Standard-Installationsverteiler oder Industrieverteiler nach DIN 43880. Die Bautiefe beträgt 61 mm, und die Anschlussklemmen sind unten angeordnet. Die Gerätefront ist mit einem Potentiometer für die Einstellung des Ansprechwerts sowie mit LEDs für Betriebszustand, Alarm und Vorwarnung ausgestattet.

Vorteile im Betrieb
Der IL 5880.12/200 bietet eine zuverlässige und frühzeitige Erkennung von Isolationsfehlern, was die Sicherheit von Anlagen und Personen erhöht. Die einfache Einstellung der Ansprechwerte und die programmierbaren Relaisfunktionen ermöglichen eine flexible Anpassung an unterschiedliche Anforderungen. Die integrierten LEDs und die Möglichkeit zur externen Bedienung erleichtern die Wartung und Prüfung des Geräts. Die galvanische Trennung und das Ruhestromprinzip sorgen für eine sichere und stabile Funktion auch unter kritischen Betriebsbedingungen.

Technische Daten
Ansprechwert	5 - 500 kΩ
Ansprechwert-Typ	Einstellbar
Baubreite	35 mm
Gehäusebauform	Installationsverteiler
IMD-Typ	AC
Nennspannung IT-System	AC 0 - 500 V
Gerätetyp	IL 5880
Anzeige für Erdschluss
Variante
Alarmwert	5 - 100 kOhm
Hilfsspannung	AC 220 - 240 V 50 - 400 Hz
Kontaktbestückung	2 x 1 Wechsler
Vorwarnwert	10 kOhm - 5 MOhm
Zulassungen und Kennzeichen	UKCA, CCC
Variante	Alarm- und Vorwarnwert einstellbar. Funktion der Ausgangsrelais einstellbar. Ruhestromprinzip

---
