Dold 0053480 BH5933.48 AC42V 50/60Hz Zweihand-Sicherheitsrelais

Ihre Wertung:
Durchschnittsbewertung
Artikelbewertung für Dold 0053480 BH5933.48 AC42V 50/60Hz Zweihand-Sicherheitsrelais
( 4.4 / 5 ) 7 Wertungen

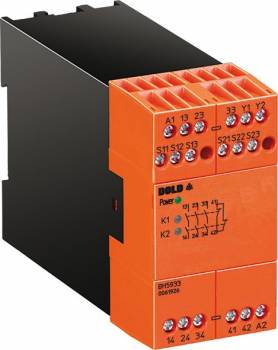

Dold 0053480
Abbildung kann vom Original abweichen !
Dold 0053480Dold 0053480
461,11 EUR
( 548,72 EUR inkl. MwSt. )
zzgl. Versandkosten: 55,00 €
Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline
1x Dold 0053480 BH5933.48 AC42V 50/60Hz Zweihand-Sicherheitsrelais
Datenblatt:file_download Download
Lieske-Nr.:1313039
Hersteller-Nr.: 0053480
EAN-Code: 4030641534806
Gewicht:0.428 kg
Typ:BH5933.48 AC42V 50/60HZ
Staffelpreise netto
Ab AnzahlPreis pro Stück
4457,65 EUR
8454,19 EUR
12450,74 EUR
16447,28 EUR

Produktinformationen zu Dold 0053480:

Das Dold Sicherheitsrelais Typ BH5933.48 AC42V 50/60Hz ist ein industriell einsetzbares Gerät zur sicherheitsgerichteten Steuerung von Maschinen, insbesondere in Anwendungen mit Zweihandschaltern. Es dient dem Freigeben und Unterbrechen eines Sicherheitsstromkreises, um Personen und Maschinen vor gefährlichen Bewegungen, beispielsweise bei Pressen der Metallbearbeitung, zu schützen. Das Gerät ist als kompakte, anschlussfertige Zweihandschaltung ausgelegt und ermöglicht die Überwachung externer Schütze über einen Rückführkreis, wodurch eine Kontaktvervielfachung oder -verstärkung realisiert wird.

Einsatzbereiche
Das Sicherheitsrelais ist für den Einsatz in industriellen Maschinen und Anlagen vorgesehen, bei denen eine sichere Bedienung durch Zweihandsteuerung erforderlich ist. Typische Anwendungsfelder umfassen Pressen, Werkzeugmaschinen und andere Arbeitsmaschinen mit gefährlichen Schließbewegungen. Die Einhaltung von Sicherheitsnormen ist hierbei entscheidend, weshalb das Gerät entsprechend zertifiziert ist.

Funktionen und Ausstattung im Detail
Das Gerät verfügt über eine Kontaktbestückung mit 3 Schließern und 1 Öffner, was eine flexible Integration in bestehende Steuerungen ermöglicht. Die Nennspannung beträgt AC 42 V bei 50/60 Hz, wodurch es für Standardnetzspannungen in industriellen Umgebungen geeignet ist. Die Anschlusstechnik erfolgt über abnehmbare Schraubklemmen, die eine sichere und einfache Verbindung von Leitungen ermöglichen. Die maximale Querschnittsgröße für die angeschlossenen Leitungen beträgt 2,5 mm², wobei auch Litzen mit Hülse nach DIN 46228-1/-2/-3/-4 verwendet werden können.

Technik verständlich erklärt
Das Sicherheitsrelais arbeitet nach dem Prinzip der zweihandgesteuerten Sicherheitsfunktion, bei der beide Hände des Bedieners zur Aktivierung erforderlich sind, um eine unbeabsichtigte Betätigung zu verhindern. Die integrierte Überwachungsfunktion sorgt dafür, dass der Sicherheitsstromkreis nur dann freigegeben wird, wenn beide Eingänge korrekt betätigt sind. Die thermische Belastbarkeit ist mit einem maximalen thermischen Strom von 5 A spezifiziert, was die Belastbarkeit der Kontakte unter Dauerbetrieb beschreibt. Die Baubreite beträgt 45 mm, was eine kompakte Montage auf Standard-Schalttafeln ermöglicht.

Kompatibilität und Zubehör
Das Gerät ist für die Verwendung mit Zweihandschaltern ausgelegt und kann in Kombination mit externen Schützen eingesetzt werden, um die Anzahl der verfügbaren Kontakte zu erhöhen. Die Rückführschaltung über die Anschlüsse Y1 und Y2 ermöglicht die Überwachung der externen Schütze. Die Zulassungen umfassen UL-listed C/US, TÜV und UKCA, was die Einhaltung internationaler Sicherheitsstandards bestätigt.

Montage und Installation
Die Montage erfolgt auf Standard-Schalttafeln mit einer Baubreite von 45 mm. Die abnehmbaren Schraubklemmen erleichtern die Installation und Wartung. Die Anschlussklemmen sind für die Verbindung von Litzen bis 2,5 mm² ausgelegt, wobei die Verwendung von Hülse nach DIN 46228-1/-2/-3/-4 empfohlen wird. Die Installation erfolgt gemäß den technischen Anweisungen des Herstellers, um die Sicherheitsfunktion zu gewährleisten.

Vorteile im Betrieb
Durch die integrierte Zweihandschaltung wird die Notwendigkeit einer separaten Schützsteuerung vermieden, was zu einer Kosteneinsparung führt. Die Überwachungsfunktion für externe Schütze erhöht die Zuverlässigkeit der gesamten Steuerung. Die Zulassungen nach EN ISO 13849-1 (Kategorie 4, Performance Level e), IEC/EN 62061 (SIL 3) und EN ISO 13851 (Sicherheitsniveau Typ III C) garantieren eine hohe Sicherheitsleistung. Die Baubreite von 45 mm ermöglicht eine platzsparende Montage in bestehenden Schaltanlagen.

Sicherheitsniveau und Zulassungen
Das Gerät erfüllt die Anforderungen an Sicherheitsfunktionen gemäß EN ISO 13849-1 (Kategorie 4, PL e), IEC/EN 62061 (SIL 3) und EN ISO 13851 (Typ III C). Diese Zulassungen sind entscheidend für den Einsatz in sicherheitskritischen Anwendungen. Die Zulassung UL-listed C/US sowie TÜV und UKCA bestätigen die Konformität mit internationalen Sicherheitsnormen.

Technische Daten
AnschlusstechnikAbnehmbare Schraubklemmen
Ausgangskontakte max.1 Öffner, 3 Schließer
Baubreite45 mm
Kat. / PL nach EN ISO 13849-14/e
SIL CL nach IEC/EN 620613
SIL nach IEC/EN 620613
Sicherheitsniveau nach EN 574lll C
Sicherheitsniveau nach EN ISO 13851lll C
Thermischer Strom Ith max.5 A
ZulassungenUL
GerätetypBH 5933
Variante
Kontaktbestückung3 Schließer, 1 Öffner
NennspannungAC 42 V 50/60 Hz
Zulassungen und KennzeichenUL-listed C/US, TÜV, UKCA


Produktdatenblatt
Datenblatt zu Dold 0053480, EAN: 4030641534806

Fragen & Antworten

Wie ist die Lieferzeit von Dold 0053480 BH5933.48 AC42V 50/60Hz Zweihand-Sicherheitsrelais ?

Der Artikel Dold 0053480 BH5933.48 AC42V 50/60Hz Zweihand-Sicherheitsrelais ist derzeit nicht auf Lager und muss auftragsbezogen bestellt werden.

Er ist erfahrungsgemäß innerhalb von 20 Arbeitstagen versandbereit. Die Lieferzeit bezieht sich in der Regel auf 1 Stück. Bei Bestellung von größeren Mengen, können wir die Lieferzeit unter Umständen verkürzen. Stellen Sie dazu einfach eine Anfrage über die gewünschte Menge von Dold 0053480 an unser Vertriebsteam, um eine genaue Lieferzeit zu erfahren.

Wie kann ich den Artikel zu einem günstigeren Preis kaufen?

Wir bieten Ihnen an Dold 0053480 BH5933.48 AC42V 50/60Hz Zweihand-Sicherheitsrelais bieten wir Ihnen immer zum bestmöglichen Preis an. Einen Rabatt von 2% auf Dold 0053480 BH5933.48 AC42V 50/60Hz Zweihand-Sicherheitsrelais können wir Ihnen gewähren, wenn Sie bei der Bestellung die Zahlungsart Vorkasse wählen.

Darüber hinaus können Sie mit unseren attraktiven Staffelpreisen bei jedem Einkauf sparen. Schon ab 4 Stück bieten wir Dold 0053480 BH5933.48 AC42V 50/60Hz Zweihand-Sicherheitsrelais für nur 457,65 EUR pro Stückan. Je mehr Sie bestellen, desto günstiger wird Ihr Einkauf.

Wir bieten für Ihren Bedarf auch individuelle Preise an. Ein entsprechendes Angebot erhalten Sie über das Formular Anfragen.
