Dold 0053510 BL5903.03/00000 AC230V NOT-AUS-Modul

Ihre Wertung:
Durchschnittsbewertung
Artikelbewertung für Dold 0053510 BL5903.03/00000 AC230V NOT-AUS-Modul
( 4.3 / 5 ) 6 Wertungen

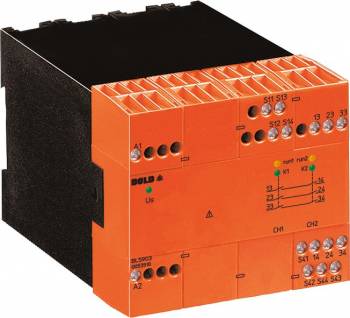

Dold 0053510
Abbildung kann vom Original abweichen !
698,84 EUR
( 831,62 EUR inkl. MwSt. )
zzgl. Versandkosten: 55,00 €
oder ab 15,30 EUR monatl. Leasingrate
Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline
1x Dold 0053510 BL5903.03/00000 AC230V NOT-AUS-Modul
Datenblatt:file_download Download
Lieske-Nr.:1583180
Hersteller-Nr.: 0053510
EAN-Code: 4030641535100
Gewicht:0.32 kg
Typ:BL5903.03/00000 AC230V
Staffelpreise netto
Ab AnzahlPreis pro Stück
3672,63 EUR
6646,43 EUR
9620,22 EUR
12594,01 EUR

Produktinformationen zu Dold 0053510:

Das Dold Sicherheitsrelais BL5903.03/00000 AC230V ist ein Not-Aus-Modul für den Einsatz in industriellen Steuerungssystemen, insbesondere in Anlagen, die nach einem Netzausfall automatisch wiederanlaufen sollen, wie beispielsweise in Kompressorsteuerungen oder in der Wasser- und Abwassertechnik. Das Gerät ist für den 2-kanaligen Anschluss eines Not-Aus-Tasters ausgelegt und dient der sicheren Abschaltung von Maschinen oder Anlagen im Notfall. Es verfügt über eine integrierte Netzausfallerkennung, die eine sichere Rückstellung nach Wiederherstellung der Spannung ermöglicht, sofern kein Not-Aus betätigt wurde.

Einsatzbereiche
Das Modul ist für Anwendungen in der industriellen Automatisierung konzipiert, wo eine hohe Sicherheitsintegrität gefordert ist. Es eignet sich insbesondere für Systeme, bei denen eine automatische Wiederanfahrt nach Stromwiederkehr notwendig ist, aber gleichzeitig die Betätigung eines Not-Aus-Tasters sicher gespeichert und überwacht werden muss. Die Anwendungsbereiche umfassen beispielsweise Pumpensteuerungen, Druckluftversorgungen oder Förderanlagen, in denen eine unkontrollierte Wiederanfahrt nach Stromausfall vermieden werden muss.

Funktionen und Ausstattung im Detail
Das Gerät speichert die Betätigung eines Not-Aus-Tasters und aktiviert die Abschaltung der angeschlossenen Last. Bei Wiederkehr der Netzspannung wird automatisch die Ein-Funktion aktiviert, sofern kein Not-Aus betätigt wurde. Die Querschlusserkennung überwacht alle Eingänge und erkennt Leitungsschluss- sowie Drahtbruchfehler, um Fehlfunktionen durch defekte Verbindungen zu vermeiden. Die Ausgangskontakte bestehen aus 3 Schließern, die für die Steuerung von Hilfskontakten oder Lasten geeignet sind. Die Anzeige erfolgt über LED-Indikatoren für Kanal 1 und 2 sowie für Fehlerdiagnosen, die den Betrieb und die Fehlersuche unterstützen.

Technik verständlich erklärt
Das Sicherheitsrelais arbeitet mit einer Nennspannung von AC 230 V und ist für den Einsatz in 1- oder 2-kanaligen Systemen ausgelegt. Die abnehmbaren Schraubklemmen ermöglichen eine flexible und sichere Verkabelung. Die maximale thermische Strombelastbarkeit beträgt 5 A, was für die meisten industriellen Anwendungen ausreichend ist. Die Baubreite von 90 mm entspricht dem Standard für Schaltschränke nach DIN und ermöglicht eine einfache Montage in bestehenden Schaltanlagen. Die integrierte Rückführschleife erlaubt die externe Kontaktverstärkung, um die Signalübertragung zu sichern.

Kompatibilität und Zubehör
Das Modul ist für den 2-kanaligen Anschluss eines Not-Aus-Tasters konzipiert. Es ist kompatibel mit Standard-Not-Aus-Schaltern und kann in bestehende Sicherheitsarchitekturen integriert werden. Die Anschlussklemmen sind für Litzen mit 2 x 1,5 mm² (mit Hülse und Kunststoffkragen DIN 46228-1/-2/-3/-4) oder 2 x 2,5 mm² (mit Hülse DIN 46228-1/-2/-3) ausgelegt. Die Geräteanzeigen unterstützen die Diagnose und Wartung, wobei Blinkcodes für Fehlerzustände verwendet werden.

Montage und Installation
Das Gerät wird in Schaltschränken montiert und erfordert eine sichere Verkabelung der Eingangs- und Ausgangskontakte. Die abnehmbaren Klemmen erleichtern die Installation und Wartung. Die Montage erfolgt in üblicher Weise in einem Schaltschrank, wobei die Baubreite von 90 mm berücksichtigt werden muss. Die Anschlussklemmen sind für die Verwendung mit Litzen nach DIN 46228 ausgelegt, was eine standardisierte und sichere Verbindung gewährleistet.

Vorteile im Betrieb
Das Modul bietet eine hohe Sicherheitsintegrität durch die Zulassungen nach EN ISO 13849-1 (Kategorie 4, Performance Level e) und IEC/EN 62061 (SIL CL 3, SIL 3). Die integrierte Querschlusserkennung und die Leitungsschluss- sowie Drahtbrucherkennung erhöhen die Zuverlässigkeit des Systems. Die automatische Ein-Funktion nach Spannungswiederkehr reduziert die Notwendigkeit manueller Rückstellung und verbessert die Betriebssicherheit. Die LED-Anzeigen ermöglichen eine schnelle Fehlerdiagnose und reduzieren die Wartungszeit.

Technische Daten
1- / 2-kanalig1, 2
AnschlusstechnikAbnehmbare Schraubklemmen
Ausgangskontakte max.3 Schließer
Baubreite90 mm
Kat. / PL nach EN ISO 13849-14/e
SIL CL nach IEC/EN 620613
SIL nach IEC/EN 620613
Thermischer Strom Ith max.5 A
GerätetypBL 5903
QuerschlusserkennungJa
Variante
Kontaktbestückung3 Schließer
NennspannungAC 230 V
Zulassungen und KennzeichenTÜV, UKCA
VarianteFür 2-kanaligen Anschluß von einem Not-Aus-Taster


Produktdatenblatt
Datenblatt zu Dold 0053510, EAN: 4030641535100

Fragen & Antworten

Wie ist die Lieferzeit von Dold 0053510 BL5903.03/00000 AC230V NOT-AUS-Modul ?

Der Artikel Dold 0053510 BL5903.03/00000 AC230V NOT-AUS-Modul ist derzeit nicht auf Lager und muss auftragsbezogen bestellt werden.

Er ist erfahrungsgemäß innerhalb von 20 Arbeitstagen versandbereit. Die Lieferzeit bezieht sich in der Regel auf 1 Stück. Bei Bestellung von größeren Mengen, können wir die Lieferzeit unter Umständen verkürzen. Stellen Sie dazu einfach eine Anfrage über die gewünschte Menge von Dold 0053510 an unser Vertriebsteam, um eine genaue Lieferzeit zu erfahren.

Wie kann ich den Artikel zu einem günstigeren Preis kaufen?

Wir bieten Ihnen an Dold 0053510 BL5903.03/00000 AC230V NOT-AUS-Modul bieten wir Ihnen immer zum bestmöglichen Preis an. Einen Rabatt von 2% auf Dold 0053510 BL5903.03/00000 AC230V NOT-AUS-Modul können wir Ihnen gewähren, wenn Sie bei der Bestellung die Zahlungsart Vorkasse wählen.

Darüber hinaus können Sie mit unseren attraktiven Staffelpreisen bei jedem Einkauf sparen. Schon ab 3 Stück bieten wir Dold 0053510 BL5903.03/00000 AC230V NOT-AUS-Modul für nur 672,63 EUR pro Stückan. Je mehr Sie bestellen, desto günstiger wird Ihr Einkauf.

Wir bieten für Ihren Bedarf auch individuelle Preise an. Ein entsprechendes Angebot erhalten Sie über das Formular Anfragen.
