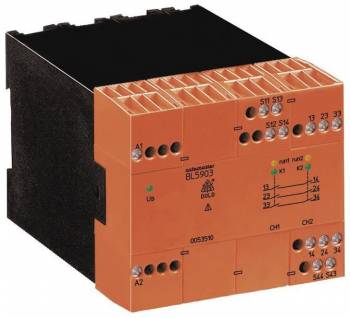

Dold 0053511 BL5903.22/00000 AC230V NOT-AUS-Modul
|
698,84 EUR |
|||||||||||
|
( 831,62 EUR inkl. MwSt. ) zzgl. Versandkosten: 55,00 € |
|||||||||||
|
oder ab 15,30 EUR monatl. Leasingrate
|
|||||||||||
| Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline | |||||||||||
| Datenblatt: | file_download Download | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Lieske-Nr.: | 1583173 | ||||||||||
| Hersteller-Nr.: | 0053511 | ||||||||||
| EAN-Code: | 4030641535117 | ||||||||||
| Gewicht: | 0.825 kg | ||||||||||
| Typ: | BL5903.22/00000 AC230V | ||||||||||
|
Staffelpreise netto
|
|||||||||||
Produktinformationen zu Dold 0053511:
Einsatzbereiche
Das Sicherheitsrelais ist für den Einsatz in Anlagen vorgesehen, die eine hohe Sicherheitsanforderung erfüllen müssen. Es wird insbesondere in der Prozess- und Fabrikautomation eingesetzt, wo die sichere Abschaltung im Fehlerfall und die automatische Wiederanfahrt nach Netzausfall von Bedeutung sind. Die Anwendungsbereiche umfassen beispielsweise Pumpensteuerungen, Druckluftsysteme, Förderanlagen und andere industrielle Maschinen, bei denen eine unkontrollierte Wiederanfahrt nach Stromausfall vermieden werden muss.
Funktionen und Ausstattung im Detail
Das Gerät verfügt über eine Kontaktbestückung mit 2 Schließern und 1 Öffner als Meldekontakt. Die Ausgangskontakte ermöglichen die Steuerung von bis zu drei Schließerkontakten, wodurch mehrere Lasten oder Sicherheitsfunktionen parallel abgeschaltet werden können. Die Rückführschleife ermöglicht die externe Kontaktverstärkung, was die Flexibilität bei der Integration in bestehende Steuerungssysteme erhöht. Die LED-Anzeigen für Kanal 1 und 2 sowie für Fehlerdiagnosen unterstützen die visuelle Überwachung des Betriebszustands und erleichtern die Fehlersuche.
Technik verständlich erklärt
Das Sicherheitsrelais arbeitet mit einer Nennspannung von AC 230 V und ist für den Einsatz in 1- und 2-kanaligen Systemen ausgelegt. Die Anschlusstechnik erfolgt über abnehmbare Schraubklemmen, die eine flexible und sichere Verbindung ermöglichen. Die Klemmen sind für Leiterquerschnitte von 2 x 1,5 mm² Litze mit Hülse und Kunststoffkragen nach DIN 46228-1/-2/-3/-4 oder 2 x 2,5 mm² Litze mit Hülse nach DIN 46228-1/-2/-3 ausgelegt. Die Querschlusserkennung sowie die Leitungsschluss- und Drahtbrucherkennung an allen Eingängen gewährleisten eine hohe Zuverlässigkeit und verhindern Fehlfunktionen durch defekte Verbindungen. Der thermische Strom Ith max. beträgt 5 A, was die Belastbarkeit der Kontakte definiert.
Kompatibilität und Zubehör
Das Modul ist für den 2-kanaligen Anschluss eines Not-Aus-Tasters ausgelegt und kann in Systemen eingesetzt werden, die eine redundante Sicherheitsfunktion erfordern. Die Angaben beziehen sich ausschließlich auf die Funktionalität des Moduls selbst.
Montage und Installation
Die Montage erfolgt in Standard-Schalttafeln mit einer Baubreite von 90 mm. Die abnehmbaren Klemmenblöcke erleichtern die Installation und Wartung. Die Anschlussklemmen sind so konzipiert, dass sie eine sichere und dauerhafte Verbindung auch bei mechanischen Belastungen gewährleisten. Die Geräteanzeigen unterstützen die Installation durch visuelle Rückmeldung des Betriebszustands.
Vorteile im Betrieb
Das Sicherheitsrelais bietet eine hohe Sicherheitsintegrität mit Performance Level (PL) e und Kategorie 4 nach EN ISO 13849-1 sowie SIL-Anspruchsgrenze (SIL CL) 3 nach IEC/EN 62061. Die Zulassungen TÜV und UKCA bestätigen die Konformität mit europäischen Sicherheitsstandards. Die automatische Wiederanfahrt nach Netzausfall, kombiniert mit der Speicherung der Not-Aus-Betätigung, reduziert den Betriebsaufwand und erhöht die Verfügbarkeit der Anlage. Die integrierte Fehlersignalisierung über LED-Anzeigen ermöglicht eine schnelle Diagnose und Wartung.
| Technische Daten | |
| 1- / 2-kanalig | 1, 2 |
| Anschlusstechnik | Abnehmbare Schraubklemmen |
| Ausgangskontakte max. | 3 Schließer |
| Baubreite | 90 mm |
| Kat. / PL nach EN ISO 13849-1 | 4/e |
| SIL CL nach IEC/EN 62061 | 3 |
| SIL nach IEC/EN 62061 | 3 |
| Thermischer Strom Ith max. | 5 A |
| Gerätetyp | BL 5903 |
| Querschlusserkennung | |
| Variante | |
| Kontaktbestückung | 2 Schließer, 1 Öffner als Meldekontakt |
| Nennspannung | AC 230 V |
| Zulassungen und Kennzeichen | TÜV, UKCA |
| Variante | Für 2-kanaligen Anschluß von einem Not-Aus-Taster |
