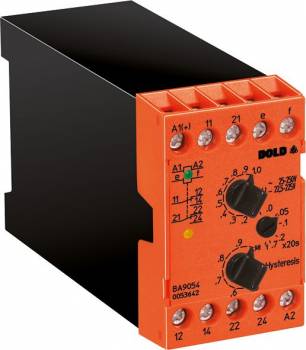

Dold 0053649 BA9054/010 AC50-500V UH AC/DC24-80V Spannungsrelais Tv=0-20S
|
335,41 EUR |
|||||||||||
|
( 399,14 EUR inkl. MwSt. ) zzgl. Versandkosten: 55,00 € |
|||||||||||
| Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline | |||||||||||
| Datenblatt: | file_download Download | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Lieske-Nr.: | 1312787 | ||||||||||
| Hersteller-Nr.: | 0053649 | ||||||||||
| EAN-Code: | 4030641536497 | ||||||||||
| Gewicht: | 0.23 kg | ||||||||||
| Typ: | BA9054/010 AC50-500V UH AC/DC24-80V | ||||||||||
|
Staffelpreise netto
|
|||||||||||
Produktinformationen zu Dold 0053649:
Einsatzbereiche
Das Relais ist für die Überwachung von Spannungen im Bereich AC 50 bis 500 V ausgelegt. Es kann sowohl als Überspannungsrelais als auch als Unterspannungsrelais eingesetzt werden, wobei die Hysterese vom eingestellten Schwellwert abhängt. Die galvanische Trennung zwischen Hilfskreis und Messkreis gewährleistet eine sichere und störungsfreie Messung. Die Anwendung erfolgt in Schaltschränken, wo das Gerät mit einer Baubreite von 45 mm in Standard-Schienenmontage integriert wird.
Funktionen und Ausstattung im Detail
Das Gerät verfügt über 2 Wechslerkontakte als Ausgangskontakte, die bei Erreichen des eingestellten Schwellwerts schalten. Die Schaltverzögerung beträgt 0 bis 20 Sekunden und wird bei Überschreiten des Einstellwerts aktiviert. Die Ansprechverzögerung ist ebenfalls integriert, wodurch eine kurzzeitige Spannungsschwankung nicht zu einem unerwünschten Schaltvorgang führt. Die Hilfsspannung wird über AC/DC 24 bis 80 V zugeführt, wodurch eine flexible Integration in bestehende Steuerungssysteme möglich ist.
Technik verständlich erklärt
Das Relais misst den arithmetischen Mittelwert der gleichgerichteten Messspannung. Bei Wechselspannungen ist das Gerät auf den Effektivwert abgeglichen. Die Einstellung erfolgt über Drehschalter, wobei sowohl der Ansprechwert als auch der Rückfallwert (Hysterese) eingestellt werden können. Die LED-Anzeigen signalisieren die Betriebsbereitschaft (grüne LED) und die Aktivierung des Ausgangsrelais (gelbe LED). Die maximale Nennspannung beträgt AC 1000 V und DC 900 V, wobei die Messbereiche je nach Variante variieren. Die maximale zulässige Dauerspannung für den Messbereich AC 50–500 V beträgt 500 V.
Kompatibilität und Zubehör
Das Relais ist nach den Normen IEC/EN 60255-1 und IEC/EN 60947-1 konform. Es verfügt über die Zulassungen UKCA und CCC. Die galvanische Trennung zwischen Hilfs- und Messkreis ermöglicht eine sichere Integration in elektrische Systeme. Die Anschlussklemmen sind klar beschriftet: A1/A2 für die Hilfsspannung, e/f für den Spannungseingang, und die Kontakte 11–14 sowie 21–24 für die beiden Wechsler. Die Messfrequenz kann bis zu 5 kHz betragen, was für Anwendungen mit schnellen Spannungsänderungen geeignet ist.
Montage und Installation
Das Gerät ist für die Montage in Schaltschränken vorgesehen und wird in Standard-Schienenmontage (DIN-Schiene) installiert. Die Baubreite beträgt 45 mm, was eine kompakte Platzierung in bestehenden Schaltanlagen ermöglicht. Die Anschlussklemmen sind für eine sichere Verbindung ausgelegt, wobei die Klemmenbezeichnung im Datenblatt detailliert beschrieben ist. Die Installation erfolgt ohne zusätzliche Werkzeuge, wobei die elektrischen Verbindungen gemäß den technischen Spezifikationen herzustellen sind.
Vorteile im Betrieb
Durch die frühzeitige Erkennung von Spannungsanomalien ermöglicht das Relais eine präventive Wartung und verhindert Ausfälle elektrischer Anlagen. Die präzise und zuverlässige Messung sorgt für eine höhere Betriebssicherheit. Die LED-Anzeigen erleichtern die Diagnose im Betrieb, da der Status des Relais visuell überwacht werden kann. Die Schaltverzögerung verhindert Fehlalarme bei kurzzeitigen Spannungsschwankungen, wodurch die Systemstabilität erhöht wird. Die hohe Überlastbarkeit des Geräts gewährleistet eine robuste Funktion unter industriellen Bedingungen.
| Technische Daten | |
| 1- / 3-phasig | 1 |
| Ausgangskontakte | 2 Wechsler |
| Baubreite | 45 mm |
| Gehäusebauform | Schaltschrank |
| Nennspannung max. | AC 1000 V, DC 900 V |
| Gerätetyp | BA 9054 |
| Ansprechverzögerung | |
| Variante | |
| Anlaufüberbrückung | Ohne |
| Hilfsspannung | AC/DC 24 - 80 V |
| Kontaktbestückung | 2 Wechsler |
| Messbereich | AC 50 - 500 V |
| Schaltverzögerung | 0 - 20 s |
| Zulassungen und Kennzeichen | UKCA, CCC |
| Variante | Überspannungsrelais. Arbeitsstromprinzip. Schaltverzögerung bei Einstellwert |
