Dold 0053802 IL5881.12 DC12-280V UH AC220-240V Isolationswächter 5-200 kOhm

Ihre Wertung:
Durchschnittsbewertung
Artikelbewertung für Dold 0053802 IL5881.12 DC12-280V UH AC220-240V Isolationswächter 5-200 kOhm
( 4.4 / 5 ) 15 Wertungen

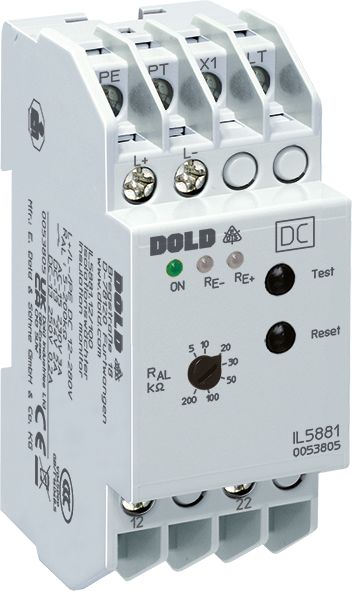

Dold 0053802
Abbildung kann vom Original abweichen !
266,06 EUR
( 316,61 EUR inkl. MwSt. )
zzgl. Versandkosten: 55,00 €
Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline
1x Dold 0053802 IL5881.12 DC12-280V UH AC220-240V Isolationswächter 5-200 kOhm
Datenblatt:file_download Download
Lieske-Nr.:1312950
Hersteller-Nr.: 0053802
EAN-Code: 4030641538026
Gewicht:0.182 kg
Typ:IL5881.12 DC12-280V UH AC220-240V
Staffelpreise netto
Ab AnzahlPreis pro Stück
4262,07 EUR
8258,08 EUR
12254,09 EUR
16250,10 EUR

Produktinformationen zu Dold 0053802:

Der Isolationswächter IL5881.12 von Dold ist ein Gerät zur Überwachung des Isolationswiderstandes in ungeerdeten Gleichstromnetzen (IT-Systemen) mit einer Nennspannung von DC 12 bis 280 V. Das Gerät ist für den Einsatz in Industrie- und Bahnanwendungen konzipiert, wo eine kontinuierliche Überwachung der Isolationsqualität zur Vermeidung von Brand- und Anlagenschäden erforderlich ist. Die Versorgungsspannung (Hilfsspannung) wird aus dem überwachten Netz entnommen, wobei die spezifizierte Variante eine AC-Hilfsspannung von 220 bis 240 V verwendet. Die Baubreite beträgt 35 mm, und das Gerät ist für die Montage in Installations- und Industrieverteiler nach DIN 43880 ausgelegt, wobei eine Hutschienen- oder Schraubmontage möglich ist.

Einsatzbereiche
Der IL5881.12 dient der kontinuierlichen Überwachung von IT-Systemen in industriellen Anlagen, insbesondere in Bereichen, in denen eine Unterbrechung der Stromversorgung nicht tolerierbar ist. Die Anwendung umfasst auch Bahnanlagen, wo die Zuverlässigkeit der elektrischen Systeme von hoher Bedeutung ist. Das Gerät erkennt Erdschlüsse im Netz und signalisiert diese durch optische Anzeige, um eine schnelle Fehlerlokalisierung zu ermöglichen.

Funktionen und Ausstattung im Detail
Das Gerät verfügt über zwei Wechsler als Kontaktbestückung, die bei Erkennung eines Erdschlusses den Ausgangsstrom unterbrechen. Die Ansprechwerte sind über ein Potentiometer an der Gerätefront einstellbar, wobei der Alarmwert zwischen 5 und 200 kΩ liegt. Die Anzeige erfolgt über LEDs: eine grüne LED zeigt den Betriebszustand an, während rote LEDs für Erdschlüsse an L+ oder L- leuchten. Die selektive Erdschlusserkennung ermöglicht die Identifizierung, ob der Fehler an der positiven oder negativen Leitung auftritt.

Technik verständlich erklärt
Der Isolationswächter arbeitet nach dem Ruhestromprinzip, bei dem das Ausgangsrelais im Fehlerfall nicht aktiviert, sondern abfällt. Die Einstellung des Ansprechwertes erfolgt über ein Potentiometer, wodurch der Betreiber den Alarmwert an die spezifischen Anforderungen der Anlage anpassen kann. Die Funktion kann programmierbar auf Speicher- oder Hystereseverhalten eingestellt werden. Bei Hystereseverhalten schaltet das Gerät automatisch zurück, sobald der Isolationswiderstand wieder über den eingestellten Wert steigt. Bei Speicherverhalten bleibt der Fehlerzustand gespeichert, bis er über die interne oder externe Löschtaste zurückgesetzt wird.

Kompatibilität und Zubehör
Das Gerät ist für IT-Systeme mit Nennspannung DC 12 bis 280 V ausgelegt. Auf Anfrage sind Varianten mit einem Messbereich bis DC 500 V und einer getrennten Hilfsspannung verfügbar. Die Anschlussklemmen sind für die Montage in Installationsverteiler konzipiert, wobei die Bautiefe 61 mm beträgt. Externe Prüf- und Löschtasten können angeschlossen werden, um die Funktionalität zu erweitern.

Montage und Installation
Die Montage erfolgt entweder auf einer Hutschiene oder durch Schraubbefestigung. Die Baubreite von 35 mm ermöglicht eine kompakte Einbauweise in Standardverteiler. Die Anschlussklemmen sind unten angeordnet, was die Integration in Installationsverteiler nach DIN 43880 erleichtert. Die Hilfsspannung wird direkt aus dem überwachten Netz entnommen, wodurch keine zusätzliche Stromversorgung erforderlich ist.

Vorteile im Betrieb
Der IL5881.12 bietet einen vorbeugenden Schutz vor Bränden und Anlagenschäden durch frühzeitige Erkennung von Isolationsfehlern. Die einfache Einstellung des Ansprechwertes und die selektive Fehleranzeige ermöglichen eine schnelle Diagnose und Wartung. Die integrierten Prüf- und Löschtasten sowie die Möglichkeit, externe Tasten anzuschließen, erhöhen die Flexibilität im Betrieb. Die Einhaltung der Norm IEC/EN 61557-8 gewährleistet eine standardkonforme Funktionalität.

Zulassungen und Kennzeichen
Das Gerät trägt die Zulassungen UKCA und CCC, was die Konformität mit den geltenden Sicherheits- und Qualitätsanforderungen in den jeweiligen Märkten bestätigt. Die Einhaltung der Norm IEC/EN 61557-8 sichert die Zuverlässigkeit der Messung und der Alarmfunktion.

Baugruppen und Betriebszustände
Die Betriebszustände werden über LEDs angezeigt: grüne LED für Betriebsbereitschaft, rote LEDs für Erdschluss an L+ oder L-. Die Funktionen Prüfen und Löschen sind über integrierte Tasten sowie über externe Anschlüsse verfügbar. Die Programmierung des Verhaltens (Speicher- oder Hystereseverhalten) erfolgt über eine Brücke zwischen den Klemmen LT und X1.

Funktionserklärung
Bei Unterschreitung des eingestellten Alarmwerts R_AL leuchtet die entsprechende rote LED (RE+ oder RE-) auf, und das Ausgangsrelais fällt ab. Bei Hystereseverhalten (Brücke LT-X1) schaltet das Gerät automatisch zurück, sobald der Isolationswiderstand wieder ansteigt. Ohne Brücke bleibt der Fehlerzustand gespeichert, bis er über die Löschtaste zurückgesetzt wird. Die Prüftaste simuliert einen Erdschluss, um die Funktionalität zu testen.

Anwendungsszenarien
Das Gerät ist besonders geeignet für Anlagen, in denen eine Unterbrechung der Stromversorgung nicht akzeptabel ist, wie in industriellen Produktionsanlagen, medizinischen Einrichtungen oder Bahnanlagen. Die kontinuierliche Überwachung des Isolationswiderstandes ermöglicht eine proaktive Wartung und verhindert potenzielle Schäden durch Isolationsfehler.

Technische Daten
Ansprechwert5 - 500 kΩ
Ansprechwert-TypEinstellbar
Baubreite35 mm
GehäusebauformInstallationsverteiler
IMD-TypDC
Nennspannung IT-SystemDC 12 - 280 V, DC 24 - 500 V
GerätetypIL 5881
Anzeige für ErdschlussJa
Variante
Alarmwert5 - 200 kOhm
HilfsspannungAC 220 - 240 V
Kontaktbestückung2 Wechsler
NennspannungDC 12 - 280 V
ZeitverzögerungOhne
Zulassungen und KennzeichenUKCA, CCC


Produktdatenblatt
Datenblatt zu Dold 0053802, EAN: 4030641538026

Fragen & Antworten

Wie ist die Lieferzeit von Dold 0053802 IL5881.12 DC12-280V UH AC220-240V Isolationswächter 5-200 kOhm ?

Der Artikel Dold 0053802 IL5881.12 DC12-280V UH AC220-240V Isolationswächter 5-200 kOhm ist derzeit nicht auf Lager und muss auftragsbezogen bestellt werden.

Er ist erfahrungsgemäß innerhalb von 20 Arbeitstagen versandbereit. Die Lieferzeit bezieht sich in der Regel auf 1 Stück. Bei Bestellung von größeren Mengen, können wir die Lieferzeit unter Umständen verkürzen. Stellen Sie dazu einfach eine Anfrage über die gewünschte Menge von Dold 0053802 an unser Vertriebsteam, um eine genaue Lieferzeit zu erfahren.

Wie kann ich den Artikel zu einem günstigeren Preis kaufen?

Wir bieten Ihnen an Dold 0053802 IL5881.12 DC12-280V UH AC220-240V Isolationswächter 5-200 kOhm bieten wir Ihnen immer zum bestmöglichen Preis an. Einen Rabatt von 2% auf Dold 0053802 IL5881.12 DC12-280V UH AC220-240V Isolationswächter 5-200 kOhm können wir Ihnen gewähren, wenn Sie bei der Bestellung die Zahlungsart Vorkasse wählen.

Darüber hinaus können Sie mit unseren attraktiven Staffelpreisen bei jedem Einkauf sparen. Schon ab 4 Stück bieten wir Dold 0053802 IL5881.12 DC12-280V UH AC220-240V Isolationswächter 5-200 kOhm für nur 262,07 EUR pro Stückan. Je mehr Sie bestellen, desto günstiger wird Ihr Einkauf.

Wir bieten für Ihren Bedarf auch individuelle Preise an. Ein entsprechendes Angebot erhalten Sie über das Formular Anfragen.
