Dold 0053847 BH5902.03/01MF2/61 DC24V Lichtgittermodul

Ihre Wertung:
Durchschnittsbewertung
Artikelbewertung für Dold 0053847 BH5902.03/01MF2/61 DC24V Lichtgittermodul
( 4.5 / 5 ) 2 Wertungen
Dold 0053847

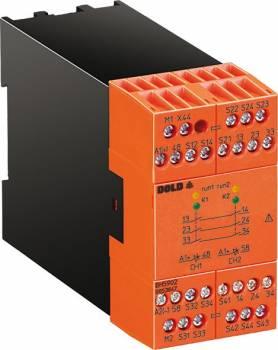

Abbildung kann vom Original abweichen !
Dold 0053847Dold 0053847
748,69 EUR
( 890,94 EUR inkl. MwSt. )
zzgl. Versandkosten: 55,00 €
oder ab 16,39 EUR monatl. Leasingrate
Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline
1x Dold 0053847 BH5902.03/01MF2/61 DC24V Lichtgittermodul
Lieske-Nr.:1583185
Hersteller-Nr.: 0053847
EAN-Code: 4030641538477
Gewicht:0.348 kg
Typ:BH5902.03/01MF2/61 DC24V
Staffelpreise netto
Ab AnzahlPreis pro Stück
3731,84 EUR
6715,00 EUR
9698,15 EUR
12681,31 EUR

Produktinformationen zu Dold 0053847:

Das Dold BH5902.03/01MF2/61 DC24V ist ein Lichtgittermodul mit umschaltbaren Funktionen, entwickelt für die sichere Steuerung von Maschinen und Anlagen. Es dient der Schutzfunktion von Personen und Maschinen, beispielsweise bei Förderbändern oder Pressen, und ermöglicht die Integration verschiedener Betriebsarten über einen Drehschalter. Das Gerät ist für den Einsatz in industriellen Umgebungen ausgelegt und erfüllt die Anforderungen an Sicherheitsfunktionen gemäß internationaler Normen.

Einsatzbereiche
Das Modul ist für den Einsatz in sicherheitskritischen Anwendungen vorgesehen, insbesondere in der Fertigungs- und Verarbeitungsindustrie. Es kann in Schutzbetrieb, Schutzbetrieb mit Muting-Funktion oder im Taktbetrieb eingesetzt werden. Beispiele sind die Steuerung von Lichtvorhängen, Förderbändern oder Pressen, bei denen eine präzise und zuverlässige Reaktion auf die Unterbrechung eines Lichtstrahls erforderlich ist. Die Muting-Funktion ermöglicht es, bei bestimmten Vorgängen (z. B. beim Einlegen von Werkstücken) die Sicherheitsfunktion kurzzeitig zu umgehen, ohne die Gesamtsicherheit zu危. Die Taktbetriebsfunktion erlaubt die Steuerung von mehreren Taktzyklen, wobei die Anzahl der Takte wahlweise eingestellt werden kann.

Funktionen und Ausstattung im Detail
Das Gerät verfügt über eine Kontaktbestückung mit 3 Schließern und ist für eine Nennspannung von DC 24 V ausgelegt. Es unterstützt die Anbindung von bis zu drei berührungslos wirkenden Schutzeinrichtungen (BWS) im 2-kanaligen Betrieb, alternativ auch Kombinationen aus BWS und Muting-Sensoren. Die Querschlusserkennung sorgt dafür, dass ein Kurzschluss zwischen den Kanälen erkannt und signalisiert wird, was die Zuverlässigkeit der Sicherheitsfunktion erhöht. Zusätzlich ist eine Drahtbrucherkennung am BWS-Anschluss integriert, um mechanische Schäden oder Unterbrechungen im Leitungssystem zu erkennen.

Technik verständlich erklärt
Das Modul arbeitet mit einer Reaktionszeit von maximal 30 ms, was für eine schnelle und zuverlässige Reaktion auf eine Unterbrechung des Lichtstrahls sorgt. Die LED-Anzeigen für den RUN-Betrieb sowie für Kanal 1 und 2 ermöglichen eine visuelle Überwachung des Betriebszustands. Die Unter- und Überspannungserkennung schützt das Gerät vor Spannungsschwankungen und signalisiert diese über die Anzeigen. Die SIL-Anspruchsgrenze (SIL CL) 3 nach IEC/EN 62061 und die Performance Level (PL) e nach EN ISO 13849-1 garantieren eine hohe Sicherheitsleistung. Die Kategorie 4 nach EN ISO 13849-1 zeigt an, dass das Gerät für die höchste Anforderungsklasse in sicherheitskritischen Anwendungen geeignet ist. Die maximale thermische Strombelastung (Ith) beträgt 5 A, was die elektrische Belastbarkeit des Geräts definiert.

Kompatibilität und Zubehör
Das Gerät ist für den Anschluss von BWS Typ 4 oder getesteten BWS Typ 2 gemäß IEC/EN 61496-1 geeignet. Die Querschlusserkennung ist in den BWS integriert, was die Systemintegrität erhöht. Die Betriebsarten sind über einen Drehschalter umschaltbar, wodurch das Modul flexibel für verschiedene Anwendungsszenarien eingesetzt werden kann. Die Muting-Funktion kann mit unterschiedlichen Signalfolgen der Muting-Sensoren eingestellt werden, und die maximale Mutingzeit ist ebenfalls konfigurierbar. Eine Override-Funktion über einen Starttaster ermöglicht eine gezielte Überschreibung der Sicherheitsfunktion unter bestimmten Bedingungen.

Montage und Installation
Das Modul hat eine Baubreite von 45 mm und ist für die Montage in Standard-Schalttafeln ausgelegt. Die Installation erfolgt über die vorgesehenen Anschlussklemmen, wobei die korrekte Verdrahtung der BWS und der Muting-Sensoren sicherzustellen ist. Die Zulassungen TÜV, UL-listed C/US, CSA C/US, UKCA bestätigen die Konformität mit den jeweiligen Sicherheits- und Qualitätsstandards in Europa und Nordamerika.

Vorteile im Betrieb
Durch die Kombination aus mehreren Betriebsarten, der hohen Sicherheitsleistung und der einfachen Konfigurierbarkeit über den Drehschalter bietet das Modul eine flexible und zuverlässige Lösung für verschiedene industrielle Anwendungen. Die integrierten Diagnosefunktionen wie LED-Anzeigen und Fehlererkennung erleichtern die Wartung und die schnelle Identifizierung von Störungen. Die Unterstützung von 1- und 2-kanaligen Systemen sowie die Möglichkeit, Muting-Sensoren und Schlüsselschalter zu integrieren, erweitert die Einsatzmöglichkeiten erheblich. Die SIL 3-Zertifizierung nach IEC/EN 62061 und die PL e-Zertifizierung nach EN ISO 13849-1 sichern die Einhaltung der höchsten Sicherheitsanforderungen in der Industrie.

Technische Daten
1- / 2-kanalig1, 2
Ausgangskontakte max.3 Schließer
Baubreite45 mm
Kat. / PL nach EN ISO 13849-14/e
SIL CL nach IEC/EN 620613
SIL nach IEC/EN 620613
Thermischer Strom Ith max.5 A
ZulassungenTÜV, UL
GerätetypBH 5902
QuerschlusserkennungJa
Variante
Kontaktbestückung3 Schließer
NennspannungDC 24 V
Zulassungen und KennzeichenUL-listed C/US, CSA C/US, TÜV, UKCA
