Dold 0053870 BD5935.48/824 DC24V NOT-AUS-Modul

Ihre Wertung:
Durchschnittsbewertung
Artikelbewertung für Dold 0053870 BD5935.48/824 DC24V NOT-AUS-Modul
( 4.5 / 5 ) 28 Wertungen

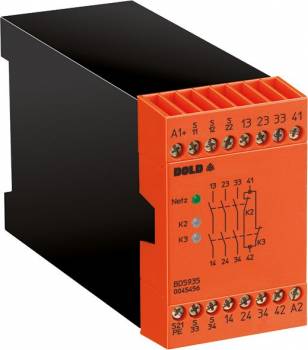

Dold 0053870
Abbildung kann vom Original abweichen !
Dold 0053870Dold 0053870
390,32 EUR
( 464,48 EUR inkl. MwSt. )
zzgl. Versandkosten: 55,00 €
Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline
1x Dold 0053870 BD5935.48/824 DC24V NOT-AUS-Modul
Datenblatt:file_download Download
Lieske-Nr.:109877
Hersteller-Nr.: 0053870
EAN-Code: 4030641538705
Gewicht:0.475 kg
Typ:BD5935.48/824 DC24V
Staffelpreise netto
Ab AnzahlPreis pro Stück
4375,68 EUR
8361,05 EUR
12346,41 EUR
16331,77 EUR

Produktinformationen zu Dold 0053870:

Das Dold Sicherheitsrelais BD5935.48/824 DC24V ist ein Not-Aus-Modul für den Einsatz in sicherheitsgerichteten Anlagen. Es dient dem sicheren Unterbrechen von Schaltkreisen, insbesondere in Verbindung mit Not-Halt-Tastern und Schutztüren, um Personen und Maschinen zu schützen. Das Gerät ist für Betriebsspannungen von DC 24 V ausgelegt und verfügt über eine Kontaktbestückung mit 3 Schließern und 1 Öffner. Es ist als 1- oder 2-kanalige Variante einsetzbar, wodurch es flexibel in unterschiedliche Sicherheitsarchitekturen integriert werden kann.

Einsatzbereiche
Das BD5935 ist für den Einsatz in industriellen Anlagen konzipiert, wo eine sichere Reaktion auf Not-Halt-Befehle oder den Öffnen von Schutztüren erforderlich ist. Es wird insbesondere in Maschinenbau, Fertigungsanlagen und Anlagen mit beweglichen Teilen eingesetzt, wo die Gefahr von Verletzungen besteht. Die Funktion als Schutztürwächter ermöglicht die Überwachung von Zugangstüren, sodass der Betrieb der Maschine bei geöffneter Tür automatisch abgeschaltet wird. Die Leitungsschlusserkennung am Ein-Taster sorgt dafür, dass ein defekter oder unterbrochener Taster erkannt wird, was die Zuverlässigkeit der Sicherheitsfunktion erhöht.

Funktionen und Ausstattung im Detail
Das Gerät verfügt über eine Betriebszustandsanzeige mit LED-Anzeigen für Kanal 1 und 2, die den aktuellen Zustand des Relais visuell signalisieren. Die abnehmbaren Schraubklemmen ermöglichen einen schnellen Austausch des Geräts ohne Umkabelung, was die Wartung und Instandsetzung vereinfacht. Die Kontakte sind vergoldet, was besonders für das Schalten von Kleinlasten, wie Signalen an eine SPS, geeignet ist. Die Querschlusserkennung im Not-Aus-Steuerkreis erkennt unerlaubte Verbindungen zwischen den Kanälen, was die Integrität des Sicherheitssystems gewährleistet.

Technik verständlich erklärt
Das Sicherheitsrelais arbeitet nach den Normen für sicherheitsgerichtete Steuerungen. Es erreicht eine Performance Level (PL) e und Kategorie 4 gemäß EN ISO 13849-1, was die höchste Anforderung an die Sicherheitsfunktion darstellt. Zusätzlich erfüllt es die Anforderungen an SIL 3 nach IEC/EN 62061 und IEC/EN 61508, was die Zuverlässigkeit bei kritischen Anwendungen sichert. Der thermische Strom Ith max. beträgt 10 A, was die maximale Belastbarkeit der Kontakte angibt. Die Baubreite von 45 mm ermöglicht eine kompakte Montage in Standard-Schalttafeln. Die Überspannungs- und Kurzschlussschutzfunktion schützt das Gerät vor Schäden durch elektrische Störungen.

Kompatibilität und Zubehör
Das BD5935 ist für die Verwendung mit Not-Halt-Tastern und Schutztürkontakten konzipiert. Die Anschlusstechnik unterstützt Litzen mit Querschnitten bis zu 2 x 2,5 mm² mit Hülse gemäß DIN 46228-1/-2/-3/-4. Es ist mit schnellem Auto-Start ausgestattet, der typischerweise 110 ms dauert, wodurch die Betriebsbereitschaft nach dem Einschalten schnell erreicht wird. Die Variante ohne Leitungsschlusserkennung am Ein-Taster ist speziell für Anwendungen vorgesehen, bei denen diese Funktion nicht erforderlich ist.

Montage und Installation
Die Montage erfolgt in Standard-Schalttafeln mit einer Baubreite von 45 mm. Die abnehmbaren Klemmen erleichtern die Installation und Wartung. Die Anschlussklemmen sind für die Verwendung mit Litzen und Hülse ausgelegt, was eine sichere und dauerhafte Verbindung gewährleistet. Die Geräteprogrammierung erfolgt über die elektrische Beschaltung, wobei die Funktionen wie Auto-Start und Querschlusserkennung durch die Wahl der Variante vorgegeben sind.

Vorteile im Betrieb
Die Kombination aus hohen Sicherheitsanforderungen, schnellem Start und einfacher Wartung macht das BD5935 zu einem zuverlässigen Baustein in sicherheitskritischen Anlagen. Die LED-Anzeigen ermöglichen eine schnelle visuelle Überprüfung des Betriebszustands. Die Zulassungen TÜV, UKCA, CCC und UL-Recognized bestätigen die Konformität mit internationalen Sicherheitsstandards. Die vergoldeten Kontakte sorgen für eine hohe Lebensdauer und Zuverlässigkeit beim Schalten von Signalen.

Zulassungen und Kennzeichen
Das Gerät entspricht den Anforderungen der Normen EN ISO 13849-1, IEC/EN 62061 und IEC/EN 61508. Die Zulassungen TÜV, UKCA, CCC und UL-Recognized belegen die Konformität mit den jeweiligen Sicherheits- und Qualitätsstandards. Diese Zulassungen sind für den Einsatz in verschiedenen Märkten und Branchen relevant, insbesondere in der Industrie und im Maschinenbau.

Einsatz in sicherheitskritischen Systemen
Das BD5935 ist für den Einsatz in Systemen ausgelegt, die eine hohe Sicherheitsintegrität erfordern. Die Kombination aus schnellem Auto-Start, Querschlusserkennung und Leitungsschlusserkennung sorgt für eine zuverlässige Reaktion auf Störungen. Die Zulassungen und die Sicherheitsnormen garantieren, dass das Gerät in kritischen Anwendungen eingesetzt werden kann, ohne das Sicherheitsniveau zu gefährden. Die kompakte Bauform und die einfache Montage machen es zu einem praktikablen Bauteil in modernen industriellen Steuerungen.

Technische Daten
1- / 2-kanalig1, 2
AnschlusstechnikAbnehmbare Schraubklemmen
Ausgangskontakte max.1 Öffner, 3 Schließer
Baubreite45 mm
Kat. / PL nach EN ISO 13849-14/e
SIL CL nach IEC/EN 620613
SIL nach IEC/EN 620613
Thermischer Strom Ith max.10 A
ZulassungenUL-Recognized
GerätetypBD 5935
Als Schutztürwächter geeignetJa
QuerschlusserkennungJa
Variante
Kontaktbestückung3 Schließer, 1 Öffner
NennspannungDC 24 V
Zulassungen und KennzeichenTÜV, UKCA, CCC
VarianteMit schnellem Auto-Start: typ. 110 ms. Ohne Leitungsschlusserkennung am Ein-Taster


Produktdatenblatt
Datenblatt zu Dold 0053870, EAN: 4030641538705

Fragen & Antworten

Wie ist die Lieferzeit von Dold 0053870 BD5935.48/824 DC24V NOT-AUS-Modul ?

Der Artikel Dold 0053870 BD5935.48/824 DC24V NOT-AUS-Modul ist derzeit nicht auf Lager und muss auftragsbezogen bestellt werden.

Er ist erfahrungsgemäß innerhalb von 20 Arbeitstagen versandbereit. Die Lieferzeit bezieht sich in der Regel auf 1 Stück. Bei Bestellung von größeren Mengen, können wir die Lieferzeit unter Umständen verkürzen. Stellen Sie dazu einfach eine Anfrage über die gewünschte Menge von Dold 0053870 an unser Vertriebsteam, um eine genaue Lieferzeit zu erfahren.

Wie kann ich den Artikel zu einem günstigeren Preis kaufen?

Wir bieten Ihnen an Dold 0053870 BD5935.48/824 DC24V NOT-AUS-Modul bieten wir Ihnen immer zum bestmöglichen Preis an. Einen Rabatt von 2% auf Dold 0053870 BD5935.48/824 DC24V NOT-AUS-Modul können wir Ihnen gewähren, wenn Sie bei der Bestellung die Zahlungsart Vorkasse wählen.

Darüber hinaus können Sie mit unseren attraktiven Staffelpreisen bei jedem Einkauf sparen. Schon ab 4 Stück bieten wir Dold 0053870 BD5935.48/824 DC24V NOT-AUS-Modul für nur 375,68 EUR pro Stückan. Je mehr Sie bestellen, desto günstiger wird Ihr Einkauf.

Wir bieten für Ihren Bedarf auch individuelle Preise an. Ein entsprechendes Angebot erhalten Sie über das Formular Anfragen.
