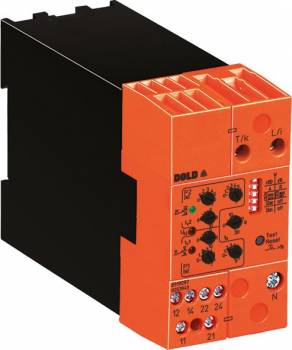

Dold 0053943 BH9097.38 AC230V AC24A Belastungswächter

Ihre Wertung:
Durchschnittsbewertung
Artikelbewertung für Dold 0053943 BH9097.38 AC230V AC24A Belastungswächter
( 4.5 / 5 ) 15 Wertungen
Dold 0053943
Abbildung kann vom Original abweichen !
512,29 EUR
( 609,63 EUR inkl. MwSt. )
zzgl. Versandkosten: 55,00 €
oder ab 11,22 EUR monatl. Leasingrate
Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline
1x Dold 0053943 BH9097.38 AC230V AC24A Belastungswächter
Datenblatt:file_download Download
Lieske-Nr.:915828
Hersteller-Nr.: 0053943
EAN-Code: 4030641539436
Gewicht:0.458 kg
Typ:BH9097.38AC230VAC24A
Staffelpreise netto
Ab AnzahlPreis pro Stück
3493,08 EUR
6473,87 EUR
9454,66 EUR
12435,45 EUR

Produktinformationen zu Dold 0053943:

Der Belastungswächter BH9097.38AC230VAC24A von Dold ist ein industrieller Überwachungsschalter der VARIMETER-Serie, der zur kontinuierlichen Überwachung der elektrischen Belastung von Motoren und anderen elektrischen Verbrauchern im industriellen Einsatzbereich konzipiert ist. Das Gerät erkennt Über- und Unterlastzustände, indem es die Wirkleistung misst, und reagiert bei Überschreitung oder Unterschreitung einstellbarer Grenzwerte durch Aktivierung der Ausgangsrelais. Die Funktionalität ist für Anwendungen in Schaltschränken ausgelegt, wobei die Baubreite von 45 mm eine kompakte Montage in Standard-Schalttafeln ermöglicht.

Einsatzbereiche
Der Belastungswächter ist für die Überwachung von elektrischen Industrieantrieben mit variabler Last geeignet, insbesondere für Motoren mit einer Leistung bis zu 22 kW bei 400 V oder bis zu 37 kW bei 690 V. Er kann sowohl in 1-phasigen als auch in 3-phasigen Anlagen eingesetzt werden, wobei das Messprinzip auf einer 1-phasigen Messung basiert und eine symmetrische Belastung aller Phasen voraussetzt, wie sie bei motorischen Verbrauchern üblich ist. Die Anwendung erfolgt in industriellen Umgebungen, wo die frühzeitige Erkennung von Lastanomalien zur Vermeidung von Maschinenausfällen und zur planbaren Wartung beiträgt.

Funktionen und Ausstattung im Detail
Das Gerät verfügt über zwei unabhängige Ausgangsrelais, jeweils mit einem 1-Wechsler-Kontakt, die für die Meldung von zwei verschiedenen Lastzuständen (P1 und P2) vorgesehen sind. Die Grenzwerte für P1 und P2 können über Drehschalter als Absolutwerte in Watt eingestellt werden. Die Einstellung erfolgt über eine Absolutskala, wodurch eine präzise und reproduzierbare Konfiguration gewährleistet ist. Die Relais können über DIP-Schalter auf Arbeitsstromprinzip (Relais aktiviert im Fehlerfall) oder Ruhestromprinzip (Relais deaktiviert im Fehlerfall) umgeschaltet werden. Zudem ist ein Speicherverhalten einstellbar, wobei die Optionen S1/S2 ON (manuelles Reset) und S1/S2 OFF (automatisches Reset) zur Verfügung stehen.

Technik verständlich erklärt
Die Messung erfolgt über Wirkleistungsmessung, wobei das Gerät bis zu 40 A ohne externen Stromwandler messen kann. Die automatische Bereichsumschaltung ermöglicht einen großen Messbereich. Eine gemeinsame Anlaufüberbrückungszeit ta (0 bis 30 Sekunden) verhindert Fehlalarme beim Motoranlauf. Die Anzeige erfolgt über zwei gelbe LEDs (für P1 und P2) und eine grüne LED (für Netzspannung). Die LEDs signalisieren den Betriebszustand: Blinken zeigt den Zeitablauf der Verzögerungszeiten an, Dauerlicht zeigt die Aktivierung des Relais an. Bei Fehlern, wie fehlender Messspannung oder Rückleistung, blinken alle LEDs in spezifischen Mustern.

Kompatibilität und Zubehör
Das Gerät ist für 1- und 3-phasige Anlagen konfigurierbar und erfordert keine Hilfsspannung. Es ist nach IEC/EN 60255-1 normkonform. Die Verdrahtung erfolgt über die Anschlüsse A1/A2, U, T/k, L/i, wobei die Kontakte 11-14 und 21-24 die Ausgangsrelais darstellen. Die Konfiguration erfolgt über DIP-Schalter und Drehschalter, wobei ein Test/Reset-Taster zur Inbetriebnahme und Einstellhilfe dient. Die Zulassung CCC ist angegeben.

Montage und Installation
Die Montage erfolgt in Schaltschränken, wobei die Baubreite von 45 mm eine Einbauung in Standard-Schalttafeln ermöglicht. Die Anschlüsse sind klar beschriftet, und die Einstellungen erfolgen über mechanische Schalter. Die Installation erfordert keine zusätzlichen Hilfsspannungen, da das Gerät ohne Hilfsspannung betrieben wird. Die Verdrahtung ist reduziert, da die Relais direkt die Lastzustände anzeigen.

Vorteile im Betrieb
Die frühzeitige Erkennung von Lastanomalien ermöglicht präventive Wartungsmaßnahmen und verhindert kostspielige Schäden. Die klare LED-Anzeige und die einstellbaren Verzögerungszeiten reduzieren Fehlalarme. Die Konfigurierbarkeit auf Arbeits- oder Ruhestromprinzip sowie die Wahl zwischen Unter- und Überlastüberwachung oder Überlastüberwachung mit Vorwarnstufe erweitern die Einsatzmöglichkeiten. Die automatische Bereichsumschaltung und die Messung bis 40 A ohne externen Stromwandler verringern den Installationsaufwand. Die Einhaltung der Norm IEC/EN 60255-1 sichert die Zuverlässigkeit und Sicherheit im industriellen Betrieb.

Technische Daten
1- / 3-phasig1, 3
Ausgangskontakte2 x 1 Wechsler
Baubreite45 mm
GehäusebauformSchaltschrank
Messbereich max.40 A (37 kW)
GerätetypBH 9097
AnsprechverzögerungJa
Variante
HilfsspannungOhne
Kontaktbestückung2 x 1 Wechsler
NennspannungAC 230 V
Nennstrom maxAC 24 A
Zulassungen und KennzeichenCCC
Variante1-phasig ohne Hilfsspannung. Anlaufüberbrückungszeit 0 - 30 s


Produktdatenblatt
Datenblatt zu Dold 0053943, EAN: 4030641539436
