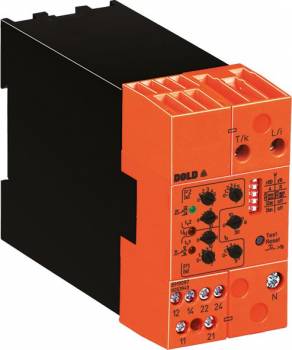

Dold 0053945 BH9097.38/010 AC35-250V AC24A Belastungswächter AC230/110V
|
512,29 EUR |
|||||||||||
|
( 609,63 EUR inkl. MwSt. ) zzgl. Versandkosten: 55,00 € |
|||||||||||
|
oder ab 11,22 EUR monatl. Leasingrate
|
|||||||||||
| Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline | |||||||||||
| Datenblatt: | file_download Download | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Lieske-Nr.: | 256475 | ||||||||||
| Hersteller-Nr.: | 0053945 | ||||||||||
| EAN-Code: | 4030641539450 | ||||||||||
| Gewicht: | 0.458 kg | ||||||||||
| Typ: | BH9097.38/010AC30-240VAC230/110V | ||||||||||
|
Staffelpreise netto
|
|||||||||||
Produktinformationen zu Dold 0053945:
Einsatzbereiche
Der Belastungswächter ist speziell für die Überwachung von elektrischen Industrieantrieben mit variabler Motorlast konzipiert. Er eignet sich für Motoren bis zu 22 kW bei 400 V oder bis zu 37 kW bei 690 V. Die Messung erfolgt nach dem 1-phasigen Prinzip, wobei eine symmetrische Belastung aller drei Phasen vorausgesetzt wird, was bei motorischen Lasten üblich ist. Das Gerät kann sowohl für 1-phasige als auch für 3-phasige Anlagen verwendet werden, wobei die Konfiguration über DIP-Schalter erfolgt. Die Überwachung erfolgt in zwei Stufen: Unterlast (P1) und Überlast (P2), wobei die Einstellung zwischen Unter- und Überlastüberwachung sowie Überlastüberwachung mit Vorwarnstufe (P1max/P2max) umschaltbar ist.
Funktionen und Ausstattung im Detail
Das Gerät verfügt über zwei unabhängige Ausgangsrelais, jeweils mit einem 1 Wechsler, die zur Signalisierung von P1 und P2 dienen. Die Relais können im Arbeitsstromprinzip (aktiviert im Fehlerfall) oder im Ruhestromprinzip (nicht aktiviert im Fehlerfall) konfiguriert werden, wobei die Auswahl über DIP-Schalter erfolgt. Eine gemeinsame Anlaufüberbrückungszeit ta (0–30 s) verhindert Fehlalarme beim Motorstart. Die Einstellungen erfolgen über Drehschalter auf einer Absolutskala in Watt. Ein Test/Reset-Taster erleichtert die Inbetriebnahme und dient als Einstellhilfe.
Technik verständlich erklärt
Die Messung erfolgt über die Wirkleistung, wobei das Gerät bis zu 40 A ohne externen Stromwandler messen kann. Die automatische Bereichsumschaltung ermöglicht einen großen Messbereich. Die Hilfsspannung beträgt AC 230/110 V, wobei die Nennspannung des Geräts AC 35–250 V beträgt. Der maximale Nennstrom liegt bei AC 24 A. Die Ausgangsrelais sind mit LEDs gekoppelt, die den Schaltzustand anzeigen: Die grüne LED zeigt die Netzspannung an, die gelben LEDs für P1 und P2 signalisieren den Betriebszustand (Dauerlicht) oder den Zeitablauf der Verzögerung (Blinken). Bei Fehlern, wie fehlender Messspannung oder Rückleistung, blinken alle LEDs in spezifischen Mustern, um die Fehlerursache zu signalisieren.
Kompatibilität und Zubehör
Das Gerät ist für den Einsatz in industriellen Schaltschränken ausgelegt und entspricht der Norm IEC/EN 60255-1. Es ist für 1-phasige und 3-phasige Anlagen geeignet. Die Konfiguration erfolgt über DIP-Schalter, die die Betriebsart (Unter-/Überlast oder Überlast mit Vorwarnstufe) sowie das Speicherverhalten (automatisch oder manuell) bestimmen. Die Anschlussklemmen sind für die Verbindung mit den Lasten und der Hilfsspannung ausgelegt.
Montage und Installation
Die Montage erfolgt in Standard-Schalttafeln mit einer Baubreite von 45 mm. Die Anschlüsse sind klar beschriftet und ermöglichen eine einfache Verdrahtung. Die Einstellung der Lastgrenzen erfolgt über Drehschalter, wobei die Werte in Watt angegeben sind. Die Anlaufüberbrückungszeit und die Ansprechverzögerung werden über DIP-Schalter eingestellt. Die LED-Anzeigen unterstützen die Inbetriebnahme und die Fehlerdiagnose.
Vorteile im Betrieb
Durch die frühzeitige Erkennung von Lastabweichungen ermöglicht der Belastungswächter eine präventive Wartung und verhindert kostspielige Schäden. Die Reduzierung des Verdrahtungsaufwands und die klare Signalisierung über LEDs erleichtern die Integration in bestehende Anlagen. Die Konfigurierbarkeit des Geräts für verschiedene Betriebsarten erhöht die Flexibilität in der Anwendung. Die Zuverlässigkeit der Überwachung und die klare Fehleranzeige tragen zur Betriebssicherheit und hohen Verfügbarkeit der Anlage bei.
| Technische Daten | |
| 1- / 3-phasig | 1, 3 |
| Ausgangskontakte | 2 x 1 Wechsler |
| Baubreite | 45 mm |
| Gehäusebauform | Schaltschrank |
| Messbereich max. | 40 A (37 kW) |
| Gerätetyp | BH 9097 |
| Ansprechverzögerung | |
| Variante | |
| Hilfsspannung | AC 230/110 V |
| Kontaktbestückung | 2 x 1 Wechsler |
| Nennspannung | AC 35 - 250 V |
| Nennstrom max | AC 24 A |
| Zulassungen und Kennzeichen | CCC |
| Variante | 1-phasig mit Hilfsspannung. Anlaufüberbrückungszeit 0 - 30 s |
Fragen & Antworten
Wie ist die Lieferzeit von Dold 0053945 BH9097.38/010 AC35-250V AC24A Belastungswächter AC230/110V ?
Der Artikel Dold 0053945 BH9097.38/010 AC35-250V AC24A Belastungswächter AC230/110V ist derzeit nicht auf Lager und muss auftragsbezogen bestellt werden.
Er ist erfahrungsgemäß innerhalb von 20 Arbeitstagen versandbereit. Die Lieferzeit bezieht sich in der Regel auf 1 Stück. Bei Bestellung von größeren Mengen, können wir die Lieferzeit unter Umständen verkürzen. Stellen Sie dazu einfach eine Anfrage über die gewünschte Menge von Dold 0053945 an unser Vertriebsteam, um eine genaue Lieferzeit zu erfahren.
Wie kann ich den Artikel zu einem günstigeren Preis kaufen?
Wir bieten Ihnen an Dold 0053945 BH9097.38/010 AC35-250V AC24A Belastungswächter AC230/110V bieten wir Ihnen immer zum bestmöglichen Preis an. Einen Rabatt von 2% auf Dold 0053945 BH9097.38/010 AC35-250V AC24A Belastungswächter AC230/110V können wir Ihnen gewähren, wenn Sie bei der Bestellung die Zahlungsart Vorkasse wählen.
Darüber hinaus können Sie mit unseren attraktiven Staffelpreisen bei jedem Einkauf sparen. Schon ab 3 Stück bieten wir Dold 0053945 BH9097.38/010 AC35-250V AC24A Belastungswächter AC230/110V für nur 504,61 EUR pro Stückan. Je mehr Sie bestellen, desto günstiger wird Ihr Einkauf.
Wir bieten für Ihren Bedarf auch individuelle Preise an. Ein entsprechendes Angebot erhalten Sie über das Formular Anfragen.
