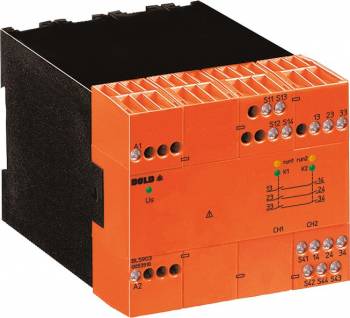

Dold 0054581 BL5903.03/00020 AC230V NOT-AUS-Modul

Ihre Wertung:
Durchschnittsbewertung
Artikelbewertung für Dold 0054581 BL5903.03/00020 AC230V NOT-AUS-Modul
( 4.7 / 5 ) 10 Wertungen
Dold 0054581
Abbildung kann vom Original abweichen !
698,84 EUR
( 831,62 EUR inkl. MwSt. )
zzgl. Versandkosten: 55,00 €
oder ab 15,30 EUR monatl. Leasingrate
Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline
1x Dold 0054581 BL5903.03/00020 AC230V NOT-AUS-Modul
Datenblatt:file_download Download
Lieske-Nr.:926923
Hersteller-Nr.: 0054581
EAN-Code: 4030641545819
Gewicht:0.32 kg
Typ:BL5903.03/00020 AC230V
Staffelpreise netto
Ab AnzahlPreis pro Stück
3672,63 EUR
6646,43 EUR
9620,22 EUR
12594,01 EUR

Produktinformationen zu Dold 0054581:

Das Dold Sicherheitsrelais BL5903.03/00020 AC230V ist ein spezialisiertes Not-Aus-Modul für industrielle Anwendungen, bei denen eine sichere Abschaltung und ein kontrollierter Wiederanlauf nach Netzausfall erforderlich sind. Das Gerät ist für den Einsatz in Anlagen wie Kompressorsteuerungen, Wasser- und Abwassertechnik konzipiert, wo die Zuverlässigkeit der Not-Aus-Funktion und die Rückkehr in den Betrieb nach Stromwiederkehr kritisch sind. Es verfügt über eine 1-kanalige Konfiguration, die für den Anschluss von zwei Not-Aus-Tastern ausgelegt ist, wodurch eine redundante Sicherheitsüberwachung ermöglicht wird. Die Nennspannung beträgt AC 230 V, und das Gerät ist mit abnehmbaren Schraubklemmen ausgestattet, die eine flexible und sichere Verkabelung gewährleisten.

Einsatzbereiche
Das Sicherheitsrelais BL5903 wird in industriellen Steuerungssystemen eingesetzt, in denen die Absicherung gegen unerwünschte Wiederanläufe nach einem Netzausfall erforderlich ist. Es ist besonders geeignet für Anlagen, die nach einem Stromausfall automatisch wieder in Betrieb gehen sollen, sofern kein Not-Aus betätigt wurde. Die Funktion der Netzausfallerkennung sorgt dafür, dass der Betrieb erst dann wieder aufgenommen wird, wenn die Spannung wiederhergestellt ist und keine Not-Aus-Betätigung vorliegt. Dies schützt Personen und Maschinen vor gefährlichen, unkontrollierten Wiederanläufen.

Funktionen und Ausstattung im Detail
Das Gerät speichert die Betätigung eines Not-Aus-Tasters und aktiviert die Ausgangskontakte entsprechend. Die Ausgangskontaktbestückung umfasst 3 Schließer, die für die Steuerung von Hilfskontakten oder Sicherheitsrelais in der Anlage verwendet werden können. Die Querschlusserkennung überwacht die Eingangsleitungen und erkennt Fehler wie Kurzschlüsse oder Drahtbrüche, wodurch die Integrität der Sicherheitsfunktion gewährleistet wird. Zusätzlich verfügt das Modul über eine Rückführschleife, die eine externe Kontaktverstärkung ermöglicht, um die Signalübertragung in komplexen Anlagen zu unterstützen.

Technik verständlich erklärt
Die Sicherheitsfunktionen des BL5903 basieren auf international anerkannten Normen. Es entspricht der Performance Level (PL) e und Kategorie 4 nach EN ISO 13849-1, was die höchste Anforderung an die Sicherheitsfunktionen in industriellen Anlagen darstellt. Zudem erfüllt es die Anforderungen an den SIL 3 (Safety Integrity Level) gemäß IEC/EN 62061 und IEC/EN 61508, was die Zuverlässigkeit und Fehlertoleranz des Geräts in sicherheitskritischen Anwendungen bestätigt. Die LED-Anzeigen für Kanal 1 und 2 sowie für Fehlerdiagnosen ermöglichen eine schnelle visuelle Überprüfung des Betriebszustands und unterstützen die Wartung. Die abnehmbaren Klemmenblöcke erleichtern die Montage und Wartung, da sie ohne Werkzeug entfernt und neu positioniert werden können.

Kompatibilität und Zubehör
Das Modul ist für den Einsatz in Systemen ausgelegt, die eine 1-kanalige Sicherheitsfunktion mit zwei Not-Aus-Tastern benötigen. Es ist kompatibel mit Standardleitungen, wobei die Anschlussquerschnitte bis zu 2 x 2,5 mm² Litze mit Hülse DIN 46228-1/-2/-3 oder 2 x 1,5 mm² Litze mit Hülse und Kunststoffkragen DIN 46228-1/-2/-3/-4 unterstützt werden. Die Baubreite beträgt 90 mm, was es für Standard-Schalttafeln geeignet macht. Die Zulassungen TÜV und UKCA bestätigen die Konformität mit europäischen und britischen Sicherheitsstandards.

Montage und Installation
Die Montage erfolgt in Standard-Schalttafeln mit einer Baubreite von 90 mm. Die abnehmbaren Schraubklemmen ermöglichen eine einfache und sichere Verkabelung. Die Anschlussklemmen sind für die Verwendung mit Litzen und Hülse nach DIN 46228 ausgelegt, was eine standardisierte und sichere Verbindung gewährleistet. Die LED-Anzeigen unterstützen die Installation, da sie den Betriebszustand und mögliche Fehler direkt anzeigen.

Vorteile im Betrieb
Das BL5903 bietet eine hohe Sicherheitsintegrität durch die Kombination aus PL e, Kategorie 4 und SIL 3. Die automatische Wiederanlauf-Funktion nach Netzausfall reduziert Betriebsunterbrechungen, ohne die Sicherheit zu gefährden. Die Querschlusserkennung und die Leitungsschluss- sowie Drahtbrucherkennung erhöhen die Zuverlässigkeit des Systems. Die visuelle Fehlerdiagnose über LED-Anzeigen erleichtert die Wartung und reduziert die Fehlerrate bei Inspektionen. Die Baubreite von 90 mm und die Verwendung von abnehmbaren Klemmen machen das Gerät flexibel einsetzbar in verschiedenen industriellen Umgebungen.

Technische Daten
1- / 2-kanalig1, 2
AnschlusstechnikAbnehmbare Schraubklemmen
Ausgangskontakte max.3 Schließer
Baubreite90 mm
Kat. / PL nach EN ISO 13849-14/e
SIL CL nach IEC/EN 620613
SIL nach IEC/EN 620613
Thermischer Strom Ith max.5 A
GerätetypBL 5903
QuerschlusserkennungJa
Variante
Kontaktbestückung3 Schließer
NennspannungAC 230 V
Zulassungen und KennzeichenTÜV, UKCA
VarianteFür 1-kanaligen Anschluß von zwei Not-Aus-Tastern


Produktdatenblatt
Datenblatt zu Dold 0054581, EAN: 4030641545819

Fragen & Antworten

Wie ist die Lieferzeit von Dold 0054581 BL5903.03/00020 AC230V NOT-AUS-Modul ?

Der Artikel Dold 0054581 BL5903.03/00020 AC230V NOT-AUS-Modul ist derzeit nicht auf Lager und muss auftragsbezogen bestellt werden.

Er ist erfahrungsgemäß innerhalb von 20 Arbeitstagen versandbereit. Die Lieferzeit bezieht sich in der Regel auf 1 Stück. Bei Bestellung von größeren Mengen, können wir die Lieferzeit unter Umständen verkürzen. Stellen Sie dazu einfach eine Anfrage über die gewünschte Menge von Dold 0054581 an unser Vertriebsteam, um eine genaue Lieferzeit zu erfahren.

Wie kann ich den Artikel zu einem günstigeren Preis kaufen?

Wir bieten Ihnen an Dold 0054581 BL5903.03/00020 AC230V NOT-AUS-Modul bieten wir Ihnen immer zum bestmöglichen Preis an. Einen Rabatt von 2% auf Dold 0054581 BL5903.03/00020 AC230V NOT-AUS-Modul können wir Ihnen gewähren, wenn Sie bei der Bestellung die Zahlungsart Vorkasse wählen.

Darüber hinaus können Sie mit unseren attraktiven Staffelpreisen bei jedem Einkauf sparen. Schon ab 3 Stück bieten wir Dold 0054581 BL5903.03/00020 AC230V NOT-AUS-Modul für nur 672,63 EUR pro Stückan. Je mehr Sie bestellen, desto günstiger wird Ihr Einkauf.

Wir bieten für Ihren Bedarf auch individuelle Preise an. Ein entsprechendes Angebot erhalten Sie über das Formular Anfragen.
