Dold 0054589 BH5928.47/61 AC/DC24V 1-10S NOT-AUS-Modul

Ihre Wertung:
Durchschnittsbewertung
Artikelbewertung für Dold 0054589 BH5928.47/61 AC/DC24V 1-10S NOT-AUS-Modul
( 4.5 / 5 ) 6 Wertungen

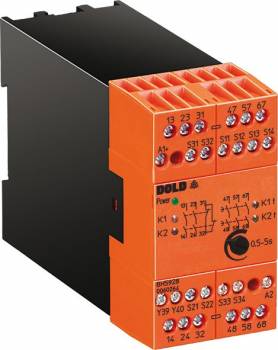

Dold 0054589
Abbildung kann vom Original abweichen !
507,41 EUR
( 603,82 EUR inkl. MwSt. )
zzgl. Versandkosten: 55,00 €
oder ab 11,11 EUR monatl. Leasingrate
Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline
1x Dold 0054589 BH5928.47/61 AC/DC24V 1-10S NOT-AUS-Modul
Datenblatt:file_download Download
Lieske-Nr.:1312964
Hersteller-Nr.: 0054589
EAN-Code: 4030641545895
Gewicht:0.428 kg
Typ:BH5928.47 AC/DC24V 1-10S
Staffelpreise netto
Ab AnzahlPreis pro Stück
3488,38 EUR
6469,35 EUR
9450,33 EUR
12431,30 EUR

Produktinformationen zu Dold 0054589:

Das Dold Sicherheitsrelais BH5928.47 AC/DC24V 1-10S ist ein Not-Aus-Modul für den Einsatz in industriellen Sicherheitsanlagen. Es dient der Schutzfunktion von Personen und Maschinen, insbesondere in Anlagen mit Not-Aus-Schaltungen, die die Stop-Kategorie 1 erfüllen müssen. Das Gerät ist speziell für die Überwachung von Schiebeschutzgittern konzipiert und ermöglicht eine zuverlässige Abschaltung von Maschinen im Notfall. Die Baubreite beträgt 45 mm, was eine kompakte Montage in Standard-Schalttafeln ermöglicht.

Einsatzbereiche
Das Sicherheitsrelais wird in Anlagen eingesetzt, in denen eine sichere Abschaltung bei Gefahr erforderlich ist. Typische Einsatzfälle sind Maschinen mit beweglichen Teilen, bei denen ein Not-Aus-Button oder eine Schutztür überwacht werden muss. Die Funktion als Schutztürwächter macht es geeignet für Anlagen, bei denen der Zugang zu gefährlichen Bereichen über mechanische Schutzgitter kontrolliert wird. Die Einbindung in Not-Aus-Schaltungen ermöglicht die Realisierung von Stop-Kategorie 1 gemäß EN ISO 13849-1, was eine sofortige und sichere Abschaltung der Maschine sicherstellt.

Funktionen und Ausstattung im Detail
Das Gerät verfügt über eine Kontaktbestückung mit 3 Schließern, 1 Öffner sofort und 1 Schließer rückfallverzögert. Die rückfallverzögerte Funktion ermöglicht eine kontrollierte Abschaltung, bei der die Maschine nach dem Auslösen des Not-Aus-Buttons nicht sofort, sondern innerhalb eines Zeitbereichs von 1 bis 10 Sekunden abgeschaltet wird. Dies ist besonders nützlich, um mechanische Belastungen zu reduzieren oder sicherzustellen, dass alle Bewegungen abgeschlossen sind. Die Anschlusstechnik erfolgt über abnehmbare Schraubklemmen, die eine flexible und sichere Verkabelung ermöglichen. Die Klemmen sind für Leiterquerschnitte von 2 x 1,5 mm² Litze mit Hülse und Kunststoffkragen DIN 46 228-1/-2/-3/-4 oder 2 x 2,5 mm² Litze mit Hülse DIN 46 228-1/-2/-3 ausgelegt.

Technik verständlich erklärt
Das Sicherheitsrelais arbeitet mit einer Nennspannung von AC/DC 24 V und ist für 1- oder 2-kanalige Beschaltung geeignet. Die 2-kanalige Variante erhöht die Sicherheit, da beide Kanäle unabhängig voneinander überwacht werden. Die Querschlusserkennung am Ein-Taster (Klemmen S33–S34) erkennt, ob ein Fehler im Steuerkreis vorliegt, beispielsweise durch ein Kurzschluss. Die Zustandsanzeige für den rückfallverzögerten Zeitkreis und die LED-Anzeigen für Netz, Kanal 1/2 sowie für die Zeitverzögerung ermöglichen eine visuelle Überwachung des Betriebszustands. Die Wahl zwischen manueller Aktivierung über die Ein-Taste oder automatischer Ein-Funktion mit Brücke an S13–S14 bietet Flexibilität bei der Integration in bestehende Systeme.

Kompatibilität und Zubehör
Das Gerät ist mit einstellbarer Zeitverzögerung ausgestattet, wodurch die Verzögerungszeit im Bereich von 1 bis 10 Sekunden eingestellt werden kann. Die Zulassungen umfassen UL-listed C/US, TÜV und CCC, was die Verwendung in verschiedenen Märkten ermöglicht. Die Sicherheitsfunktionen entsprechen den Normen EN ISO 13849-1 (Kategorie 4, Performance Level e) und IEC/EN 62061 (SIL CL 3, SIL 3), was die Zuverlässigkeit und Sicherheit des Geräts in kritischen Anwendungen gewährleistet. Die thermische Strombelastbarkeit beträgt maximal 5 A, was für die meisten industriellen Anwendungen ausreichend ist.

Montage und Installation
Die Montage erfolgt in Standard-Schalttafeln mit einer Baubreite von 45 mm. Die abnehmbaren Schraubklemmen erleichtern die Installation und Wartung. Die Verkabelung erfolgt gemäß den Schaltplänen im Datenblatt, wobei die Klemmenbelegung und die Funktionen der einzelnen Anschlüsse klar definiert sind. Die Zustandsanzeigen und LED-Anzeigen unterstützen die Inbetriebnahme und die Fehlerdiagnose.

Vorteile im Betrieb
Das Sicherheitsrelais bietet eine hohe Zuverlässigkeit durch die integrierte Querschlusserkennung und die redundante 2-kanalige Beschaltung. Die einstellbare Zeitverzögerung ermöglicht eine anwendungsspezifische Anpassung, während die LED-Anzeigen den Betriebszustand visuell überwachen. Die Zulassungen nach internationalen Normen gewährleisten die Einsatzfähigkeit in verschiedenen Branchen und Regionen. Die kompakte Bauform und die flexible Anschlusstechnik erleichtern die Integration in bestehende Anlagen.

Technische Daten
1- / 2-kanalig1, 2
AnschlusstechnikAbnehmbare Schraubklemmen
Ausgangskontakte max.3 Schließer, 3 Schließer verzögert
Baubreite45 mm
Kat. / PL nach EN ISO 13849-14/e
SIL CL nach IEC/EN 620613
SIL nach IEC/EN 620613
Thermischer Strom Ith max.5 A
ZulassungenUL
GerätetypBH 5928
Als Schutztürwächter geeignetJa
QuerschlusserkennungJa
Variante
Kontaktbestückung3 Schließer, 1 Öffner sofort, 1 Schließer rückfallverzögert
NennspannungAC/DC 24 V
Zeitbereich1 - 10 s
Zulassungen und KennzeichenUL-listed C/US, TÜV, CCC
VarianteMit einstellbarer Zeitverzögerung


Produktdatenblatt
Datenblatt zu Dold 0054589, EAN: 4030641545895

Fragen & Antworten

Wie ist die Lieferzeit von Dold 0054589 BH5928.47/61 AC/DC24V 1-10S NOT-AUS-Modul ?

Der Artikel Dold 0054589 BH5928.47/61 AC/DC24V 1-10S NOT-AUS-Modul ist derzeit nicht auf Lager und muss auftragsbezogen bestellt werden.

Er ist erfahrungsgemäß innerhalb von 20 Arbeitstagen versandbereit. Die Lieferzeit bezieht sich in der Regel auf 1 Stück. Bei Bestellung von größeren Mengen, können wir die Lieferzeit unter Umständen verkürzen. Stellen Sie dazu einfach eine Anfrage über die gewünschte Menge von Dold 0054589 an unser Vertriebsteam, um eine genaue Lieferzeit zu erfahren.

Wie kann ich den Artikel zu einem günstigeren Preis kaufen?

Wir bieten Ihnen an Dold 0054589 BH5928.47/61 AC/DC24V 1-10S NOT-AUS-Modul bieten wir Ihnen immer zum bestmöglichen Preis an. Einen Rabatt von 2% auf Dold 0054589 BH5928.47/61 AC/DC24V 1-10S NOT-AUS-Modul können wir Ihnen gewähren, wenn Sie bei der Bestellung die Zahlungsart Vorkasse wählen.

Darüber hinaus können Sie mit unseren attraktiven Staffelpreisen bei jedem Einkauf sparen. Schon ab 3 Stück bieten wir Dold 0054589 BH5928.47/61 AC/DC24V 1-10S NOT-AUS-Modul für nur 488,38 EUR pro Stückan. Je mehr Sie bestellen, desto günstiger wird Ihr Einkauf.

Wir bieten für Ihren Bedarf auch individuelle Preise an. Ein entsprechendes Angebot erhalten Sie über das Formular Anfragen.
