Dold 0054596 IP9271.12 AC/DC24V 1,5-15A Unterstromrelais Tv=0,1-20S

Ihre Wertung:
Durchschnittsbewertung
Artikelbewertung für Dold 0054596 IP9271.12 AC/DC24V 1,5-15A Unterstromrelais Tv=0,1-20S
( 4.5 / 5 ) 26 Wertungen

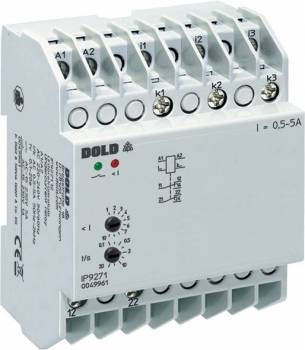

Dold 0054596
Abbildung kann vom Original abweichen !
408,55 EUR
( 486,17 EUR inkl. MwSt. )
zzgl. Versandkosten: 55,00 €
Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline
1x Dold 0054596 IP9271.12 AC/DC24V 1,5-15A Unterstromrelais Tv=0,1-20S
Datenblatt:file_download Download
Lieske-Nr.:406579
Hersteller-Nr.: 0054596
EAN-Code: 4030641545963
Gewicht:0.224 kg
Typ:IP9271.12 AC/DC24V 1,5-15A
Staffelpreise netto
Ab AnzahlPreis pro Stück
4393,23 EUR
8377,91 EUR
12362,59 EUR
16347,27 EUR

Produktinformationen zu Dold 0054596:

Das Dold Unterstromrelais IP9271.12 AC/DC24V 1,5-15A ist ein industriell einsetzbares Stromüberwachungsgerät für Dreh- und Wechselstromnetze. Es dient der Überwachung des Stromflusses in 3-phasigen Anlagen und reagiert bei Unterschreitung eines eingestellten Stromwerts. Das Gerät arbeitet nach dem Ruhestromprinzip, bei dem das Ausgangsrelais im Fehlerfall nicht aktiviert wird. Es ist für die Montage in Installationsverteiler ausgelegt und entspricht der Norm IEC/EN 60255-1.

Einsatzbereiche
Das Relais ist für die Überwachung von elektrischen Anlagen in industriellen und gewerblichen Umgebungen vorgesehen, wo eine kontinuierliche Stromversorgung erforderlich ist. Typische Anwendungsfälle sind die Überwachung von Motoren, Pumpen, Heizsystemen oder anderen Verbrauchern, bei denen ein plötzlicher Stromabfall zu Funktionsausfällen oder Schäden führen kann. Die 3-phasige Ausführung macht es besonders geeignet für Anlagen mit mehrphasiger Versorgung.

Funktionen und Ausstattung im Detail
Das Gerät verfügt über zwei Wechsler als Ausgangskontakte, die für die Steuerung von Hilfskreisen oder Alarmeinrichtungen genutzt werden können. Der Ansprechwert ist einstellbar, sodass das Relais für verschiedene Lasten und Anforderungen konfiguriert werden kann. Die Schaltverzögerung ist im Bereich von 0,1 bis 20 Sekunden einstellbar, was eine Anpassung an die jeweilige Anwendung ermöglicht. Die Hysterese ist fest eingestellt und beträgt etwa 4 %, um eine stabile Schaltverhalten zu gewährleisten. Die LED-Anzeigen signalisieren den Betriebszustand: Eine grüne LED leuchtet bei korrektem Strom (Gutzustand), eine rote LED leuchtet bei Unterstrom.

Technik verständlich erklärt
Das Relais überwacht den Strom in drei Phasen und reagiert, wenn der Strom unter einen voreingestellten Wert fällt. Die Messung erfolgt über den Messkreis, der galvanisch vom Hilfskreis getrennt ist, um eine sichere und störungsfreie Übertragung zu gewährleisten. Die Hilfsspannung beträgt AC/DC 24 V und versorgt das Gerät selbst. Die Baubreite beträgt 35 mm, was es für Standard-Installationsverteiler geeignet macht. Die Bauform ist für Installationsverteiler nach DIN 43880 ausgelegt.

Kompatibilität und Zubehör
Das Gerät ist Teil der Produktfamilie IP 9271 und kann in verschiedenen Varianten eingesetzt werden, je nach Anforderung an die Messbereiche und die Kontaktbestückung. Es ist kompatibel mit anderen Geräten der Serie, wie z. B. den Modellen IL 9271 oder SL 9271, die ebenfalls 35 mm Baubreite aufweisen. Die Kombination mit anderen Komponenten der Serie ermöglicht eine flexible Anpassung an unterschiedliche Anlagenkonfigurationen.

Montage und Installation
Die Montage erfolgt in Installationsverteiler nach DIN 43880. Die Anschlussklemmen sind unten angeordnet, was eine einfache Integration in bestehende Schaltanlagen ermöglicht. Die Bautiefe beträgt 61 mm. Die Klemmenbezeichnung erfolgt nach dem Schema A1/A2 für die Hilfsspannung, i1/k1, i2/k2, i3/k3 für die Messkreise und Z1/Z2, Z3/Z4 für die Messbereichswahl. Die Installation erfordert keine speziellen Werkzeuge oder zusätzliche Komponenten.

Vorteile im Betrieb
Das Relais bietet eine zuverlässige Stromüberwachung mit einstellbaren Parametern, die eine Anpassung an spezifische Anforderungen ermöglichen. Die galvanische Trennung zwischen Mess- und Hilfskreis erhöht die Sicherheit und verhindert Störungen. Die LED-Anzeigen ermöglichen eine schnelle visuelle Kontrolle des Betriebszustands. Die einstellbare Schaltverzögerung verhindert Fehlalarme bei kurzzeitigen Stromschwankungen. Die Bauform ist für den Einsatz in Standard-Installationsverteiler ausgelegt, was eine einfache Integration in bestehende Anlagen ermöglicht.

Technische Daten
1- / 3-phasig3
Ausgangskontakte2 Wechsler
Baubreite35 mm
GehäusebauformInstallationsverteiler
GerätetypIP 9271
AnsprechverzögerungJa
Variante
HilfsspannungAC/DC 24 V
Kontaktbestückung2 Wechsler
Messbereich1,5 - 15 A
Schaltverzögerung0,1 - 20 s
Zulassungen und KennzeichenUKCA
Variante3-phasiges Stromrelais. Ruhestromprinzip


Produktdatenblatt
Datenblatt zu Dold 0054596, EAN: 4030641545963

Fragen & Antworten

Wie ist die Lieferzeit von Dold 0054596 IP9271.12 AC/DC24V 1,5-15A Unterstromrelais Tv=0,1-20S ?

Der Artikel Dold 0054596 IP9271.12 AC/DC24V 1,5-15A Unterstromrelais Tv=0,1-20S ist derzeit nicht auf Lager und muss auftragsbezogen bestellt werden.

Er ist erfahrungsgemäß innerhalb von 20 Arbeitstagen versandbereit. Die Lieferzeit bezieht sich in der Regel auf 1 Stück. Bei Bestellung von größeren Mengen, können wir die Lieferzeit unter Umständen verkürzen. Stellen Sie dazu einfach eine Anfrage über die gewünschte Menge von Dold 0054596 an unser Vertriebsteam, um eine genaue Lieferzeit zu erfahren.

Wie kann ich den Artikel zu einem günstigeren Preis kaufen?

Wir bieten Ihnen an Dold 0054596 IP9271.12 AC/DC24V 1,5-15A Unterstromrelais Tv=0,1-20S bieten wir Ihnen immer zum bestmöglichen Preis an. Einen Rabatt von 2% auf Dold 0054596 IP9271.12 AC/DC24V 1,5-15A Unterstromrelais Tv=0,1-20S können wir Ihnen gewähren, wenn Sie bei der Bestellung die Zahlungsart Vorkasse wählen.

Darüber hinaus können Sie mit unseren attraktiven Staffelpreisen bei jedem Einkauf sparen. Schon ab 4 Stück bieten wir Dold 0054596 IP9271.12 AC/DC24V 1,5-15A Unterstromrelais Tv=0,1-20S für nur 393,23 EUR pro Stückan. Je mehr Sie bestellen, desto günstiger wird Ihr Einkauf.

Wir bieten für Ihren Bedarf auch individuelle Preise an. Ein entsprechendes Angebot erhalten Sie über das Formular Anfragen.
