Dold 0054713 SK9169.11 3/N AC380-415/220-240V Phasenwächter

Ihre Wertung:
Durchschnittsbewertung
Artikelbewertung für Dold 0054713 SK9169.11 3/N AC380-415/220-240V Phasenwächter
( 4.5 / 5 ) 38 Wertungen

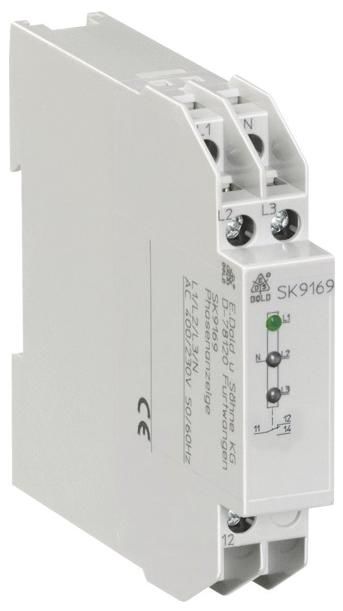

Dold 0054713
Abbildung kann vom Original abweichen !
Dold 0054713Dold 0054713
92,16 EUR
( 109,67 EUR inkl. MwSt. )
zzgl. Versandkosten: 55,00 €
Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline
1x Dold 0054713 SK9169.11 3/N AC380-415/220-240V Phasenwächter
Datenblatt:file_download Download
Lieske-Nr.:325864
Hersteller-Nr.: 0054713
EAN-Code: 4030641547134
Gewicht:0.123 kg
Typ:SK9169.113AC380-415/220-240V
Staffelpreise netto
Ab AnzahlPreis pro Stück
688,70 EUR
1285,25 EUR
2481,79 EUR
3678,34 EUR

Produktinformationen zu Dold 0054713:

Der Dold Phasenwächter SK9169.113AC380-415/220-240V ist ein industrieller Überwachungsschalter zur Erkennung von Phasenausfall in Dreiphasennetzen. Das Gerät ist in der Bauform SK ausgeführt, die speziell für den Einsatz in Schaltschränken mit Montageplatte und Kabelkanal konzipiert ist. Die Baubreite beträgt 17,5 mm, was eine kompakte Montage auf der Hutschiene IEC/EN 60715 ermöglicht. Die Nennspannung des Geräts liegt bei 3/N AC 380–415 V / 220–240 V, wobei es auch einphasig angeschlossen werden kann. Die Spannungsbereichsabdeckung beträgt 0,8 bis 1,1-fache der Nennspannung, was eine flexible Anpassung an leichte Schwankungen im Netz ermöglicht. Die Erkennung eines Phasenausfalls erfolgt bei einer Spannung unter 120 V, wodurch sicher gestellt wird, dass auch bei geringen Spannungsabfällen eine Reaktion erfolgt.

Einsatzbereiche
Der Phasenwächter ist für den Einsatz in industriellen und gewerblichen Anlagen vorgesehen, wo eine kontinuierliche Überwachung der Netzspannung erforderlich ist. Er dient beispielsweise zur Schutzfunktion für Motoren, Pumpen oder andere elektrische Verbraucher, die auf eine stabile Dreiphasenversorgung angewiesen sind. Die Anwendung erfolgt in Schaltschränken, wo das Gerät über die Hutschiene montiert wird. Die Bauform SK mit 100 mm Bautiefe und oben liegenden Anschlussklemmen ist ideal für Schaltschränke mit integriertem Kabelkanal und Montageplatte.

Funktionen und Ausstattung im Detail
Das Gerät arbeitet nach dem Ruhestromprinzip, bei dem das Ausgangsrelais im Fehlerfall nicht aktiviert wird. Dies bedeutet, dass der Wechslerkontakt im Normalbetrieb geschlossen ist und bei einem Phasenausfall geöffnet wird. Die Phasenfolge ist beliebig, sodass das Gerät unabhängig von der Reihenfolge der Phasen im Netz funktioniert. Eine LED-Anzeige für jede Phase (L1, L2, L3) zeigt an, ob die jeweilige Phase anliegt. Bei einer Unterbrechung des Neutralleiters leuchten die LEDs trotz anliegender Phasenspannung nicht mehr, was auf eine fehlende Spannungsfreiheit hindeutet und eine zusätzliche Messung erforderlich macht.

Technik verständlich erklärt
Der Phasenwächter überwacht kontinuierlich die Spannung an den drei Phasen und dem Neutralleiter. Wenn eine Phase unter 120 V fällt, wird der Ausgangskontakt (1 Wechsler) geöffnet, was beispielsweise ein Warnsignal oder eine Abschaltung auslöst. Die Ausgangsleistung ist für einen thermischen Strom von 4 A ausgelegt, mit einem Schaltvermögen von 3 A / AC 230 V für den Schließer und 1 A / AC 230 V für den Öffner. Die elektrische Lebensdauer beträgt typisch 300.000 Schaltspiele bei 1 A / AC 230 V, die mechanische Lebensdauer ist mit ≥ 30 Millionen Schaltspiele angegeben. Die Betriebstemperatur liegt zwischen -20 °C und +60 °C, die Lagerungstemperatur zwischen -25 °C und +60 °C. Die Betriebshöhe ist auf ≤ 2000 m begrenzt.

Kompatibilität und Zubehör
Das Gerät ist in drei Bauformen erhältlich: IK, RK und SK. Die SK-Bauform, wie hier beschrieben, ist für Schaltschränke ausgelegt. Die Anschlussklemmen sind oben angeordnet, was die Verkabelung im Schaltschrank erleichtert. Die Anschlussquerschnitte betragen 2 x 0,6 bis 2,5 mm² für massive Leiter oder 2 x 0,28 bis 1,5 mm² für flexible Leiter mit und ohne Aderendhülse. Die Abisolierlänge beträgt 10 mm. Die Leiterbefestigung erfolgt über unverlierbare Plus-Minus-Klemmen mit Schrauben M3,5 und selbstabhebenden Anschlussscheiben. Die Montage erfolgt über die Hutschiene IEC/EN 60715.

Montage und Installation
Die Montage erfolgt auf der Hutschiene im Schaltschrank. Die oben liegenden Anschlussklemmen ermöglichen eine einfache und übersichtliche Verkabelung. Die Bautiefe von 100 mm muss im Schaltschrank berücksichtigt werden. Die Anschlussklemmen sind für die genannten Querschnitte ausgelegt, wobei die Abisolierlänge von 10 mm eingehalten werden muss. Die Schrauben M3,5 sind mit selbstabhebenden Anschlussscheiben ausgestattet, um eine sichere Befestigung zu gewährleisten.

Vorteile im Betrieb
Der Phasenwächter bietet eine zuverlässige Überwachung der Netzspannung mit klaren visuellen Anzeigen. Die LED-Anzeigen ermöglichen eine schnelle Diagnose des Betriebszustands. Das Ruhestromprinzip sorgt dafür, dass im Fehlerfall keine unerwünschte Aktivierung des Ausgangs erfolgt. Die hohe Lebensdauer und die robuste Konstruktion machen das Gerät für den Dauerbetrieb in industriellen Umgebungen geeignet. Die Einhaltung der Norm IEC/EN 60255-1 sowie die Zulassung UKCA sichern die Konformität mit europäischen Anforderungen. Die EMV-Beständigkeit gegen statische Entladung (8 kV), HF-Einstrahlung (10 V/m) und schnelle Transienten (4 kV) gewährleistet eine zuverlässige Funktion auch in elektromagnetisch belasteten Umgebungen. Die Isolationsstrecken und Kriechstrecken entsprechen den Anforderungen nach IEC 60664-1 mit einer Bemessungsstoßspannung von 4 kV und Verschmutzungsgrad 2. Die Schutzart des Gehäuses beträgt IP 40, was vor Berührung mit beweglichen Teilen und vor Feststoffen schützt, jedoch nicht vor Wasser oder Staub.

Technische Daten
1- / 3-phasig3
Ausgangskontakte1 Wechsler
Baubreite17,5 mm
GehäusebauformSchaltschrank
Messbereich max.415 V
GerätetypSK 9169
Variante
Nennspannung3/N AC 380 - 415 V / 220 - 240 V
Zulassungen und KennzeichenUKCA


Produktdatenblatt
Datenblatt zu Dold 0054713, EAN: 4030641547134

Fragen & Antworten

Wie ist die Lieferzeit von Dold 0054713 SK9169.11 3/N AC380-415/220-240V Phasenwächter ?

Der Artikel Dold 0054713 SK9169.11 3/N AC380-415/220-240V Phasenwächter ist derzeit nicht auf Lager und muss auftragsbezogen bestellt werden.

Er ist erfahrungsgemäß innerhalb von 20 Arbeitstagen versandbereit. Die Lieferzeit bezieht sich in der Regel auf 1 Stück. Bei Bestellung von größeren Mengen, können wir die Lieferzeit unter Umständen verkürzen. Stellen Sie dazu einfach eine Anfrage über die gewünschte Menge von Dold 0054713 an unser Vertriebsteam, um eine genaue Lieferzeit zu erfahren.

Wie kann ich den Artikel zu einem günstigeren Preis kaufen?

Wir bieten Ihnen an Dold 0054713 SK9169.11 3/N AC380-415/220-240V Phasenwächter bieten wir Ihnen immer zum bestmöglichen Preis an. Einen Rabatt von 2% auf Dold 0054713 SK9169.11 3/N AC380-415/220-240V Phasenwächter können wir Ihnen gewähren, wenn Sie bei der Bestellung die Zahlungsart Vorkasse wählen.

Darüber hinaus können Sie mit unseren attraktiven Staffelpreisen bei jedem Einkauf sparen. Schon ab 6 Stück bieten wir Dold 0054713 SK9169.11 3/N AC380-415/220-240V Phasenwächter für nur 88,70 EUR pro Stückan. Je mehr Sie bestellen, desto günstiger wird Ihr Einkauf.

Wir bieten für Ihren Bedarf auch individuelle Preise an. Ein entsprechendes Angebot erhalten Sie über das Formular Anfragen.
