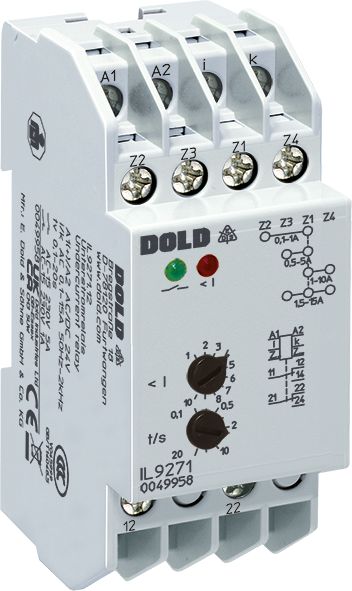

Dold 0054792 IL9271.11/500 AC220-240V 0,1-50A Unterstromrelais Tv=0,1-20S

Ihre Wertung:
Durchschnittsbewertung
Artikelbewertung für Dold 0054792 IL9271.11/500 AC220-240V 0,1-50A Unterstromrelais Tv=0,1-20S
( 4.3 / 5 ) 4 Wertungen
Dold 0054792
Abbildung kann vom Original abweichen !
257,07 EUR
( 305,91 EUR inkl. MwSt. )
zzgl. Versandkosten: 55,00 €
Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline
1x Dold 0054792 IL9271.11/500 AC220-240V 0,1-50A Unterstromrelais Tv=0,1-20S
Datenblatt:file_download Download
Lieske-Nr.:1583545
Hersteller-Nr.: 0054792
EAN-Code: 4030641547929
Gewicht:0.147 kg
Typ:IL9271.11/500 AC220-240V 0,1-50A
Staffelpreise netto
Ab AnzahlPreis pro Stück
4255,14 EUR
8253,21 EUR
12251,29 EUR
16249,36 EUR

Produktinformationen zu Dold 0054792:

Das Dold Unterstromrelais IL9271.11/500 ist ein 1-phasiges Stromüberwachungsgerät für Dreh- und Wechselstromnetze, ausgelegt für den Einsatz in Installations- und Industrieverteileranlagen. Es überwacht den Stromfluss und schaltet bei Unterschreitung eines eingestellten Ansprechwerts den Ausgangskontakt ab, wobei das Ruhestromprinzip angewendet wird – das heißt, das Ausgangsrelais ist im Fehlerfall nicht aktiviert. Die Hilfsspannung beträgt AC 220–240 V, und das Gerät verfügt über einen einstellbaren Messbereich von 0,1 bis 50 A, der über einen Drehschalter in fünf Stufen eingestellt werden kann. Die Schaltverzögerung ist ebenfalls einstellbar und liegt im Bereich von 0,1 bis 20 Sekunden. Die Baubreite beträgt 35 mm, und das Gerät ist für Montage in Installationsverteiler nach DIN 43880 konzipiert.

Einsatzbereiche
Das IL9271.11/500 eignet sich für die Überwachung von elektrischen Anlagen, in denen ein kontinuierlicher Stromfluss erforderlich ist, beispielsweise in Pumpensteuerungen, Lüfteranlagen oder bei der Überwachung von Motoren und Transformatoranlagen. Es wird eingesetzt, um bei Unterstromsituationen, die auf eine Fehlfunktion, einen Kurzschluss oder eine Unterbrechung im Stromkreis hindeuten können, eine Reaktion auszulösen, etwa das Abschalten eines Motors oder das Auslösen einer Warnmeldung. Die galvanische Trennung zwischen Hilfskreis und Messkreis gewährleistet eine sichere und störungsfreie Messung.

Funktionen und Ausstattung im Detail
Das Gerät verfügt über einen Wechsler als Ausgangskontakt, der bei Unterstrombedingungen de-energisiert wird. Die Ansprechwerte sind über einen Drehschalter einstellbar, wobei die Hysterese fest eingestellt ist und etwa 4 % beträgt. Die LED-Anzeigen signalisieren den Betriebszustand: Eine grüne LED leuchtet, wenn der Strom innerhalb der vorgegebenen Grenzen liegt (Gutzustand), eine rote LED leuchtet bei Unterstrom. Die Schaltverzögerung ermöglicht eine zeitverzögerte Reaktion, um kurzzeitige Stromschwankungen zu filtern und falsche Auslösungen zu vermeiden.

Technik verständlich erklärt
Das IL9271.11/500 arbeitet nach dem Ruhestromprinzip, bei dem der Ausgangskontakt im normalen Betrieb aktiv ist und bei Unterstrom de-energisiert wird. Dies ist besonders nützlich in Anlagen, bei denen ein Ausfall des Stroms eine sofortige Reaktion erfordert. Die Messung erfolgt über einen Strommesskreis, der galvanisch vom Hilfskreis getrennt ist, um Störungen und Spannungseinflüsse zu vermeiden. Die Hilfsspannung wird über die Anschlüsse A1 und A2 zugeführt, während der Strommesskreis über die Anschlüsse i und k angeschlossen wird. Die Messbereiche werden über einen Drehschalter eingestellt, der fünf verschiedene Einstellungen ermöglicht.

Kompatibilität und Zubehör
Das Gerät ist für den Einsatz in 1-phasigen Netzen ausgelegt und kann in Installationsverteiler nach DIN 43880 montiert werden. Es ist mit anderen Geräten der IL- und SL-Serie kompatibel, die ebenfalls 1-phasige Überwachungsfunktionen bieten. Die Baubreite von 35 mm ermöglicht eine Montage in Standard-Verteilerkästen. Die Anschlussklemmen sind unten angeordnet, was typisch für die I-Bauform ist. Die Geräte der IL-Serie sind in verschiedenen Varianten erhältlich, wobei die IL9271.11/500 die Variante mit 5 einstellbaren Messbereichen und 1 Wechsler darstellt.

Montage und Installation
Die Montage erfolgt in einem Installationsverteiler mit einer Baubreite von 35 mm. Die Anschlussklemmen sind unten angeordnet, was die Integration in bestehende Schaltanlagen erleichtert. Die Hilfsspannung wird über die Anschlüsse A1 und A2 angeschlossen, der Strommesskreis über i und k. Die Einstellung der Messbereiche erfolgt über einen Drehschalter, der auf der Vorderseite des Geräts angebracht ist. Die LED-Anzeigen dienen zur visuellen Überwachung des Betriebszustands.

Vorteile im Betrieb
Das IL9271.11/500 bietet eine präzise und zuverlässige Stromüberwachung mit einstellbaren Parametern, die an die spezifischen Anforderungen der Anlage angepasst werden können. Die galvanische Trennung zwischen Mess- und Hilfskreis sorgt für eine hohe Sicherheit. Die LED-Anzeigen ermöglichen eine schnelle visuelle Kontrolle des Betriebszustands. Die einstellbare Schaltverzögerung reduziert die Wahrscheinlichkeit von Fehlauslösungen durch kurzzeitige Stromschwankungen. Das Gerät entspricht den Normen IEC/EN 60255-1 und ist mit den Zulassungen UKCA und CCC versehen, was die Einhaltung europäischer und chinesischer Sicherheitsstandards bestätigt.

Technische Daten
1- / 3-phasig1
Ausgangskontakte1 Wechsler, 2 Wechsler
Baubreite35 mm
GehäusebauformInstallationsverteiler
GerätetypIL 9271
AnsprechverzögerungJa
Variante
HilfsspannungAC 220 - 240 V
Kontaktbestückung1 Wechsler
Messbereich0,1 - 50 A
Schaltverzögerung0,1 - 20 s
Zulassungen und KennzeichenUKCA, CCC
Variante1-phasiges Stromrelais. Ruhestromprinzip. 5 Messbereiche über Drehschalter einstellbar


Produktdatenblatt
Datenblatt zu Dold 0054792, EAN: 4030641547929

Fragen & Antworten

Wie ist die Lieferzeit von Dold 0054792 IL9271.11/500 AC220-240V 0,1-50A Unterstromrelais Tv=0,1-20S ?

Der Artikel Dold 0054792 IL9271.11/500 AC220-240V 0,1-50A Unterstromrelais Tv=0,1-20S ist derzeit nicht auf Lager und muss auftragsbezogen bestellt werden.

Er ist erfahrungsgemäß innerhalb von 20 Arbeitstagen versandbereit. Die Lieferzeit bezieht sich in der Regel auf 1 Stück. Bei Bestellung von größeren Mengen, können wir die Lieferzeit unter Umständen verkürzen. Stellen Sie dazu einfach eine Anfrage über die gewünschte Menge von Dold 0054792 an unser Vertriebsteam, um eine genaue Lieferzeit zu erfahren.

Wie kann ich den Artikel zu einem günstigeren Preis kaufen?

Wir bieten Ihnen an Dold 0054792 IL9271.11/500 AC220-240V 0,1-50A Unterstromrelais Tv=0,1-20S bieten wir Ihnen immer zum bestmöglichen Preis an. Einen Rabatt von 2% auf Dold 0054792 IL9271.11/500 AC220-240V 0,1-50A Unterstromrelais Tv=0,1-20S können wir Ihnen gewähren, wenn Sie bei der Bestellung die Zahlungsart Vorkasse wählen.

Darüber hinaus können Sie mit unseren attraktiven Staffelpreisen bei jedem Einkauf sparen. Schon ab 4 Stück bieten wir Dold 0054792 IL9271.11/500 AC220-240V 0,1-50A Unterstromrelais Tv=0,1-20S für nur 255,14 EUR pro Stückan. Je mehr Sie bestellen, desto günstiger wird Ihr Einkauf.

Wir bieten für Ihren Bedarf auch individuelle Preise an. Ein entsprechendes Angebot erhalten Sie über das Formular Anfragen.
