Dold 0054801 BD9080.12/001 3AC110V AC/DC80-230V Phasenwächter Tv=0,1-5s

Ihre Wertung:
Durchschnittsbewertung
Artikelbewertung für Dold 0054801 BD9080.12/001 3AC110V AC/DC80-230V Phasenwächter Tv=0,1-5s
( 4.1 / 5 ) 9 Wertungen

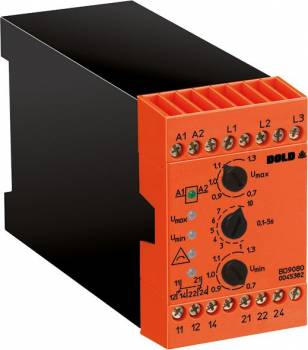

Dold 0054801
Abbildung kann vom Original abweichen !
435,95 EUR
( 518,78 EUR inkl. MwSt. )
zzgl. Versandkosten: 55,00 €
Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline
1x Dold 0054801 BD9080.12/001 3AC110V AC/DC80-230V Phasenwächter Tv=0,1-5s
Datenblatt:file_download Download
Lieske-Nr.:979817
Hersteller-Nr.: 0054801
EAN-Code: 4030641548018
Gewicht:0.35 kg
Typ:BD9080.12/001 3AC110V AC/DC80-230V
Staffelpreise netto
Ab AnzahlPreis pro Stück
4429,41 EUR
8422,87 EUR
12416,33 EUR
16409,79 EUR

Produktinformationen zu Dold 0054801:

Der Phasenwächter BD9080.12/001 von Dold ist ein industrieller Überwachungsschalter für Dreiphasennetze, der im Schaltschrank betrieben wird. Das Gerät überwacht die Netzspannung auf Unter- und Überspannung, Asymmetrie, Phasenausfall sowie falsche Phasenfolge. Es dient der frühzeitigen Erkennung von Störungen im Stromnetz, um Schäden an angeschlossenen Maschinen und Anlagen zu vermeiden und die Betriebssicherheit zu erhöhen. Die Variante ist für eine Hilfsspannung von AC/DC 80 bis 230 V ausgelegt und arbeitet nach dem Arbeitsstromprinzip, bei dem das Ausgangsrelais im Fehlerfall aktiviert wird. Die Nennspannung beträgt 3AC 110 V, wobei der Standardmessbereich 3 AC 400 V umfasst und der maximale Messbereich bis zu 750 V reicht.

Einsatzbereiche
Der Phasenwächter BD9080 ist für den Einsatz in industriellen Anlagen, wie Produktionsstraßen, Pumpenstationen, Klimaanlagen oder Fördereinrichtungen, geeignet, wo eine stabile und kontinuierliche Stromversorgung erforderlich ist. Er wird in Schaltschränken montiert und überwacht dreiphasige Netze mit einer Nennfrequenz von 50/60 Hz. Die Überwachung erfolgt unabhängig davon, ob das Netz mit oder ohne Neutralleiter betrieben wird. Die Einstellbereiche für die Spannung liegen zwischen 0,7 und 1,3-facher Nennspannung, wobei der Bereich auf 0,8 bis 1,1-fach reduziert wird, wenn die Hilfsspannung aus dem überwachten Netz entnommen wird.

Funktionen und Ausstattung im Detail
Das Gerät verfügt über zwei Wechsler als Ausgangskontakte, die für die Signalisierung von Fehlern oder zur Steuerung von Hilfsgeräten genutzt werden. Die Ansprechverzögerung ist einstellbar und kann zwischen 0,1 und 5 Sekunden gewählt werden, um falsche Auslösungen bei kurzzeitigen Spannungsschwankungen zu vermeiden. Die Rückfallverzögerung beträgt ebenfalls 0,1 bis 5 Sekunden. Die Betriebsart ist für Dauerbetrieb ausgelegt, mit einem Temperaturbereich von -20 bis +60 °C für Betrieb und Lagerung. Die Stromaufnahme beträgt etwa 0,5 mA pro Phase (L1, L2) und 0,8 mA bei L3.

Technik verständlich erklärt
Die Spannungserkennung erfolgt durch arithmetische Mittelwertbildung über mehrere Halbwellen der rectifizierten Phasenspannungen L1/L2 und L2/L3, wobei L3 als Referenzphase dient. Die Asymmetrieerkennung erfolgt bei Abweichungen von ±8 bis ±20 % der Ansprechspannung und einem Fehlerwinkel von etwa 120° ±15°. Die Hysterese beträgt maximal 5 % des Ansprechwerts, um eine stabile Schaltverhalten zu gewährleisten. Die elektrische Lebensdauer beträgt bei 1 A und AC 230 V (AC 15) 250.000 Schaltspiele, die mechanische Lebensdauer mindestens 50 Millionen Schaltspiele. Die Kurzschlussfestigkeit ist mit einer maximalen Schmelzsicherung von 4 A gG/gL ausgelegt.

Kompatibilität und Zubehör
Der Phasenwächter ist nach IEC/EN 60255-1 normkonform und trägt die Zulassung CCC. Die Baubreite beträgt 45 mm, was ihn für Standard-Schaltschrankmontage geeignet macht. Die Hilfsspannung kann aus dem überwachten Netz entnommen werden, wodurch die Betriebssicherheit erhöht wird. Die Anzeige erfolgt über fünf LEDs: eine für die Hilfsspannung A1/A2, eine für Überspannung (U max.), eine für Unterspannung (U min.), eine für Asymmetrie, falsche Phasenfolge oder Netzausfall (Δ), und eine für die Kontaktstellung des Ausgangsrelais.

Montage und Installation
Die Montage erfolgt in einem Schaltschrank, wobei die Anschlussklemmen für die Phasenspannungen (L1, L2, L3) und die Hilfsspannung (A1/A2) vorgesehen sind. Die Ausgangskontakte (11, 12, 14 und 21, 22, 24) dienen zur Ansteuerung von Melderelais oder anderen Steuergeräten. Die Betriebshöhe ist auf maximal 2000 m über Meeresspiegel begrenzt. Die Luft- und Kriechstrecken entsprechen den Anforderungen nach IEC 60664-1 mit einer Bemessungsstoßspannung von 6 kV und Verschmutzungsgrad 2.

Vorteile im Betrieb
Durch die frühzeitige Erkennung von Spannungsschwankungen, Phasenfehlern und Netzausfällen ermöglicht der BD9080 eine präventive Wartung und reduziert die Gefahr von Maschinenschäden. Die einstellbare Ansprechverzögerung verhindert unnötige Auslösungen bei kurzzeitigen Störungen. Die klare LED-Anzeige erleichtert die Fehlerlokalisierung. Das Gerät ist für kontinuierlichen Betrieb ausgelegt und bietet eine hohe Zuverlässigkeit in industriellen Umgebungen. Die Verwendung von zwei Wechslerkontakten ermöglicht eine flexible Integration in bestehende Steuerungs- und Sicherheitssysteme.

Technische Daten
1- / 3-phasig3
Ausgangskontakte2 Wechsler
Baubreite45 mm
GehäusebauformSchaltschrank
Messbereich max.750 V
Standardmessbereich3 AC 400 V
GerätetypBD 9080
AnsprechverzögerungJa
Variante
HilfsspannungAC/DC 80 - 230 V
Kontaktbestückung2 Wechsler
Nennspannung3AC 110 V
Rückfallverzögerung0,1 - 5 s
Zulassungen und KennzeichenCCC
VarianteArbeitsstromprinzip


Produktdatenblatt
Datenblatt zu Dold 0054801, EAN: 4030641548018
