Dold 0055315 IL5880.12/200 AC50-400Hz 480-500V Isolationswächter 5-100k 10k-5M

Ihre Wertung:
Durchschnittsbewertung
Artikelbewertung für Dold 0055315 IL5880.12/200 AC50-400Hz 480-500V Isolationswächter 5-100k 10k-5M
( 4.3 / 5 ) 10 Wertungen

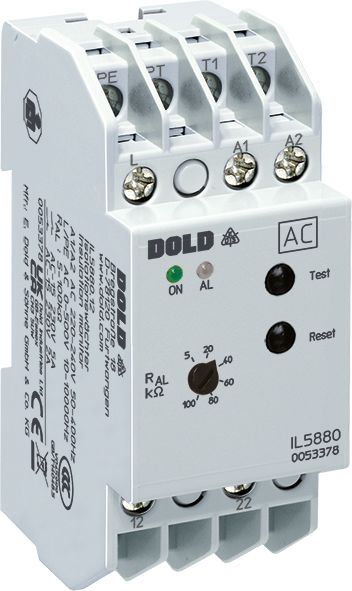

Dold 0055315
Abbildung kann vom Original abweichen !
278,29 EUR
( 331,17 EUR inkl. MwSt. )
zzgl. Versandkosten: 55,00 €
Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline
1x Dold 0055315 IL5880.12/200 AC50-400Hz 480-500V Isolationswächter 5-100k 10k-5M
Datenblatt:file_download Download
Lieske-Nr.:1583188
Hersteller-Nr.: 0055315
EAN-Code: 4030641553159
Gewicht:0.172 kg
Typ:IL5880.12/200 AC50-400HZ 480-500V
Staffelpreise netto
Ab AnzahlPreis pro Stück
4274,12 EUR
8269,94 EUR
12265,77 EUR
16261,59 EUR

Produktinformationen zu Dold 0055315:

Der Isolationswächter IL 5880.12/200 von Dold ist ein Gerät zur Überwachung des Isolationswiderstandes in ungeerdeten reinen Dreh- und Wechselstromnetzen (IT-Systemen) mit einer Nennspannung von AC 0 bis 500 V. Das Gerät arbeitet nach dem Ruhestromprinzip, bei dem die Ausgangsrelais im Fehlerfall nicht aktiviert werden, und ist für den Einsatz in Industrie- und Bahnanwendungen konzipiert. Die Hilfsspannung beträgt AC 480 bis 500 V bei einer Frequenz von 50 bis 400 Hz. Die Baubreite beträgt 35 mm, und das Gerät ist für die Montage in Installationsverteiler nach DIN 43880 vorgesehen.

Einsatzbereiche
Der Isolationswächter ist für die Überwachung von IT-Systemen in industriellen Anlagen, Schaltschränken und mobilen Stromerzeugungsanlagen geeignet. Er kann auch zur Überwachung spannungsloser Systeme eingesetzt werden, beispielsweise zur Prüfung von Motorwicklungen in Notfallgeräten. Die Anwendung erfolgt insbesondere in Bereichen, in denen eine frühzeitige Erkennung von Isolationsfehlern zur Vermeidung von Bränden und Anlagenschäden erforderlich ist.

Funktionen und Ausstattung im Detail
Das Gerät verfügt über zwei Wechsler als Kontaktbestückung, die für die Signalübertragung bei Erdschluss oder Vorwarnung genutzt werden. Der Alarmwert ist einstellbar und liegt im Bereich von 5 bis 100 kΩ, wobei auch eine Variante mit einem Bereich von 10 bis 500 kΩ verfügbar ist. Zusätzlich ist ein einstellbarer Vorwarnwert von 10 kΩ bis 5 MΩ integriert, der eine frühzeitige Warnung vor einem drohenden Isolationsfehler ermöglicht. Die Funktion der Ausgangsrelais ist programmierbar, wodurch zwischen Speicher- und Hystereseverhalten gewählt werden kann. Die Anzeige erfolgt über LEDs: eine grüne LED zeigt die Betriebsbereitschaft an, eine rote LED signalisiert einen Isolationsfehler, und eine gelbe LED leuchtet bei Unterschreitung des Vorwarnwerts.

Technik verständlich erklärt
Die Überwachung erfolgt durch Messung des Isolationswiderstandes zwischen dem Netz und Erde. Die Hilfsspannung ermöglicht die Überwachung auch dann, wenn das überwachte System spannungslos ist. Die galvanische Trennung zwischen Messkreis, Hilfsspannung und Ausgangskontakten gewährleistet eine hohe Sicherheit. Die Einstellung des Ansprechwerts erfolgt über ein Potentiometer auf der Gerätefront, was eine bedienerfreundliche Anpassung an die jeweiligen Anforderungen ermöglicht. Die integrierte Lösch- und Prüftaste erlaubt die manuelle Überprüfung und Rücksetzung des Geräts. Zusätzlich können externe Lösch- und Prüftasten angeschlossen werden.

Kompatibilität und Zubehör
Das Gerät ist nach IEC/EN 61557-8 spezifiziert und entspricht den Anforderungen für die Überwachung von IT-Systemen. Es ist in verschiedenen Bauformen erhältlich, wobei die Variante IL 5880/200 für Installationsverteiler mit unten liegenden Anschlussklemmen ausgelegt ist. Die Montage erfolgt entweder über Hutschiene oder Schrauben. Die Variante IL/SL 5880/300 ist nach DIN VDE 0100-551 für mobile Stromerzeuger verfügbar. Die Zulassungen UKCA und CCC sind bestätigt.

Montage und Installation
Die Montage erfolgt in Standard-Installationsverteiler mit einer Bautiefe von 61 mm. Die Anschlussklemmen sind unten angeordnet, was die Integration in bestehende Schaltanlagen erleichtert. Die Hutschienenmontage ermöglicht eine schnelle und sichere Befestigung. Die Klemmenbezeichnungen sind klar definiert: A1 und A2 für die Anschlussklemmen des überwachten IT-Netzes, PE für den Schutzleiter, PT für den externen Prüftaster und LT1/LT2 für externe Lösch- und Prüftasten.

Vorteile im Betrieb
Der Isolationswächter bietet einen vorbeugenden Schutz vor Bränden und Anlagenschäden durch frühzeitige Erkennung von Isolationsfehlern. Die einstellbaren Alarm- und Vorwarnwerte ermöglichen eine anwendungsspezifische Anpassung. Die LED-Anzeigen sorgen für eine klare visuelle Signalisierung des Betriebszustands. Die galvanische Trennung und das Ruhestromprinzip erhöhen die Sicherheit und Zuverlässigkeit des Geräts. Die einfache Einstellung und die Möglichkeit zur externen Steuerung erleichtern die Integration in bestehende Überwachungssysteme.

Technische Daten
Ansprechwert5 - 500 kΩ
Ansprechwert-TypEinstellbar
Baubreite35 mm
GehäusebauformInstallationsverteiler
IMD-TypAC
Nennspannung IT-SystemAC 0 - 500 V
GerätetypIL 5880
Anzeige für ErdschlussJa
Variante
Alarmwert5 - 100 kOhm
HilfsspannungAC 480 - 500 V 50 - 400 Hz
Kontaktbestückung2 x 1 Wechsler
Vorwarnwert10 kOhm - 5 MOhm
Zulassungen und KennzeichenUKCA, CCC
VarianteAlarm- und Vorwarnwert einstellbar. Funktion der Ausgangsrelais einstellbar. Ruhestromprinzip


Produktdatenblatt
Datenblatt zu Dold 0055315, EAN: 4030641553159

Fragen & Antworten

Wie ist die Lieferzeit von Dold 0055315 IL5880.12/200 AC50-400Hz 480-500V Isolationswächter 5-100k 10k-5M ?

Der Artikel Dold 0055315 IL5880.12/200 AC50-400Hz 480-500V Isolationswächter 5-100k 10k-5M ist derzeit nicht auf Lager und muss auftragsbezogen bestellt werden.

Er ist erfahrungsgemäß innerhalb von 20 Arbeitstagen versandbereit. Die Lieferzeit bezieht sich in der Regel auf 1 Stück. Bei Bestellung von größeren Mengen, können wir die Lieferzeit unter Umständen verkürzen. Stellen Sie dazu einfach eine Anfrage über die gewünschte Menge von Dold 0055315 an unser Vertriebsteam, um eine genaue Lieferzeit zu erfahren.

Wie kann ich den Artikel zu einem günstigeren Preis kaufen?

Wir bieten Ihnen an Dold 0055315 IL5880.12/200 AC50-400Hz 480-500V Isolationswächter 5-100k 10k-5M bieten wir Ihnen immer zum bestmöglichen Preis an. Einen Rabatt von 2% auf Dold 0055315 IL5880.12/200 AC50-400Hz 480-500V Isolationswächter 5-100k 10k-5M können wir Ihnen gewähren, wenn Sie bei der Bestellung die Zahlungsart Vorkasse wählen.

Darüber hinaus können Sie mit unseren attraktiven Staffelpreisen bei jedem Einkauf sparen. Schon ab 4 Stück bieten wir Dold 0055315 IL5880.12/200 AC50-400Hz 480-500V Isolationswächter 5-100k 10k-5M für nur 274,12 EUR pro Stückan. Je mehr Sie bestellen, desto günstiger wird Ihr Einkauf.

Wir bieten für Ihren Bedarf auch individuelle Preise an. Ein entsprechendes Angebot erhalten Sie über das Formular Anfragen.
