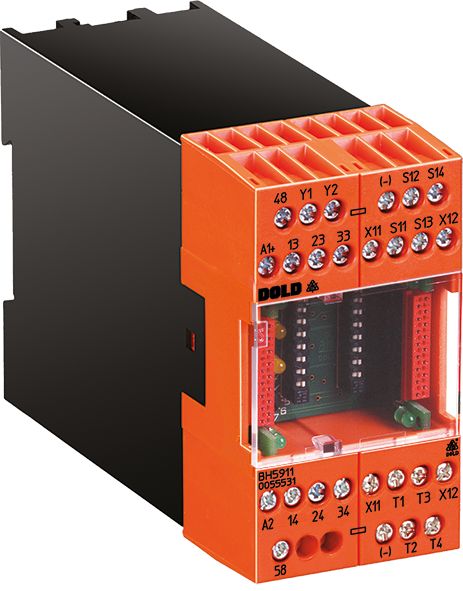

Dold 0055532 BH5911.22/00MF0 DC24V Basismodul content_copy

Das Dold BH5911.22/00MF0 DC24V ist ein Basismodul des SAFEMASTER M-Sicherheitssystems, entwickelt für die Realisierung sicherheitsgerichteter Steuerstromkreise im Maschinen- und Anlagenbau. Es dient der Schutzfunktion von Personen und Maschinen durch die Überwachung und Steuerung von Sicherheitsfunktionen wie Not-Aus, Lichtgitter oder Schutztüren. Das Gerät ist für den Einsatz in industriellen Umgebungen ausgelegt und erfüllt die Anforderungen an Sicherheitsfunktionen bis zur Kategorie 4 und Performance Level e nach EN ISO 13849-1 sowie SIL 3 nach IEC/EN 62061. Die Nennspannung beträgt DC 24 V, und die Baubreite von 45 mm ermöglicht eine kompakte Montage in Standard-Schalttafeln.

Einsatzbereiche
Das Modul wird in verschiedenen Branchen eingesetzt, darunter Papier- und Druckindustrie, Verformungstechnik, Getränke-, Lebensmittel- und Verpackungsindustrie. Es ist geeignet für Bearbeitungszentren, Robotersysteme, Werkzeugmaschinen, Spritzgieß- und Verpackungsmaschinen sowie komplette Fertigungsstraßen. Die Funktionalität umfasst die Überwachung von Not-Aus-Schaltern, Lichtschranken, Schutztüren und Zweihandschaltungen. Es kann sowohl für sofortiges Stillsetzen als auch für gesteuertes Stillsetzen mit zeitverzögerten Ausgangskontakten konfiguriert werden.

Funktionen und Ausstattung im Detail
Das Modul verfügt über eine Kontaktbestückung mit 2 Schließern und 1 Öffner, wobei die Ausgangskontakte sicher und redundant ausgeführt sind. Die Funktionen werden über Stufenschalter umgeschaltet, wodurch eine einfache Konfiguration ohne Programmiergerät möglich ist. Es unterstützt verschiedene Betriebsarten, darunter Auto-Start, Hand-Start, sowie die Parallelschaltung mehrerer SAFEMASTER M-Systeme. Die Eingänge können für 4 Start-Taster, 3 Start- und 1 Stop-Taster oder 2 Not-Aus-Taster konfiguriert werden. Die Ausgänge bieten 3 Schließer oder 2 Schließer mit 1 Öffner als Meldekontakt.

Technik verständlich erklärt
Das Gerät überwacht kontinuierlich den Zustand der angeschlossenen Sicherheitsfunktionen. Dazu gehören die Über- und Unterspannungsüberwachung, die Drahtbruch- und Kurzschlussüberwachung sowie der dauernd überwachte Rückführkreis zum Anschluss externer Schütze. Fehler werden über LEDs und Halbleiterausgänge angezeigt, was eine schnelle Diagnose ermöglicht. Die Systemmeldungen können über eine optionale Feldbusanbindung an andere Busteilnehmer weitergeleitet werden. Die Konfiguration erfolgt durch einfache Schaltereinstellungen, wodurch keine spezielle Software oder Programmiergeräte erforderlich sind.

Kompatibilität und Zubehör
Das Modul ist Teil des modularen SAFEMASTER M-Systems und kann mit weiteren Eingangs- und Ausgangsmodulen kombiniert werden. Die Zuordnung der Eingangs- zu Ausgangsfunktionen erfolgt frei, wobei hierarchische Gruppenbildung möglich ist. Die Systemerweiterung erfolgt über Erweiterungsmodulen, wodurch bis zu 26 einkanalige oder 13 zweikanalige Eingangskreise realisierbar sind. Die Ausgangsgruppen können wahlweise getrennt, gemeinsam oder hierarchisch arbeiten.

Montage und Installation
Das Modul wird in Standard-Schalttafeln montiert und erfordert keine speziellen Werkzeuge für die Installation. Die Anschlusspunkte sind für die Verdrahtung von Sicherheitsfunktionen ausgelegt. Die Konfiguration erfolgt über interne Schalter, die mit einem Schraubendreher eingestellt werden. Die Montage erfolgt in der Regel in Schaltschränken, die den Anforderungen der jeweiligen Normen entsprechen.

Vorteile im Betrieb
Das Modul bietet eine flexible und kosteneffiziente Lösung für die Realisierung komplexer Sicherheitsfunktionen ohne hohen Verdrahtungsaufwand. Die einfache Konfiguration ohne Programmierung reduziert die Einrichtungszeit und die Wartungskosten. Die integrierte Diagnosefunktion über LEDs und Halbleiterausgänge ermöglicht eine schnelle Fehlererkennung. Die modulare Erweiterbarkeit und die Kompatibilität mit bestehenden Feldbussystemen erhöhen die Flexibilität bei der Systemanpassung. Die Zulassungen CSA C/US, TÜV und CCC bestätigen die Einhaltung internationaler Sicherheitsstandards.

Technische Daten
Anwendung	Lichtgitter, Not-Aus
Ausgangskontakte sicher, redundante Schließer	2, 3
Baubreite	45 mm
Kat. / PL nach EN ISO 13849-1	4/e
SIL CL nach IEC/EN 62061	3
SIL nach IEC/EN 62061	3
Gerätetyp	BH 5911
Variante
Kontaktbestückung	2 Schließer, 1 Öffner
Nennspannung	DC 24 V
Zulassungen und Kennzeichen	CSA C/US, TÜV, CCC

---
