Dold 0055557 BH5928.93/61 AC/DC24V 0,5-5S NOT-AUS-Modul

Ihre Wertung:
Durchschnittsbewertung
Artikelbewertung für Dold 0055557 BH5928.93/61 AC/DC24V 0,5-5S NOT-AUS-Modul
( 4.8 / 5 ) 18 Wertungen

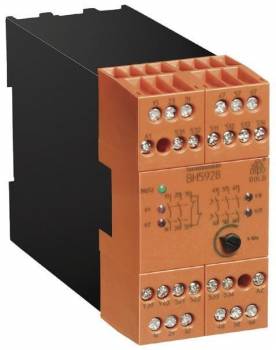

Dold 0055557
Abbildung kann vom Original abweichen !
Dold 0055557Dold 0055557
507,41 EUR
( 603,82 EUR inkl. MwSt. )
zzgl. Versandkosten: 55,00 €
oder ab 11,11 EUR monatl. Leasingrate
Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline
1x Dold 0055557 BH5928.93/61 AC/DC24V 0,5-5S NOT-AUS-Modul
Datenblatt:file_download Download
Lieske-Nr.:1312985
Hersteller-Nr.: 0055557
EAN-Code: 4030641555573
Gewicht:0.428 kg
Typ:BH5928.93/61 AC/DC24V 0,5-5S
Staffelpreise netto
Ab AnzahlPreis pro Stück
3488,38 EUR
6469,35 EUR
9450,33 EUR
12431,30 EUR

Produktinformationen zu Dold 0055557:

Das Dold Sicherheitsrelais BH5928.93/61 AC/DC24V 0,5-5S ist ein Not-Aus-Modul für den Einsatz in sicherheitskritischen Anlagen der Industrie. Es dient der Schutzfunktion für Personen und Maschinen, insbesondere bei der Realisierung von Not-Aus-Schaltungen gemäß Stop-Kategorie 1. Das Gerät ist als Schutztürwächter geeignet und überwacht beispielsweise Schiebeschutzgitter. Es verfügt über eine einstellbare Zeitverzögerung im Bereich von 0,5 bis 5 Sekunden, die für die kontrollierte Abschaltung von Maschinen oder Anlagen genutzt werden kann. Die Baubreite beträgt 45 mm, was eine kompakte Montage in Standard-Schalttafeln ermöglicht.

Einsatzbereiche
Das Sicherheitsrelais ist für Anwendungen in der industriellen Automatisierung konzipiert, wo eine sichere Abschaltung bei Gefahrensituationen erforderlich ist. Es wird eingesetzt, um Not-Aus-Funktionen in Maschinen und Anlagen zu realisieren, insbesondere in Umgebungen, in denen eine sofortige Reaktion auf Bedrohungen notwendig ist. Die Funktion als Schutztürwächter macht es geeignet für Anlagen mit beweglichen Schutzgittern, bei denen ein Öffnen der Tür eine sofortige Abschaltung auslöst. Die Einhaltung von Sicherheitsnormen wie EN ISO 13849-1 und IEC/EN 62061 gewährleistet die Zuverlässigkeit in kritischen Prozessen.

Funktionen und Ausstattung im Detail
Das Gerät verfügt über eine Kontaktbestückung mit 3 Schließer (Sofortkontakte) und 3 rückfallverzögerten Schließer. Die rückfallverzögerten Kontakte ermöglichen eine kontrollierte Abschaltung, die nach dem Auslösen der Not-Aus-Funktion über einen definierten Zeitraum (0,5 bis 5 Sekunden) aktiv bleibt. Die Anschlusstechnik erfolgt über abnehmbare Schraubklemmen, die eine flexible und sichere Verkabelung ermöglichen. Die Leiteranschlüsse unterstützen bis zu 2 x 1,5 mm² Litze mit Hülse und Kunststoffkragen DIN 46 228-1/-2/-3/-4 oder 2 x 2,5 mm² Litze mit Hülse DIN 46 228-1/-2/-3. Die Zustandsanzeige für den rückfallverzögerten Zeitkreis sowie LED-Anzeigen für Netz, Kanal 1/2 und Zeitverzögerung unterstützen die Diagnose und Wartung.

Technik verständlich erklärt
Das Sicherheitsrelais arbeitet mit einer Nennspannung von AC/DC 24 V und ist für 1- oder 2-kanalige Beschaltung ausgelegt. Die Querschlusserkennung am Ein-Taster (bei Tastenanschluss an Klemmen S33–S34) erkennt Fehler im Steuerkreis, um Fehlalarme oder unbeabsichtigte Abschaltungen zu vermeiden. Die Wahl zwischen Aktivierung über die Ein-Taste an S33–S34 oder automatischer Ein-Funktion mit Brücke an S13–S14 bietet Flexibilität in der Ansteuerung. Die thermische Strombelastbarkeit beträgt maximal 5 A, was die Belastbarkeit der Kontakte definiert. Die Sicherheitsfunktionen sind gemäß den Normen EN ISO 13849-1 (Performance Level PL e, Kategorie 4) und IEC/EN 62061 (SIL CL 3) zertifiziert, was die Zuverlässigkeit in sicherheitskritischen Anwendungen sichert.

Kompatibilität und Zubehör
Das Gerät ist mit verschiedenen Sicherheitskomponenten kombinierbar, insbesondere in Systemen, die Not-Aus-Funktionen und Schutztürüberwachung erfordern. Die Anschlussklemmen ermöglichen eine flexible Integration in bestehende Schaltungen. Die Zulassungen UL-listed C/US, TÜV und CCC bestätigen die Konformität mit internationalen Sicherheitsstandards. Die Verwendung in Kombination mit anderen Dold-Sicherheitsmodulen ist möglich, wobei die genaue Konfiguration je nach Anwendungsszenario variiert.

Montage und Installation
Die Montage erfolgt in Standard-Schalttafeln mit einer Baubreite von 45 mm. Die abnehmbaren Schraubklemmen erleichtern die Installation und Wartung. Die Anschlussklemmen sind klar beschriftet, um eine fehlerfreie Verkabelung zu gewährleisten. Die LED-Anzeigen unterstützen die Inbetriebnahme und Diagnose, indem sie den Betriebszustand visuell anzeigen. Die Einhaltung der Vorgaben im Datenblatt ist für eine sichere und zuverlässige Funktion erforderlich.

Vorteile im Betrieb
Die einstellbare Zeitverzögerung ermöglicht eine angepasste Abschaltung, die je nach Anwendung optimiert werden kann. Die Querschlusserkennung erhöht die Sicherheit, indem sie Fehler im Steuerkreis erkennt. Die klare Zustandsanzeige und die LED-Indikatoren erleichtern die Wartung und Fehlerdiagnose. Die Zulassungen nach EN ISO 13849-1 und IEC/EN 62061 garantieren die Einhaltung der Sicherheitsanforderungen in industriellen Anlagen. Die Kombination aus kompakter Bauform und umfassenden Sicherheitsfunktionen macht das Gerät zu einer zuverlässigen Lösung für Not-Aus-Anwendungen.

Technische Daten
1- / 2-kanalig1, 2
AnschlusstechnikAbnehmbare Schraubklemmen
Ausgangskontakte max.3 Schließer, 3 Schließer verzögert
Baubreite45 mm
Kat. / PL nach EN ISO 13849-14/e
SIL CL nach IEC/EN 620613
SIL nach IEC/EN 620613
Thermischer Strom Ith max.5 A
ZulassungenUL
GerätetypBH 5928
Als Schutztürwächter geeignetJa
QuerschlusserkennungJa
Variante
Kontaktbestückung3 Schließer, 3 Schließer rückfallverzögert
NennspannungAC/DC 24 V
Zeitbereich0,5 - 5 s
Zulassungen und KennzeichenUL-listed C/US, TÜV, CCC
VarianteMit einstellbarer Zeitverzögerung


Produktdatenblatt
Datenblatt zu Dold 0055557, EAN: 4030641555573

Fragen & Antworten

Wie ist die Lieferzeit von Dold 0055557 BH5928.93/61 AC/DC24V 0,5-5S NOT-AUS-Modul ?

Der Artikel Dold 0055557 BH5928.93/61 AC/DC24V 0,5-5S NOT-AUS-Modul ist derzeit nicht auf Lager und muss auftragsbezogen bestellt werden.

Er ist erfahrungsgemäß innerhalb von 20 Arbeitstagen versandbereit. Die Lieferzeit bezieht sich in der Regel auf 1 Stück. Bei Bestellung von größeren Mengen, können wir die Lieferzeit unter Umständen verkürzen. Stellen Sie dazu einfach eine Anfrage über die gewünschte Menge von Dold 0055557 an unser Vertriebsteam, um eine genaue Lieferzeit zu erfahren.

Wie kann ich den Artikel zu einem günstigeren Preis kaufen?

Wir bieten Ihnen an Dold 0055557 BH5928.93/61 AC/DC24V 0,5-5S NOT-AUS-Modul bieten wir Ihnen immer zum bestmöglichen Preis an. Einen Rabatt von 2% auf Dold 0055557 BH5928.93/61 AC/DC24V 0,5-5S NOT-AUS-Modul können wir Ihnen gewähren, wenn Sie bei der Bestellung die Zahlungsart Vorkasse wählen.

Darüber hinaus können Sie mit unseren attraktiven Staffelpreisen bei jedem Einkauf sparen. Schon ab 3 Stück bieten wir Dold 0055557 BH5928.93/61 AC/DC24V 0,5-5S NOT-AUS-Modul für nur 488,38 EUR pro Stückan. Je mehr Sie bestellen, desto günstiger wird Ihr Einkauf.

Wir bieten für Ihren Bedarf auch individuelle Preise an. Ein entsprechendes Angebot erhalten Sie über das Formular Anfragen.
