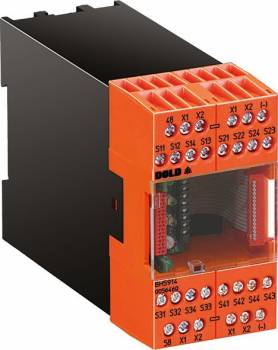

Dold 0056460 BH5914.08/00MF0 DC24V Eingangsmodul content_copy

Das Dold Eingangsmodul BH5914.08/00MF0 DC24V ist ein modulares Sicherheitsgerät zur Realisierung sicherheitsgerichteter Steuerstromkreise im industriellen Maschinen- und Anlagenbau. Es dient der Überwachung von Not-Aus-Schaltern, Lichtgittern und anderen Schutzeinrichtungen, um Personen und Maschinen vor Gefahren zu schützen. Das Modul ist Teil des SAFEMASTER M-Systems, das eine flexible, softwarefreie Konfiguration von Sicherheitsfunktionen ermöglicht, ohne dass Programmiergeräte oder spezielle Software erforderlich sind. Die Funktionen werden über interne Schalter und einen Schraubendreher eingestellt, wodurch die Inbetriebnahme und Anpassung am Einsatzort vereinfacht wird.

Einsatzbereiche
Das Modul ist für den Einsatz in verschiedenen Branchen geeignet, darunter die Papier- und Druckindustrie, die Verformungstechnik, die Getränke-, Lebensmittel- und Verpackungsindustrie sowie in Robotikzellen, Werkzeugmaschinen und Fertigungsstraßen. Es überwacht Sicherheitsfunktionen wie Not-Aus, Schutztüren, Lichtschranken, Lichtgitter und Zweihandschaltungen gemäß EN 574 IIIA/IIIC. Die Anwendung erfolgt sowohl in stationären als auch in mobilen Maschinen, insbesondere in Bereichen mit Gefahrenzonen, bei denen Störungsbehebungen, Wartungsarbeiten oder Justagevorgänge durchgeführt werden.

Funktionen und Ausstattung im Detail
Das Modul verfügt über acht potentialfreie oder potentialgebundene Eingänge, die galvanisch getrennt sind. Es kann konfiguriert werden, um bis zu acht 1-kanalige Not-Aus-Schalter, oder Kombinationen aus 6 Not-Aus-Schaltern (1-kanalig) und einem 2-kanaligen Not-Aus-Schalter, sowie optional einem Meldeeingang zu überwachen. Anstelle eines 2-kanaligen Not-Aus-Schalters kann auch eine berührungslos wirkende Schutzeinrichtung (BWS) Typ 4, wie eine Lichtschranke, angeschlossen werden. Die Eingänge sind mit Drahtbruch- und Kurzschlussüberwachung ausgestattet, wodurch Fehler im Anschluss erkannt und über eine Fehleranzeige signalisiert werden.

Technik verständlich erklärt
Die Sicherheitsfunktionen des Moduls entsprechen dem Performance Level (PL) d und der Kategorie 2 gemäß EN ISO 13849-1. Zudem erfüllt es die Anforderungen an die Sicherheitsintegritätsstufe (SIL) 2 nach IEC/EN 62061 und IEC/EN 61508. Diese Zertifizierungen garantieren, dass das Gerät für sicherheitskritische Anwendungen geeignet ist und die erforderliche Zuverlässigkeit bietet. Die Baubreite beträgt 45 mm, was eine kompakte Montage in Standard-Schalttafeln ermöglicht. Die Nennspannung beträgt DC 24 V, was eine übliche Versorgungsspannung in der industriellen Elektrotechnik ist.

Kompatibilität und Zubehör
Das Modul ist Teil des SAFEMASTER M-Systems und kann mit anderen Modulen dieses Systems kombiniert werden, um komplexe Sicherheitsanwendungen zu realisieren. Es ist für die Verwendung mit Ausgangsmodulen konzipiert, die redundante, sicherheitsgerichtete Kontakte nach Kategorie 4, PLe (EN ISO 13849-1) oder SIL 3 (IEC/EN 61508, IEC/EN 62061) bieten. Die Systemmeldungen können über optionale Feldbusanbindungen an andere Busteilnehmer weitergeleitet werden, um den Systemzustand in bestehenden, nicht-sicheren Feldbussystemen zu visualisieren.

Montage und Installation
Die Montage erfolgt in Standard-Schalttafeln mit einer Baubreite von 45 mm. Die Konfiguration der Funktionen erfolgt über interne Schalter und einen Schraubendreher, wodurch keine spezielle Programmierumgebung benötigt wird. Die Anschlussmöglichkeiten sind für die Verwendung mit Not-Aus-Schaltern, Lichtgittern und anderen Schutzeinrichtungen ausgelegt. Die Statusanzeige erfolgt über LEDs und zwei Halbleiterausgänge pro Funktionsmodul, die zur Diagnose und Überwachung des Systemzustands dienen.

Vorteile im Betrieb
Das Modul ermöglicht eine flexible und kosteneffiziente Realisierung komplexer Sicherheitsfunktionen ohne großen Verdrahtungsaufwand. Die modulare Erweiterbarkeit und die einfache Funktionswahl erleichtern die Projektierung und Anpassung an spezifische Anforderungen. Die Diagnosefunktionen über LEDs und Halbleitermeldeausgänge unterstützen die Wartung und Fehlerbehebung. Die Verwendung ohne Software reduziert die Kosten für Programmierung, Konfiguration und Schulung, und vermeidet Probleme bei Software-Updates.

Zulassungen und Kennzeichen
Das Gerät trägt die Zulassung TÜV, was die Einhaltung der erforderlichen Sicherheitsstandards bestätigt. Die Konformität mit den Normen EN ISO 13849-1, IEC/EN 62061 und IEC/EN 61508 sichert die Verwendung in sicherheitskritischen Anwendungen. Die Baubreite von 45 mm und die Nennspannung DC 24 V sind standardisiert und ermöglichen die Integration in bestehende Systeme.

Sicherheitsfunktionen
Die Überwachung erfolgt mit Drahtbruch- und Kurzschlussüberwachung, die Fehler im Anschluss erkennen und über eine Fehleranzeige signalisieren. Die Statusanzeige erfolgt über LEDs und Halbleiterausgänge, die zur Diagnose und Überwachung des Systemzustands dienen. Die Konfiguration erfolgt über interne Schalter und einen Schraubendreher, wodurch keine spezielle Programmierumgebung benötigt wird.

Systemintegration
Das Modul ist Teil des SAFEMASTER M-Systems und kann mit anderen Modulen dieses Systems kombiniert werden, um komplexe Sicherheitsanwendungen zu realisieren. Die Systemmeldungen können über optionale Feldbusanbindungen an andere Busteilnehmer weitergeleitet werden, um den Systemzustand in bestehenden, nicht-sicheren Feldbussystemen zu visualisieren. Die modulare Erweiterbarkeit ermöglicht eine flexible Anpassung an die jeweilige Überwachungsaufgabe.

Anwendungsszenarien
Das Modul ist ideal für die Überwachung von Not-Aus-Schaltern, Lichtgittern und anderen Schutzeinrichtungen in Maschinen und Anlagen. Es wird in der Papier- und Druckindustrie, der Verformungstechnik, der Getränke-, Lebensmittel- und Verpackungsindustrie sowie in Robotikzellen, Werkzeugmaschinen und Fertigungsstraßen eingesetzt. Die Anwendung erfolgt sowohl in stationären als auch in mobilen Maschinen, insbesondere in Bereichen mit Gefahrenzonen, bei denen Störungsbehebungen, Wartungsarbeiten oder Justagevorgänge durchgeführt werden.

Technische Daten
Anwendung	Lichtgitter, Not-Aus
Baubreite	45 mm
Kat. / PL nach EN ISO 13849-1	2/d
SIL CL nach IEC/EN 62061	2
SIL nach IEC/EN 62061	2
Gerätetyp	BH 5914.08/_0___
Galvanisch getrennte Eingänge
Variante
Kontaktbestückung	8 potentialfreie oder potentialgebundene Eingänge
Nennspannung	DC 24 V
Zulassungen und Kennzeichen	TÜV

---
