Dold 0056504 BL5922.08/031 DC24V NOT-AUS-Wächter

Ihre Wertung:
Durchschnittsbewertung
Artikelbewertung für Dold 0056504 BL5922.08/031 DC24V NOT-AUS-Wächter
( 4.6 / 5 ) 13 Wertungen

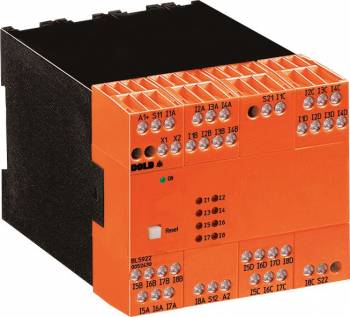

Dold 0056504
Abbildung kann vom Original abweichen !
559,57 EUR
( 665,89 EUR inkl. MwSt. )
zzgl. Versandkosten: 55,00 €
oder ab 12,25 EUR monatl. Leasingrate
Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline
1x Dold 0056504 BL5922.08/031 DC24V NOT-AUS-Wächter
Datenblatt:file_download Download
Lieske-Nr.:905160
Hersteller-Nr.: 0056504
EAN-Code: 4030641565046
Gewicht:0.52 kg
Typ:BL5922.08/031DC24V
Staffelpreise netto
Ab AnzahlPreis pro Stück
3551,18 EUR
6542,78 EUR
9534,39 EUR
12526,00 EUR

Produktinformationen zu Dold 0056504:

Das Dold Sicherheitsrelais BL5922.08/031DC24V ist ein Not-Aus-Wächter für den Einsatz in industriellen Sicherheitsanwendungen. Es dient zur Überwachung von Not-Aus-Tastern in Maschinen, Produktionslinien und Anlagen, insbesondere in Sicherheitskreisen von Förderanlagen, Verpackungsmaschinen und automatisierten Fertigungssystemen. Das Gerät ermöglicht eine 2-kanalige Überwachung von bis zu 8 Not-Aus-Tastern und ist für eine Nennspannung von DC 24 V ausgelegt. Die Baubreite beträgt 90 mm, was es für den Einsatz in Standard-Schalttafeln geeignet macht.

Einsatzbereiche
Das Gerät wird in sicherheitskritischen Anlagen eingesetzt, wo die Zuverlässigkeit der Not-Aus-Funktion von entscheidender Bedeutung ist. Es überwacht die Zustände der Not-Aus-Taster und signalisiert den Auslösepunkt, um eine schnelle Fehleranalyse und Wiederinbetriebnahme zu ermöglichen. Die Anwendung erfolgt in Systemen, die eine querschlusssichere 2-kanalige Überwachung erfordern, wobei die Not-Aus-Taster direkt an das Gerät angeschlossen werden können.

Funktionen und Ausstattung im Detail
Der BL5922.08/031DC24V bietet eine 2-kanalige Überwachung mit direktem Anschluss der Not-Aus-Taster. Die maximale Anzahl der überwachten Taster beträgt 8 im 2-kanaligen Betrieb. Die Anzeige erfolgt über LEDs, die den Status der einzelnen Taster visuell darstellen. Bei nicht betätigten Tastern leuchten die grünen LEDs; bei Betätigung eines Tasters erlischt die zugehörige LED. Die Taster sind in Reihe geschaltet, weshalb bei mehreren gleichzeitigen Betätigungen nur der erste in der Kette signalisiert wird. Das Gerät verfügt über ein einstellbares Speicherverhalten: ohne Brücke X1/X2 wird ein manuelles Reset benötigt, mit Brücke X1/X2 erfolgt ein automatisches Reset. Ein integrierter RESET-Taster sowie die Möglichkeit eines Fern-Resets ermöglichen eine schnelle Wiederfreigabe des Systems.

Technik verständlich erklärt
Die Technik basiert auf einer seriellen Verkabelung der Not-Aus-Taster, wobei das Gerät die Signale überwacht und die Auslöseposition identifiziert. Die BCD-kodierte Ausgangsschnittstelle mit positiver Logik ermöglicht eine eindeutige Codierung des ausgelösten Tasters. Die maximale Anzahl der Eingänge beträgt 16, wobei die Erweiterung in Stufen von 8 oder 16 Tastern möglich ist. Die Nennspannung von DC 24 V ist für industrielle Steuerungssysteme typisch und gewährleistet eine stabile Betriebsspannung. Die Baubreite von 90 mm entspricht dem Standard für modulare Schalttafeln.

Kompatibilität und Zubehör
Das Gerät ist für den direkten Anschluss von Not-Aus-Tastern ausgelegt und kann in Systemen mit querschlusssicherer 2-kanaliger Überwachung eingesetzt werden. Es ist Teil der SAFEMASTER-Serie von Dold und kann mit anderen Geräten dieser Serie kombiniert werden, um größere Überwachungssysteme aufzubauen. Die Verwendung erfolgt ohne Feldbus-Schnittstelle, weshalb es für Anwendungen geeignet ist, die keine CANopen-Verbindung erfordern.

Montage und Installation
Die Montage erfolgt in Standard-Schalttafeln mit einer Baubreite von 90 mm. Die Verkabelung der Not-Aus-Taster ist einfach und erfolgt direkt an die Eingänge des Geräts. Die Anschlussmöglichkeiten sind für 2-kanalige Systeme ausgelegt, wobei die Taster in Reihe geschaltet werden. Die Positionierung der LEDs ermöglicht eine schnelle visuelle Kontrolle des Systemzustands. Die Installation erfordert keine zusätzlichen Komponenten, da das Gerät alle notwendigen Funktionen zur Überwachung und Signalisierung integriert.

Vorteile im Betrieb
Der Betrieb des BL5922.08/031DC24V ist durch eine klare Signalisierung und einfache Wiederfreigabe gekennzeichnet. Die LED-Anzeige ermöglicht eine sofortige Identifizierung des ausgelösten Tasters, was die Wartungs- und Wiederinbetriebnahmezeiten verkürzt. Das einstellbare Speicherverhalten bietet Flexibilität je nach Anforderung des Systems. Die direkte Verkabelung der Taster reduziert die Komplexität der Installation und minimiert Fehlerquellen. Die Zuverlässigkeit der Überwachung gewährleistet die Sicherheit der Anlage und entspricht den Anforderungen an industrielle Sicherheitssysteme.

Technische Daten
1- / 2-kanalig1, 2
Baubreite90 mm
Eingänge max.16
GerätetypBL 5922
Variante
Anschlussmöglichkeiten2-kanalig für 8 Not-Aus-Taster
NennspannungDC 24 V
VarianteOhne Feldbus-Schnittstelle. Anschluss Not-Aus-Taster 2-kanalig, 2-kanalige Überwachung bei querschlusssicherem 2 Kanal. Mit BCD-Ausgang positive Logik


Produktdatenblatt
Datenblatt zu Dold 0056504, EAN: 4030641565046

Fragen & Antworten

Wie ist die Lieferzeit von Dold 0056504 BL5922.08/031 DC24V NOT-AUS-Wächter ?

Der Artikel Dold 0056504 BL5922.08/031 DC24V NOT-AUS-Wächter ist derzeit nicht auf Lager und muss auftragsbezogen bestellt werden.

Er ist erfahrungsgemäß innerhalb von 20 Arbeitstagen versandbereit. Die Lieferzeit bezieht sich in der Regel auf 1 Stück. Bei Bestellung von größeren Mengen, können wir die Lieferzeit unter Umständen verkürzen. Stellen Sie dazu einfach eine Anfrage über die gewünschte Menge von Dold 0056504 an unser Vertriebsteam, um eine genaue Lieferzeit zu erfahren.

Wie kann ich den Artikel zu einem günstigeren Preis kaufen?

Wir bieten Ihnen an Dold 0056504 BL5922.08/031 DC24V NOT-AUS-Wächter bieten wir Ihnen immer zum bestmöglichen Preis an. Einen Rabatt von 2% auf Dold 0056504 BL5922.08/031 DC24V NOT-AUS-Wächter können wir Ihnen gewähren, wenn Sie bei der Bestellung die Zahlungsart Vorkasse wählen.

Darüber hinaus können Sie mit unseren attraktiven Staffelpreisen bei jedem Einkauf sparen. Schon ab 3 Stück bieten wir Dold 0056504 BL5922.08/031 DC24V NOT-AUS-Wächter für nur 551,18 EUR pro Stückan. Je mehr Sie bestellen, desto günstiger wird Ihr Einkauf.

Wir bieten für Ihren Bedarf auch individuelle Preise an. Ein entsprechendes Angebot erhalten Sie über das Formular Anfragen.
