Dold 0056559 IR9112/710 AC230V IT-Netzwächter

Ihre Wertung:
Durchschnittsbewertung
Artikelbewertung für Dold 0056559 IR9112/710 AC230V IT-Netzwächter
( 4.6 / 5 ) 9 Wertungen

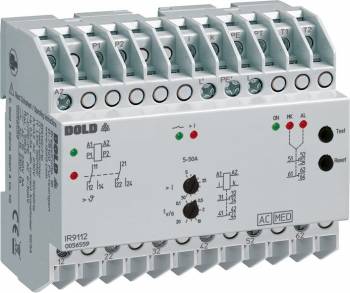

Dold 0056559
Abbildung kann vom Original abweichen !
1.102,57 EUR
( 1.312,06 EUR inkl. MwSt. )
zzgl. Versandkosten: 55,00 €
oder ab 24,14 EUR monatl. Leasingrate
Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline
1x Dold 0056559 IR9112/710 AC230V IT-Netzwächter
Datenblatt:file_download Download
Lieske-Nr.:1312823
Hersteller-Nr.: 0056559
EAN-Code: 4030641565596
Gewicht:0.49 kg
Typ:IR9112/710 AC230V
Staffelpreise netto
Ab AnzahlPreis pro Stück
21.086,03 EUR
41.069,49 EUR
61.052,95 EUR
81.036,42 EUR

Produktinformationen zu Dold 0056559:

Das Dold IR9112/710 AC230V ist ein IT-Netzwächter, speziell für die Überwachung von IT-Systemen in medizinisch genutzten Räumen konzipiert. Es dient der kontinuierlichen Überwachung von Strom, Temperatur und Isolationswiderstand in IT-Netzen, um die elektrische Sicherheit in kritischen Anwendungsbereichen zu gewährleisten. Das Gerät ist nach den Normen IEC/EN 60255-1 und IEC/EN 61557-8 sowie den Vorschriften für medizinisch genutzte Räume gemäß IEC 60364-7-710 und DIN VDE 0100-710 zertifiziert. Es ist für reine Dreh- und Wechselspannungsnetze mit einer Nennspannung von AC 0 bis 300 V und einer Frequenz von 10 bis 1000 Hz ausgelegt.

Einsatzbereiche
Der IT-Netzwächter ist primär für medizinische Einrichtungen vorgesehen, in denen eine hohe elektrische Sicherheit und Zuverlässigkeit erforderlich sind. Er überwacht IT-Trenntransformatoren, die in medizinischen IT-Netzen eingesetzt werden, um bei Störungen oder Fehlfunktionen frühzeitig Alarm zu geben. Die Anwendung erfolgt in Installationsverteilern, wobei die Baubreite von 105 mm eine Integration in Standard-Schalttafeln ermöglicht.

Funktionen und Ausstattung im Detail
Das Gerät verfügt über drei integrierte Überwachungssysteme: Stromüberwachung, Temperaturüberwachung und Isolationsüberwachung. Die Stromüberwachung erfasst Ströme im Bereich von 5 bis 50 A, wobei ein externer Stromwandler (50/5 A) zur Anpassung an verschiedene Trenntransformatoren (3,15 bis 8 kVA) verwendet wird. Der Ansprechwert ist einstellbar von 0,1 bis 1 IN, die Hysterese beträgt fest 4 %, und die Schaltverzögerung ist variabel einstellbar. Bei Überschreitung des Ansprechwerts leuchtet eine rote LED („> I“) auf, und die zugehörigen Wechslerkontakte schalten in die Ruhelage.

Die Temperaturüberwachung erkennt Übertemperaturen und Drahtbrüche im Fühlerkreis. Hierfür können bis zu sechs Thermistoren (nach DIN 44081/44082) an die Eingänge P1/P2 angeschlossen werden. Bei Erreichen des Ansprechwerts oder bei Unterbrechung des Fühlerkreises schalten die Wechslerkontakte (11-12-14, 21-22-24) in die Ruhelage, und eine rote LED signalisiert den Fehler.

Die Isolationsüberwachung misst den Isolationswiderstand des IT-Netzes gegen Erde zwischen den Klemmen L/L’ und PE/PE’. Der Ansprechwert für Erdschluss beträgt fest 50 kΩ. Bei Unterschreitung dieses Wertes oder bei Unterbrechung des Messkreises schalten die Wechslerkontakte (51-52-54, 61-62-64) in die Ruhelage, und die roten LEDs „AL“ (Isolationsfehler) oder „MK“ (Messkreisunterbrechung) leuchten auf.

Technik verständlich erklärt
Das Gerät arbeitet mit einer Hilfsspannung von AC 230 V und ist für den Einsatz in Installationsverteilern ausgelegt. Die Überwachung erfolgt über drei unabhängige Kanäle, die jeweils mit LED-Anzeigen und 2 Wechslerkontakten ausgestattet sind. Die LED-Kette ermöglicht die visuelle Anzeige des aktuellen Isolationszustands. Die Funktionen sind so gestaltet, dass sie bei Störungen schnell und zuverlässig reagieren, um die Sicherheit im medizinischen Betrieb zu gewährleisten. Die Programmierung erfolgt über eine Reset- und Testtaste, wobei zusätzliche externe Tasten angeschlossen werden können. Die Fehlerspeicherung ist optional programmierbar.

Kompatibilität und Zubehör
Das Gerät ist für die Verwendung mit IT-Trenntransformatoren im Leistungsbereich von 3,15 bis 8 kVA ausgelegt. Es kann mit externen Stromwandlern (50/5 A) und Thermistoren (nach DIN 44081/44082) kombiniert werden. Die Prüf- und Meldekombination UP 5862 kann optional angeschlossen werden, wobei dies eine Baubreite von 140 mm erfordert. Die Klemmen L/L’ und PE/PE’ sind für die Anschlussleitungen des IT-Netzes vorgesehen, wobei die Verbindung an unterschiedlichen Punkten erfolgen sollte, um Unterbrechungen im Messkreis sicher zu erkennen.

Montage und Installation
Die Montage erfolgt in einem Installationsverteiler. Die Klemmen L/L’ und PE/PE’ sind für die Verbindung mit dem IT-Netz vorgesehen, wobei bei einem Sternpunkt oder Mittelanzapfung des Trafos die Klemmen L/L’ bevorzugt an diesen Punkt angeschlossen werden. Die Klemmen L’ und PE’ sollten mit getrennten Leitungen an unterschiedlichen Punkten des IT-Netzes angeschlossen werden, um eine Unterbrechung im Messkreis sicher zu erkennen.

Vorteile im Betrieb
Das Gerät bietet eine umfassende Überwachung von Strom, Temperatur und Isolationswiderstand in einem Gerät, wodurch die Anzahl der notwendigen Komponenten reduziert wird. Die klare LED-Anzeige ermöglicht eine schnelle Fehlererkennung. Die einstellbare Schaltverzögerung und die Hysterese sorgen für eine zuverlässige und störungsfreie Funktion. Die Kompatibilität mit medizinischen IT-Netzen und die Zertifizierung nach relevanten Normen gewährleisten die Einhaltung der Sicherheitsanforderungen in kritischen Anwendungsbereichen. Die integrierte Reset- und Testtaste sowie die Möglichkeit, externe Tasten anzuschließen, erleichtern die Wartung und Prüfung des Systems.

Technische Daten
Ansprechwert50 kΩ
Ansprechwert-TypFest
Baubreite105 mm
GehäusebauformInstallationsverteiler
IMD-TypAC
KlassifizierungFür medizinisch genutzte Räume
Nennspannung IT-SystemAC 0 - 300 V
GerätetypIR 9112/710
Anzeige für ErdschlussJa
Variante
HilfsspannungAC 230 V
Kontaktbestückung2 Wechsler
VarianteFür medizinisch genutzte Räume


Produktdatenblatt
Datenblatt zu Dold 0056559, EAN: 4030641565596
