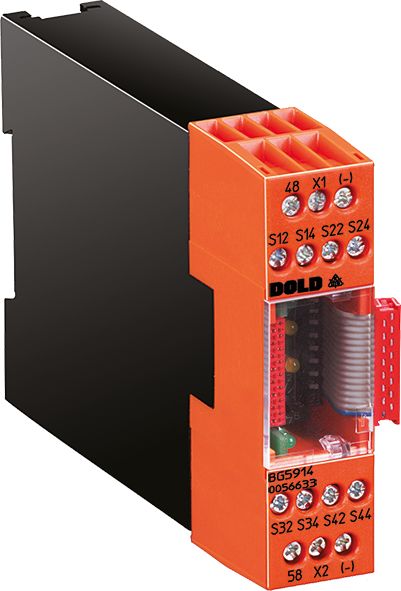

Dold 0056633 BG5914.08/00MF0 DC24V Eingangsmodul content_copy

Das Dold Eingangsmodul BG5914.08/00MF0 DC24V ist ein modulares Sicherheitsbaustein für die Realisierung sicherheitsgerichteter Steuerstromkreise im Maschinen- und Anlagenbau. Es dient der Überwachung von Not-Aus-Funktionen und Lichtgittern und ist Teil des SAFEMASTER M Systems, das für die sichere Steuerung von Maschinen und Fertigungslinien entwickelt wurde. Das Modul verfügt über 8 potentialfreie Eingänge und ist für eine Nennspannung von DC 24 V ausgelegt. Es entspricht den Sicherheitsanforderungen nach EN ISO 13849-1 mit Performance Level (PL) d und Kategorie 2 sowie nach IEC/EN 62061 mit SIL CL 2 und SIL 2. Die Zulassungen CSA C/US und TÜV bestätigen die Konformität mit relevanten Sicherheitsnormen.

Einsatzbereiche
Das Modul ist für Anwendungen im industriellen Umfeld konzipiert, insbesondere in der Papier- und Druckindustrie, der Verformungstechnik, der Getränke-, Lebensmittel- und Verpackungsindustrie sowie in Robotikzellen, Werkzeugmaschinen und Fertigungsstraßen. Es eignet sich zur Überwachung von Not-Aus-Schaltern, Schutztüren, Lichtschranken, Lichtgittern und Zweihandschaltungen gemäß EN 574 IIIA/IIIC. Die Funktionen können sowohl im Automatikbetrieb als auch im Einrichtbetrieb genutzt werden, beispielsweise für Störungsbehebungen, Wartungsarbeiten oder Justagevorgänge.

Funktionen und Ausstattung im Detail
Das Modul ermöglicht die Realisierung verschiedener Konfigurationen: Es können bis zu 8 einkanalige Not-Aus-Schalter, oder Kombinationen aus ein- und zweikanaligen Not-Aus-Schaltern sowie Meldeeingängen, überwacht werden. Die Startfunktion kann wahlweise als Autostart oder manueller Start konfiguriert werden. Anstelle eines zweikanaligen Not-Aus-Schalters kann auch eine berührungslos wirkende Schutzeinrichtung (BWS) Typ 4, wie eine Lichtschranke, angeschlossen werden. Die integrierte Drahtbruch- und Kurzschlussüberwachung sorgt für eine zuverlässige Fehlererkennung, wobei die Fehleranzeige über LEDs und Halbleiterausgänge erfolgt.

Technik verständlich erklärt
Die 8 potentialfreien Eingänge ermöglichen die Anbindung von Sicherheitskontakten, die unabhängig voneinander überwacht werden. Die Nennspannung von DC 24 V ist eine gängige Spannung in der industriellen Automatisierungstechnik und gewährleistet eine stabile Versorgung. Die Sicherheitsfunktionen sind gemäß EN ISO 13849-1 (PL d, Kat. 2) und IEC/EN 62061 (SIL 2) zertifiziert, was die Eignung für sicherheitskritische Anwendungen bestätigt. Die Baubreite von 22,5 mm ermöglicht eine kompakte Montage in Standard-Schalttafeln. Die Statusanzeige erfolgt über LEDs und zwei Halbleiterausgänge pro Modul, die für die Diagnose und Systemüberwachung genutzt werden können.

Kompatibilität und Zubehör
Das Modul ist Teil des SAFEMASTER M Systems und kann mit anderen Modulen dieses Systems kombiniert werden, um komplexe Sicherheitsfunktionen zu realisieren. Es ist für die Verwendung mit Ausgangsmodulen und optionaler Feldbusanbindung geeignet, um den Systemzustand an andere Busteilnehmer weiterzugeben. Die Zuordnung der Eingangs- zu Ausgangsfunktionen erfolgt über interne Schalter, ohne dass eine Programmierung erforderlich ist. Die modulare Erweiterbarkeit ermöglicht eine flexible Anpassung an unterschiedliche Überwachungsaufgaben.

Montage und Installation
Das Modul wird in Standard-Schalttafeln montiert, wobei die Baubreite von 22,5 mm eine kompakte Platzierung gewährleistet. Die Verdrahtung erfolgt über die vorgesehenen Anschlussklemmen. Die Funktionen werden über interne Schalter konfiguriert, wobei die Einstellungen mit einem Schraubendreher vorgenommen werden. Die Installation erfordert keine spezielle Programmierumgebung, da die Zuordnung der Funktionen mechanisch erfolgt.

Vorteile im Betrieb
Das Modul bietet eine flexible und kosteneffiziente Lösung für die Realisierung sicherheitsgerichteter Funktionen. Die einfache Konfiguration ohne Programmierung reduziert die Einrichtungszeit und die Wartungskosten. Die integrierte Diagnose über LEDs und Halbleiterausgänge ermöglicht eine schnelle Fehlerlokalisierung. Die modulare Bauweise und die Erweiterbarkeit unterstützen eine anwendungsspezifische Anpassung und zukünftige Erweiterungen des Systems. Die Zulassungen CSA C/US und TÜV sichern die Einhaltung internationaler Sicherheitsstandards.

Technische Daten
Anwendung	Lichtgitter, Not-Aus
Baubreite	22,5 mm
Kat. / PL nach EN ISO 13849-1	2/d
SIL CL nach IEC/EN 62061	2
SIL nach IEC/EN 62061	2
Gerätetyp	BG 5914.08/_0___
Variante
Kontaktbestückung	8 potentialfreie Eingänge
Nennspannung	DC 24 V
Zulassungen und Kennzeichen	CSA C/US, TÜV

---
