Dold 0056650 BD9080.12/61 3AC400V UH AC400V Phasenwächter Tv=0,1-5s

Ihre Wertung:
Durchschnittsbewertung
Artikelbewertung für Dold 0056650 BD9080.12/61 3AC400V UH AC400V Phasenwächter Tv=0,1-5s
( 4.2 / 5 ) 11 Wertungen

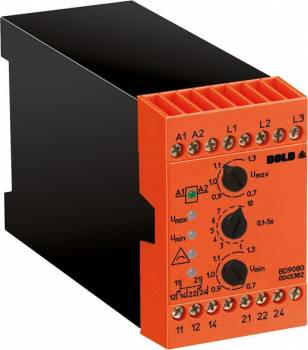

Dold 0056650
Abbildung kann vom Original abweichen !
427,57 EUR
( 508,81 EUR inkl. MwSt. )
zzgl. Versandkosten: 55,00 €
Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline
1x Dold 0056650 BD9080.12/61 3AC400V UH AC400V Phasenwächter Tv=0,1-5s
Datenblatt:file_download Download
Lieske-Nr.:1312943
Hersteller-Nr.: 0056650
EAN-Code: 4030641566500
Gewicht:0.35 kg
Typ:BD9080.12/61 3AC400V UH AC400V
Staffelpreise netto
Ab AnzahlPreis pro Stück
4421,16 EUR
8414,74 EUR
12408,33 EUR
16401,92 EUR

Produktinformationen zu Dold 0056650:

Der Phasenwächter BD9080.12/61 von Dold ist ein industrieller Überwachungsschalter für Dreiphasennetze, der speziell für die kontinuierliche Überwachung von Spannungseigenschaften in elektrischen Anlagen konzipiert ist. Das Gerät gehört zur VARIMETER PRO Serie und dient der Erkennung von Unter- und Überspannungen, Asymmetrie, Phasenausfall sowie falscher Phasenfolge. Es ist für den Einsatz in Schaltschränken ausgelegt und arbeitet nach dem Ruhestromprinzip, bei dem das Ausgangsrelais im Fehlerfall nicht aktiviert wird. Die Hilfsspannung beträgt AC 400 V, und die Nennspannung des zu überwachenden Netzes liegt bei 3AC 400 V. Die Baubreite beträgt 45 mm, was eine kompakte Montage in Standard-Schaltschränken ermöglicht.

Einsatzbereiche
Der Phasenwächter BD9080 wird in industriellen Anlagen eingesetzt, wo eine hohe Betriebssicherheit und Verfügbarkeit der elektrischen Versorgung erforderlich sind. Er ist geeignet für Anwendungen in der Fertigungsindustrie, der Energieversorgung, der Verfahrenstechnik und in Anlagen mit sensibler elektronischer Steuerung. Die frühzeitige Erkennung von Spannungsanomalien ermöglicht präventive Wartungsmaßnahmen und verhindert Schäden an angeschlossenen Geräten. Die Überwachung erfolgt unabhängig davon, ob das Netz mit oder ohne Neutralleiter betrieben wird.

Funktionen und Ausstattung im Detail
Das Gerät verfügt über zwei Wechsler als Ausgangskontakte, die für die Signalisierung von Fehlern an externe Systeme oder Warnleuchten genutzt werden können. Die Ansprechverzögerung ist einstellbar im Bereich von 0,1 bis 5 Sekunden, was eine Anpassung an unterschiedliche Anforderungen an die Reaktionszeit ermöglicht. Die Rückfallverzögerung liegt ebenfalls im Bereich von 0,1 bis 5 Sekunden. Die Überwachung erfolgt über eine arithmetische Mittelwertbildung aus mehreren Halbwellen der rectifizierten Phasenspannungen L1/L2 und L2/L3, wobei L3 als Referenzphase dient. Die Einstellbereiche für die Spannung liegen zwischen 0,7 und 1,3-fach der Nennspannung, wobei bei Nutzung der Hilfsspannung aus dem überwachten Netz der Bereich auf 0,8 bis 1,1-fach eingeschränkt ist.

Technik verständlich erklärt
Die Messung der Phasenspannungen erfolgt über die Eingänge L1, L2 und L3. Die Hilfsspannung wird über die Anschlüsse A1/A2 zugeführt, wobei die Spannungsbereiche AC 110, 230, 400 V sowie AC/DC 24–80 V und AC/DC 80–230 V unterstützt werden. Die Stromaufnahme beträgt bei Nennspannung etwa 0,5 mA pro Phase L1 und L2 sowie 0,8 mA bei L3. Die Wiederholgenauigkeit liegt bei ≤ ±0,5 % der Nennspannung, und die Hysterese beträgt ≤ 5 % des Ansprechwerts. Die Asymmetrieerkennung erfolgt bei Abweichungen von ±8 bis ±20 % der Ansprechspannung, wobei der Fehlerwinkel bei etwa 120° ±15° liegt. Die Temperaturabhängigkeit der Messung beträgt ≤ 0,08 % pro Kelvin.

Kompatibilität und Zubehör
Der Phasenwächter ist für den Einsatz in Dreiphasennetzen mit Nennspannungen von 3AC 230, 400, 690 und 750 V ausgelegt, wobei andere Spannungen auf Anfrage verfügbar sind. Die Hilfsspannung kann auch aus dem zu überwachenden Netz entnommen werden, was die Installation vereinfacht. Die Ausgangskontakte sind für Schaltvorgänge nach AC 15 (Schließer: 2 A / AC 230 V, Öffner: 1 A / AC 230 V) und DC 13 (Schließer: 1 A / DC 24 V, Öffner: 1 A / DC 24 V) ausgelegt. Die elektrische Lebensdauer beträgt bei 1 A und AC 230 V 250.000 Schaltspiele, die mechanische Lebensdauer mindestens 50 Millionen Schaltspiele. Die maximale Kurzschlussfestigkeit erfordert eine Schmelzsicherung mit 4 A gG/gL.

Montage und Installation
Das Gerät wird in Schaltschränken montiert und erfordert eine Montagebreite von 45 mm. Die Anschlüsse für die Phasenspannungen (L1, L2, L3) und die Hilfsspannung (A1/A2) sind klar gekennzeichnet. Die Ausgangskontakte (11, 12, 14 und 21, 22, 24) dienen zur Verbindung mit externen Signal- oder Steuergeräten. Die LED-Anzeigen signalisieren den Betriebszustand: A1/A2 (Hilfsspannung), U max. (Überspannung), U min. (Unterspannung), ∆ (Asymmetrie/Phasenfolge/Netzausfall) und die Kontaktstellung des Relais. Die Betriebstemperatur liegt zwischen -20 °C und +60 °C, die Lagerungstemperatur ebenfalls zwischen -20 °C und +60 °C. Die Betriebshöhe ist auf ≤ 2000 m begrenzt.

Vorteile im Betrieb
Die frühzeitige Erkennung von Spannungsanomalien ermöglicht eine proaktive Wartung und verhindert Schäden an angeschlossenen Geräten. Die einstellbare Ansprechverzögerung reduziert Fehlalarme bei kurzzeitigen Spannungsschwankungen. Die klare LED-Anzeige erleichtert die Fehlerlokalisierung. Das Gerät entspricht der Norm IEC/EN 60255-1 und ist mit der Zulassung UL-rec. C/US versehen. Die hohe mechanische und elektrische Lebensdauer sorgt für eine lange Betriebsdauer mit geringem Wartungsaufwand. Die kompakte Bauform und die Standardmontagebreite von 45 mm erleichtern die Integration in bestehende Schaltschränke.

Technische Daten
1- / 3-phasig3
Ausgangskontakte2 Wechsler
Baubreite45 mm
GehäusebauformSchaltschrank
Messbereich max.750 V
Standardmessbereich3 AC 400 V
GerätetypBD 9080
AnsprechverzögerungJa
Variante
HilfsspannungAC 400 V
Kontaktbestückung2 Wechsler
Nennspannung3AC 400 V
Rückfallverzögerung0,1 - 5 s
Zulassungen und KennzeichenUL-rec. C/US
VarianteRuhestromprinzip


Produktdatenblatt
Datenblatt zu Dold 0056650, EAN: 4030641566500

Fragen & Antworten

Wie ist die Lieferzeit von Dold 0056650 BD9080.12/61 3AC400V UH AC400V Phasenwächter Tv=0,1-5s ?

Der Artikel Dold 0056650 BD9080.12/61 3AC400V UH AC400V Phasenwächter Tv=0,1-5s ist derzeit nicht auf Lager und muss auftragsbezogen bestellt werden.

Er ist erfahrungsgemäß innerhalb von 20 Arbeitstagen versandbereit. Die Lieferzeit bezieht sich in der Regel auf 1 Stück. Bei Bestellung von größeren Mengen, können wir die Lieferzeit unter Umständen verkürzen. Stellen Sie dazu einfach eine Anfrage über die gewünschte Menge von Dold 0056650 an unser Vertriebsteam, um eine genaue Lieferzeit zu erfahren.

Wie kann ich den Artikel zu einem günstigeren Preis kaufen?

Wir bieten Ihnen an Dold 0056650 BD9080.12/61 3AC400V UH AC400V Phasenwächter Tv=0,1-5s bieten wir Ihnen immer zum bestmöglichen Preis an. Einen Rabatt von 2% auf Dold 0056650 BD9080.12/61 3AC400V UH AC400V Phasenwächter Tv=0,1-5s können wir Ihnen gewähren, wenn Sie bei der Bestellung die Zahlungsart Vorkasse wählen.

Darüber hinaus können Sie mit unseren attraktiven Staffelpreisen bei jedem Einkauf sparen. Schon ab 4 Stück bieten wir Dold 0056650 BD9080.12/61 3AC400V UH AC400V Phasenwächter Tv=0,1-5s für nur 421,16 EUR pro Stückan. Je mehr Sie bestellen, desto günstiger wird Ihr Einkauf.

Wir bieten für Ihren Bedarf auch individuelle Preise an. Ein entsprechendes Angebot erhalten Sie über das Formular Anfragen.
