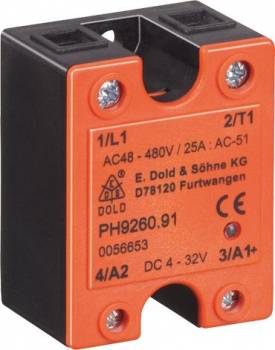

Dold 0056654 PH9260.91 AC48-480V AC50A Halbleiterrelais DC4-32V content_copy

Das Dold Halbleiterrelais PH9260.91 AC48-480V AC50A ist ein AC-Halbleiterrelais für den Einsatz in industriellen Anwendungen, bei denen verschleißfreies und geräuschloses Schalten von Lasten erforderlich ist. Das Gerät ist als Nullspannungsschalter ausgeführt und eignet sich für den Betrieb mit Wechselspannungen im Bereich von AC 48 bis 480 V bei einem Laststrom von AC 50 A. Die Steuerung erfolgt über eine Gleichspannung im Bereich von DC 4 bis 32 V, wodurch es flexibel in verschiedene Steuerungssysteme integriert werden kann. Die Baubreite beträgt 45 mm, was eine kompakte Montage auf einer Hutschiene ermöglicht. Das Relais entspricht der Norm IEC/EN 60947-4-3 und ist für den Einsatz in industriellen Umgebungen ausgelegt.

Einsatzbereiche
Das Halbleiterrelais ist für häufiges, verschleißfreies Schalten von Lasten wie Heizungen, Motoren, Ventilen und Beleuchtungssystemen geeignet. Es findet Anwendung in der Kunststoff- und Gummiindustrie, bei Spritzgießmaschinen, Verpackungsmaschinen, Lötanlagen sowie in der Lebensmittelindustrie. Die Nullspannungsschaltung sorgt dafür, dass der Lastkreis beim nächsten Nulldurchgang der sinusförmigen Netzspannung aktiviert wird, was die Lebensdauer der Last und des Relais erhöht und Störungen im Netz minimiert.

Funktionen und Ausstattung im Detail
Das Gerät verfügt über zwei antiparallel geschaltete Thyristoren, die für die Schaltfunktion sorgen. Die DCB-Technologie (Direct-Copper-Bonding-Verfahren) gewährleistet eine sehr gute Wärmeübertragung, was die thermische Belastung reduziert und die Zuverlässigkeit erhöht. Die LED-Status-Anzeige signalisiert den Zustand des Steuereingangs, sodass der Betrieb visuell überwacht werden kann. Die Klemmen sind als Kastenklemmen ausgeführt, was eine sichere und einfache Verbindung der Leitungen ermöglicht. Die Berührungsschutzklasse beträgt IP20, was eine Schutzfunktion gegen Berührung mit Fingern oder ähnlichen Gegenständen bietet.

Technik verständlich erklärt
Die Nullspannungsschaltung bedeutet, dass das Relais nicht sofort beim Anlegen der Steuerspannung schaltet, sondern erst beim nächsten Nulldurchgang der Netzspannung. Dies reduziert die Stromstöße und verlängert die Lebensdauer der Last und des Relais. Die Spitzensperrspannung beträgt 1200 V oder 1600 V, je nach Ausführung, und die Isolationspannung liegt bei 4000 V, was eine hohe elektrische Sicherheit gewährleistet. Das Gerät ist für einen Laststrom bis 125 A (AC 51) ausgelegt, wobei der hier angegebene Wert von AC 50 A die spezifische Ausführung dieses Modells beschreibt. Der Grenzlastintegralwert (I²t) beträgt bis zu 18000 A²s, was die Fähigkeit des Relais zur Bewältigung kurzzeitiger Überlastungen beschreibt.

Kompatibilität und Zubehör
Das Relais ist für den Einsatz in industriellen Steuerungssystemen konzipiert und kann mit verschiedenen Steuergeräten verbunden werden, die eine Gleichspannung im Bereich DC 4–32 V bereitstellen. Optional sind Varianten mit Kühlkörper, Übertemperaturschutz und verminderter Störabstrahlung erhältlich. Der Übertemperaturschutz kann über einen Temperaturbegrenzungsschalter (Öffner) realisiert werden, der in eine vorgesehene Tasche an der Unterseite des Relais eingeschoben wird. Für den Einsatz in Umgebungen mit erhöhter elektromagnetischer Verträglichkeit (EMV) ist eine Version mit verminderter HF-Abstrahlung verfügbar.

Montage und Installation
Die Montage erfolgt auf einer Hutschiene, wobei die Baubreite von 45 mm eine kompakte Platzierung ermöglicht. Die Kastenklemmen erlauben eine sichere und schnelle Verbindung der Leitungen. Die Betriebstemperatur liegt im Bereich von -20 °C bis +40 °C, wobei die Lagerungstemperatur bis +80 °C reichen darf. Die Gehäusematerialien bestehen aus glasfaserverstärktem Polycarbonat, das flammhemmend ist und eine hohe mechanische Stabilität bietet.

Vorteile im Betrieb
Das Halbleiterrelais bietet einen verschleißfreien Betrieb, da keine mechanischen Kontakte vorhanden sind. Die Schaltvorgänge sind geräuschlos, was in sensiblen Produktionsumgebungen von Vorteil ist. Die Nullspannungsschaltung reduziert die Belastung der Last und des Netzes, was die Lebensdauer erhöht. Die integrierte LED-Anzeige ermöglicht eine einfache Diagnose des Betriebszustands. Die DCB-Technologie sorgt für eine effiziente Wärmeableitung, was die Zuverlässigkeit und Lebensdauer des Geräts erhöht. Die Einhaltung der Norm IEC/EN 60947-4-3 gewährleistet eine sichere und standardisierte Funktion im industriellen Einsatz.

Technische Daten
Ansteuerung digital	AC/DC, DC
Anzahl der Pole	1-polig
Baubreite	45 mm
Lastspannung bis	AC 600 V
Laststrom bis	125 A
Gerätetyp	PH 9260
Variante
Halbleiterausgang	1-polig
Lastspannung	AC 48 - 480 V
Laststrom	AC 50 A
Steuerspannung	DC 4 - 32 V
Variante	Nullspannungsschaltend. Ohne Kühlkörper

---
