Dold 0056924 BH5928.92/61 DC24V 3-30S NOT-AUS-Modul

Ihre Wertung:
Durchschnittsbewertung
Artikelbewertung für Dold 0056924 BH5928.92/61 DC24V 3-30S NOT-AUS-Modul
( 4.4 / 5 ) 12 Wertungen
Dold 0056924

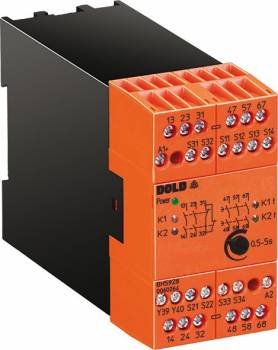

Abbildung kann vom Original abweichen !
507,41 EUR
( 603,82 EUR inkl. MwSt. )
zzgl. Versandkosten: 55,00 €
oder ab 11,11 EUR monatl. Leasingrate
Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline
1x Dold 0056924 BH5928.92/61 DC24V 3-30S NOT-AUS-Modul
Datenblatt:file_download Download
Lieske-Nr.:286036
Hersteller-Nr.: 0056924
EAN-Code: 4030641569242
Gewicht:0.428 kg
Typ:BH5928.92/61 DC24V 3-30S
Staffelpreise netto
Ab AnzahlPreis pro Stück
3499,80 EUR
6492,19 EUR
9484,58 EUR
12476,97 EUR

Produktinformationen zu Dold 0056924:

Der Dold BH5928.92/61 DC24V 3-30S ist ein Not-Aus-Modul mit integrierter Zeitverzögerung, entwickelt für den Einsatz in sicherheitskritischen Anwendungen der industriellen Automatisierung. Das Gerät dient der Schutzfunktion für Personen und Maschinen, insbesondere in Not-Aus-Schaltungen, wo eine Stop-Kategorie 1 realisiert werden muss. Es ist auch für die Überwachung von Schiebeschutzgittern geeignet und kann als Schutztürwächter eingesetzt werden. Die Baubreite beträgt 45 mm, was es für Standard-Schalttafeln geeignet macht.

Einsatzbereiche
Das Modul wird in industriellen Anlagen eingesetzt, wo eine sichere Abschaltung bei Gefahrensituationen erforderlich ist. Es ist besonders geeignet für Maschinen, die mit beweglichen Teilen oder Schutzgittern ausgestattet sind, deren Zustand überwacht werden muss. Die Funktion als Schutztürwächter ermöglicht die Überwachung, ob eine Schutztür geöffnet ist, und löst bei Verletzungsgefahr eine Not-Aus-Funktion aus. Die Zeitverzögerung von 3 bis 30 Sekunden bietet die Möglichkeit, eine kontrollierte Abschaltung durchzuführen, ohne dass die Maschine sofort stillgesetzt wird, was in bestimmten Prozessen erforderlich sein kann.

Funktionen und Ausstattung im Detail
Das Gerät verfügt über eine Kontaktbestückung mit 2 Schließern, 1 Öffner sofort und 3 Schließern rückfallverzögert. Die rückfallverzögerten Kontakte ermöglichen eine zeitverzögerte Rückstellung nach dem Auslösen, was in bestimmten Anwendungen zur Vermeidung von Fehlalarmen oder zur Sicherstellung eines kontrollierten Abschaltvorgangs nötig ist. Die Anschlusstechnik erfolgt über abnehmbare Schraubklemmen, die eine flexible und sichere Verkabelung ermöglichen. Die Leiteranschlussquerschnitte betragen bis zu 2 x 2,5 mm² Litze mit Hülse DIN 46 228-1/-2/-3/-4. Die Zustandsanzeige für den rückfallverzögerten Zeitkreis sowie LED-Anzeigen für Netz, Kanal 1/2 und Zeitverzögerung unterstützen die Diagnose und Wartung.

Technik verständlich erklärt
Die Zeitverzögerung wird über einen einstellbaren Zeitbereich von 3 bis 30 Sekunden realisiert, wodurch die Rückstellung der Kontakte verzögert erfolgt. Die Querschlusserkennung am Ein-Taster (Klemmen S33–S34) erkennt, ob ein Kurzschluss im Steuerkreis vorliegt, was die Sicherheit erhöht. Die Aktivierung erfolgt entweder über die Ein-Taste an S33–S34 oder über eine automatische Ein-Funktion, die durch eine Brücke an S13–S14 aktiviert wird. Die Sicherheitsfunktionen sind gemäß den Normen EN ISO 13849-1 (Performance Level PL e, Kategorie 4) und IEC/EN 62061 (SIL CL 3) zertifiziert, was die Zuverlässigkeit in sicherheitskritischen Anwendungen gewährleistet. Der thermische Strom Ith max. beträgt 5 A, was die Belastbarkeit der Kontakte definiert.

Kompatibilität und Zubehör
Das Modul ist für 1- oder 2-kanalige Beschaltung ausgelegt, wodurch es flexibel in verschiedene Sicherheitsarchitekturen integriert werden kann. Es ist mit UL-listed C/US, TÜV, CCC zertifiziert, was die Einhaltung internationaler Sicherheitsstandards bestätigt. Die Zulassungen umfassen auch die Anforderungen nach IEC/EN 61508 und IEC/EN 61511 für SIL 3, was die Eignung für hochsichere Anwendungen unterstreicht. Es ist kein spezielles Zubehör erforderlich, da die Funktionen vollständig im Gerät integriert sind.

Montage und Installation
Die Montage erfolgt in Standard-Schalttafeln mit einer Baubreite von 45 mm. Die abnehmbaren Klemmenblöcke erleichtern die Installation und Wartung. Die Anschlussklemmen sind klar beschriftet, und die Schaltbilder im Datenblatt unterstützen die korrekte Verkabelung. Die Ein-Taste kann direkt angeschlossen werden, oder es wird eine automatische Ein-Funktion über die Brücke an S13–S14 aktiviert. Die LED-Anzeigen ermöglichen eine schnelle visuelle Überprüfung des Betriebszustands.

Vorteile im Betrieb
Die Kombination aus Not-Aus-Funktion, Zeitverzögerung und Querschlusserkennung bietet eine hohe Sicherheit und Zuverlässigkeit. Die LED-Anzeigen unterstützen die Wartung und Fehlerdiagnose. Die Zulassungen nach EN ISO 13849-1 und IEC/EN 62061 garantieren die Eignung für sicherheitskritische Anwendungen. Die flexible Beschaltung in 1- oder 2-Kanal-Technik ermöglicht eine Anpassung an verschiedene Sicherheitskonzepte. Die abnehmbaren Klemmen erleichtern die Installation und Wartung, ohne dass zusätzliche Werkzeuge erforderlich sind.

Technische Daten
1- / 2-kanalig1, 2
AnschlusstechnikAbnehmbare Schraubklemmen
Ausgangskontakte max.3 Schließer, 3 Schließer verzögert
Baubreite45 mm
Kat. / PL nach EN ISO 13849-14/e
SIL CL nach IEC/EN 620613
SIL nach IEC/EN 620613
Thermischer Strom Ith max.5 A
ZulassungenUL
GerätetypBH 5928
Als Schutztürwächter geeignetJa
QuerschlusserkennungJa
Variante
Kontaktbestückung2 Schließer, 1 Öffner sofort, 3 Schließer rückfallverzögert
NennspannungDC 24 V
Zeitbereich3 - 30 s
Zulassungen und KennzeichenUL-listed C/US, TÜV, CCC
VarianteMit einstellbarer Zeitverzögerung


Produktdatenblatt
Datenblatt zu Dold 0056924, EAN: 4030641569242
