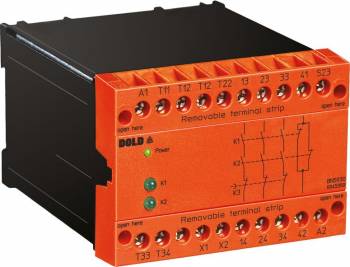

Dold 0057559 BN5930.48/204 DC220V NOT-AUS-Modul

Ihre Wertung:
Durchschnittsbewertung
Artikelbewertung für Dold 0057559 BN5930.48/204 DC220V NOT-AUS-Modul
( 4.4 / 5 ) 21 Wertungen
Dold 0057559
Abbildung kann vom Original abweichen !
Dold 0057559Dold 0057559
490,35 EUR
( 583,52 EUR inkl. MwSt. )
zzgl. Versandkosten: 55,00 €
Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline
1x Dold 0057559 BN5930.48/204 DC220V NOT-AUS-Modul
Datenblatt:file_download Download
Lieske-Nr.:886139
Hersteller-Nr.: 0057559
EAN-Code: 4030641575595
Gewicht:0.63 kg
Typ:BN5930.48/204DC220V
Staffelpreise netto
Ab AnzahlPreis pro Stück
4486,67 EUR
8482,99 EUR
12479,32 EUR
16475,64 EUR

Produktinformationen zu Dold 0057559:

Das Dold BN5930.48/204DC220V ist ein Sicherheitsrelais der Baureihe SAFEMASTER, speziell für den Einsatz in sicherheitsgerichteten Anlagen konzipiert. Es dient dem sicheren Unterbrechen von Sicherheitsstromkreisen, insbesondere in Anwendungen mit Not-Halt-Tastern und Schutztüren. Das Gerät ist für den Betrieb mit einer Nennspannung von DC 220 V ausgelegt und verfügt über eine Baubreite von 100 mm, was es für Standard-Schalttafeln geeignet macht. Die Kontaktbestückung umfasst 3 Schließer und 1 Öffner, wobei die Ausgangskontakte für eine Spannung bis zu AC 400 V ausgelegt sind. Die maximale thermische Strombelastbarkeit beträgt 10 A.

Einsatzbereiche
Das Sicherheitsrelais ist für den Einsatz in industriellen Anlagen vorgesehen, wo eine hohe Sicherheitsintegrität erforderlich ist. Es wird insbesondere in Anlagen mit Not-Aus-Funktionen eingesetzt, um bei Auslösen eines Not-Halt-Tasters oder bei Öffnung einer Schutztür den Maschinenbetrieb sicher zu beenden. Die Funktion als Schutztürwächter ist explizit vorgesehen, wodurch es in Maschinen mit beweglichen Teilen oder gefährlichen Arbeitsbereichen eingesetzt werden kann. Die Querschlusserkennung ermöglicht die Erkennung von Kurzschlüssen im Not-Aus-Kreis, wodurch die Zuverlässigkeit der Sicherheitsfunktion erhöht wird.

Funktionen und Ausstattung im Detail
Das Gerät unterstützt eine 1- oder 2-kanalige Beschaltung, wodurch es flexibel in unterschiedlichen Sicherheitskonfigurationen eingesetzt werden kann. Die Querschlusserkennung erfolgt durch Anschluss an Phase und Neutralleiter, wobei die maximale Spannung 230 V beträgt. Dies ermöglicht die Erkennung von Querschlüssen im Not-Aus-Kreis, die sonst zu einer Fehlfunktion führen könnten. Die Anschlusstechnik erfolgt über abnehmbare Schraubklemmen, die eine einfache Montage und Wartung ermöglichen. Die LED-Anzeigen für Kanal 1, Kanal 2 und Netzstatus bieten visuelle Rückmeldung über den Betriebszustand des Relais.

Technik verständlich erklärt
Das Sicherheitsrelais arbeitet nach den Prinzipien der funktionalen Sicherheit, wobei die Ausgangskontakte nur dann geschlossen bleiben, wenn der Sicherheitskreis intakt ist. Bei Auslösen eines Not-Halt-Tasters oder bei einer Störung im Sicherheitskreis öffnen die Kontakte und trennen den Stromfluss zu gefährdeten Maschinenteilen. Die Querschlusserkennung überprüft kontinuierlich die Integrität des Not-Aus-Kreises, indem sie eine Spannung zwischen Phase und Neutralleiter überwacht. Bei einem Kurzschluss wird der Fehler erkannt und das Relais reagiert entsprechend. Die Rückführkreise X1–X2 ermöglichen die Überwachung externer Schütze, was die Systemintegrität weiter erhöht.

Kompatibilität und Zubehör
Das Gerät ist für den Einsatz in 2-Spannungsausführungen konzipiert, wobei die Not-Aus-Kreise wahlweise für AC 110 V / DC 60 V oder AC 230 V / DC 110 V ausgelegt sein können. Die Kompatibilität mit anderen Sicherheitskomponenten wird durch die Einhaltung der Normen EN ISO 13849-1 und IEC/EN 62061 gewährleistet. Es ist als Schutztürwächter geeignet und kann in Kombination mit Not-Halt-Tastern und anderen Sicherheitsschaltern eingesetzt werden. Die Anschlussklemmen sind abnehmbar, was die Integration in bestehende Schaltanlagen erleichtert.

Montage und Installation
Die Montage erfolgt in Standard-Schalttafeln mit einer Baubreite von 100 mm. Die abnehmbaren Schraubklemmen ermöglichen eine schnelle und sichere Verkabelung. Die LED-Anzeigen unterstützen die Inbetriebnahme und Wartung, indem sie den Betriebszustand visuell anzeigen. Die Geräte sind für den Einsatz in industriellen Umgebungen ausgelegt und entsprechen den Anforderungen an Sicherheitsfunktionen in Maschinenbau und Fertigungstechnik.

Vorteile im Betrieb
Das Sicherheitsrelais bietet eine hohe Zuverlässigkeit durch die integrierte Querschlusserkennung, die die Integrität des Not-Aus-Kreises kontinuierlich überwacht. Die 1- oder 2-kanalige Beschaltung ermöglicht eine flexible Anpassung an unterschiedliche Sicherheitsanforderungen. Die LED-Anzeigen erleichtern die Diagnose von Fehlern, und die abnehmbaren Klemmen beschleunigen die Montage und Wartung. Die Einhaltung der Normen EN ISO 13849-1 (Kategorie 4, Performance Level e) und IEC/EN 62061 (SIL CL 3, SIL 3) gewährleistet die Eignung für kritische Sicherheitsanwendungen. Die maximale thermische Strombelastbarkeit von 10 A ermöglicht den Betrieb mit entsprechend dimensionierten Lasten.

Technische Daten
1- / 2-kanalig1, 2
AnschlusstechnikAbnehmbare Schraubklemmen
Ausgangskontakte max.1 Öffner, 3 Schließer
Baubreite100 mm
Kat. / PL nach EN ISO 13849-14/e
SIL CL nach IEC/EN 620613
SIL nach IEC/EN 620613
Thermischer Strom Ith max.10 A
GerätetypBN 5930.48/204
Als Schutztürwächter geeignetJa
QuerschlusserkennungJa
Variante
Kontaktbestückung3 Schließer, 1 Öffner
NennspannungDC 220 V
Zulassungen und KennzeichenTÜV
VarianteMit Querschlusserkennung durch Anschluss an Phase und Neutralleiter, max. 230 V


Produktdatenblatt
Datenblatt zu Dold 0057559, EAN: 4030641575595

Fragen & Antworten

Wie ist die Lieferzeit von Dold 0057559 BN5930.48/204 DC220V NOT-AUS-Modul ?

Der Artikel Dold 0057559 BN5930.48/204 DC220V NOT-AUS-Modul ist derzeit nicht auf Lager und muss auftragsbezogen bestellt werden.

Er ist erfahrungsgemäß innerhalb von 20 Arbeitstagen versandbereit. Die Lieferzeit bezieht sich in der Regel auf 1 Stück. Bei Bestellung von größeren Mengen, können wir die Lieferzeit unter Umständen verkürzen. Stellen Sie dazu einfach eine Anfrage über die gewünschte Menge von Dold 0057559 an unser Vertriebsteam, um eine genaue Lieferzeit zu erfahren.

Wie kann ich den Artikel zu einem günstigeren Preis kaufen?

Wir bieten Ihnen an Dold 0057559 BN5930.48/204 DC220V NOT-AUS-Modul bieten wir Ihnen immer zum bestmöglichen Preis an. Einen Rabatt von 2% auf Dold 0057559 BN5930.48/204 DC220V NOT-AUS-Modul können wir Ihnen gewähren, wenn Sie bei der Bestellung die Zahlungsart Vorkasse wählen.

Darüber hinaus können Sie mit unseren attraktiven Staffelpreisen bei jedem Einkauf sparen. Schon ab 4 Stück bieten wir Dold 0057559 BN5930.48/204 DC220V NOT-AUS-Modul für nur 486,67 EUR pro Stückan. Je mehr Sie bestellen, desto günstiger wird Ihr Einkauf.

Wir bieten für Ihren Bedarf auch individuelle Preise an. Ein entsprechendes Angebot erhalten Sie über das Formular Anfragen.
